Détails des produits

Maison Produits

Précision de boucle bloquée de système de navigation d'Institut central des statistiques de la fibre Ins500 haute

Name: Précision de boucle bloquée de système de navigation d'Institut central des statistiques de la fibre Ins500 haute
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	INS500
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	100/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE ROHS

Nom du produit:

système de navigation

Précision de positionnement:

00,8 nm/h

Précision:

0.1°

Précision d'attitude:

0.03°

Rapidité et précision:

0.1m/s ((RMS)

Chaîne de compas gyroscopique:

±400°/s

Chaîne d'accéléromètre:

±20g

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

100/month

Mettre en évidence:

Système de navigation de l'Institut central des statistiques INS500

Système de navigation d'Institut central des statistiques de fibre

Boucle bloquée de système de navigation d'Institut central des statistiques

Description du produit

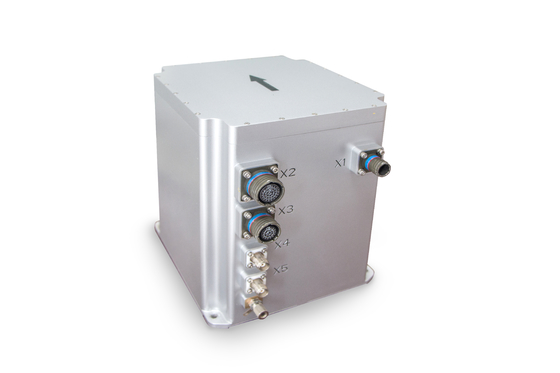

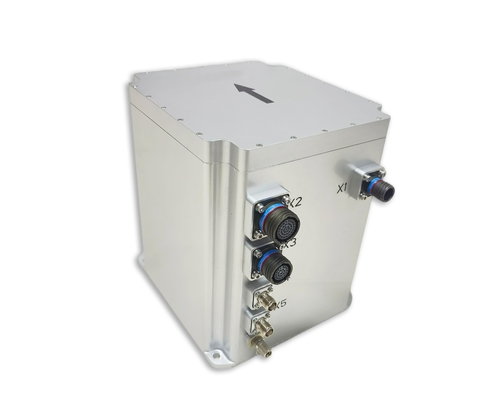

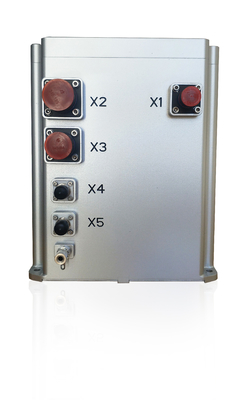

Système de navigation INS500 à fibre optique, boucle fermée, haute précision

Spécifications du produit

Attribut	Valeur
Nom du produit	Système de navigation
Précision de positionnement	0.8nm/h
Précision du cap	0.1°
Précision de l'attitude	0.03°
Précision de la vitesse	0.1m/s（RMS）
Plage du gyroscope	±400°/s
Plage de l'accéléromètre	±20g

Description du produit

Le système de navigation intégré à fibre optique INS500 est doté d'un gyroscope à fibre optique à boucle fermée de haute précision, d'accéléromètres et de cartes récepteur GNSS haut de gamme. Grâce à de multiples algorithmes de fusion et de décodage de capteurs, il fournit des informations de position, de vitesse et de positionnement de haute précision pour répondre aux exigences de mesure et de contrôle de haute précision.

Les principaux domaines d'application comprennent le mode de navigation intégré inertiel/satellite et le mode inertiel pur. Lorsque le GNSS est invalide, il peut entrer en mode inertiel pur (si la fusion GPS n'a jamais été effectuée après la mise sous tension). Après le démarrage, il dispose d'une fonction de mesure d'attitude précise et peut sortir le tangage, le roulis et le cap.

Spécifications techniques

Éléments	Conditions d'essai	Indicateurs A0	Indicateurs B0
Précision de positionnement	GNSS valide, point unique	1.2m(RMS)	1.2m(RMS)
Précision de positionnement	GNSS valide, RTK	2cm+1ppm(RMS)	2cm+1ppm(RMS)
Maintien de la position (défaillance GNSS)		1.5nm/h(50%CEP),5nm/2h(50%CEP)	0.8nm/h(CEP),3.0nm/3h(CEP)
Précision du cap	Recherche du nord elle-même	0.1°×sec(Lati), *Lati:latitude (RMS),10min	0.06°×sec(Lati),Base statique alignement 5min; 0.03°×sec(Lati),Base statique alignement 5min;*Lati:latitude (RMS)
Maintien du cap (défaillance GNSS)		0.05°/h(RMS),0.1°/2h(RMS)	0.02°/h(RMS),0.05°/3h(RMS)
Précision de l'attitude	GNSS valide	0.03°(RMS)	0.01°(RMS)
Maintien de l'attitude (défaillance GNSS)		0.02°/h(RMS),0.06°/2h(RMS)	0.01°/h(RMS),0.03°/3h(RMS)
Précision de la vitesse	GNSS valide, point unique L1/L2	0.1m/s(RMS)	0.1m/s(RMS)
Maintien de la vitesse (défaillance GNSS)		2m/s/h(RMS),5m/s/2h(RMS)	0.8m/s/h(RMS),3m/s/3h(RMS)
Gyroscope à fibre optique	Plage de mesure	±400°/s	±400°/s
Gyroscope à fibre optique	Stabilité du biais	≤0.02°/h	≤0.01°/h
Accéléromètre flexible à quartz	Plage de mesure	±20g	±20g
Accéléromètre flexible à quartz	Stabilité du biais	≤50µg(10s Moyenne)	≤20µg(10s平均)

Interface de communication

RS422: 6 voies. Le débit en bauds varie de 9,6 KBPS à 921,6 KBPS (par défaut : 115,2 KBPS). Fréquence maximale : 1000Hz (données brutes), fréquence par défaut : 200Hz
RS232: 1 voie. Le débit en bauds varie de 9,6 KBPS à 921,6 KBPS (par défaut : 115,2 KBPS). Fréquence maximale : 1000Hz (données brutes), fréquence par défaut : 200Hz

Caractéristiques physiques

Caractéristique	Spécification
Tension	24～36VDC
Consommation d'énergie	≤30W
Dimension	199mm×180mm×219.5mm
Poids	6.5kg \| ≤7.5kg(non-aviation) ≤6.5kg (aviation en option)

Spécifications environnementales

Paramètre	Spécification
Température de fonctionnement	-40℃~+60℃
Température de stockage	-45℃~+65℃
Vibration (avec amortissement)	5~2000Hz,6.06g
Impact (avec absorption des chocs)	30g,11ms

Fiabilité

Paramètre	Spécification
Durée de vie	>15 ans
Temps de travail continu	>24h
