Haut capteur précis de navigation inertielle de système de navigation inertielle GPS

Name: Haut capteur précis de navigation inertielle de système de navigation inertielle GPS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	INS500
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	100/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE ROHS

Nom de produit:

Institut central des statistiques précis

Exactitude de position:

1.2m (RMS)

avec RTK:

2cm+ 13h RMS)

Exactitude dirigée vers le nord:

0.1deg

Port de sortie:

RS422

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

100/month

Mettre en évidence:

Système de navigation inertielle précis élevé

Système de navigation inertielle GPS

Capteur de navigation inertielle de GPS

Description du produit

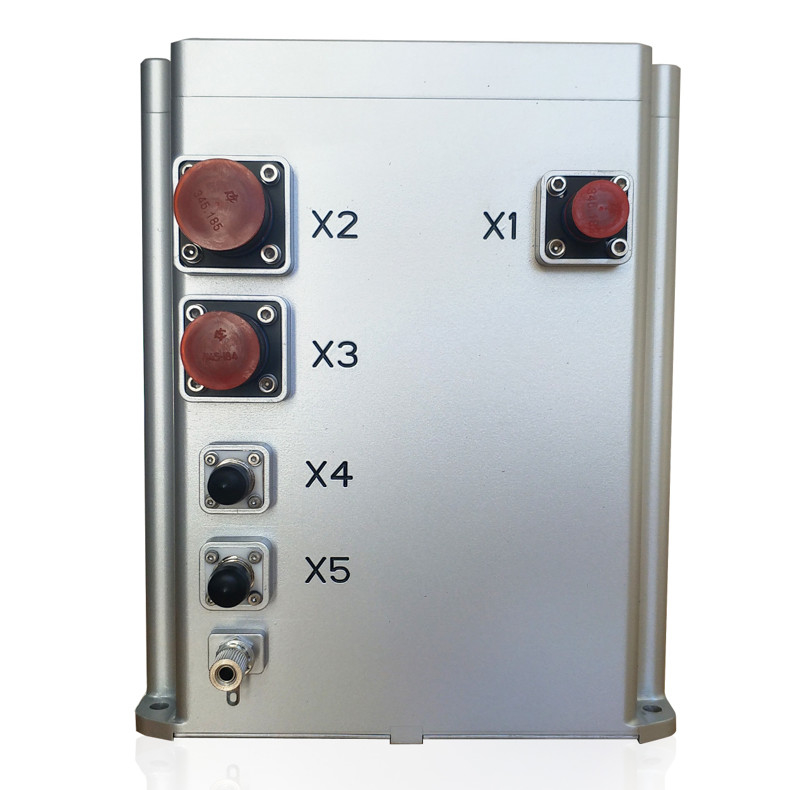

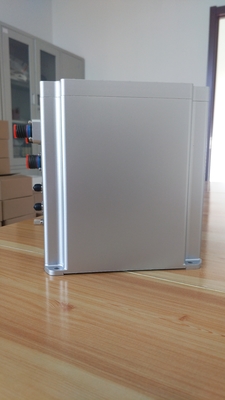

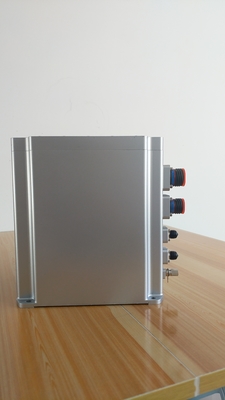

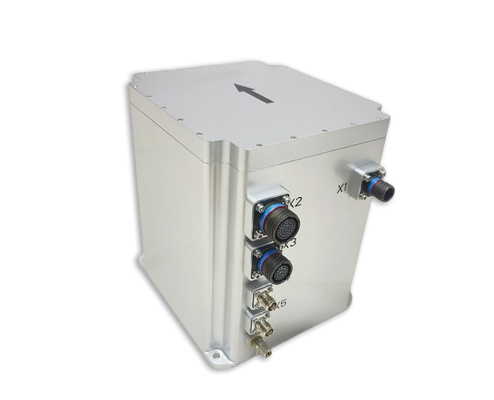

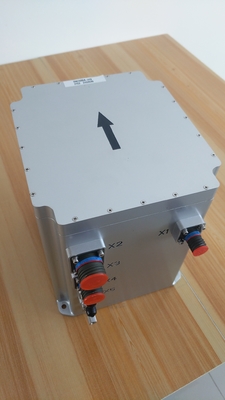

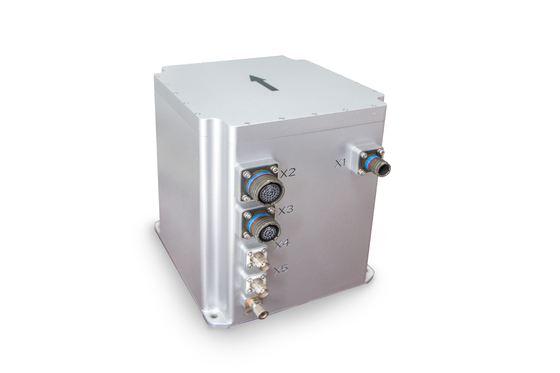

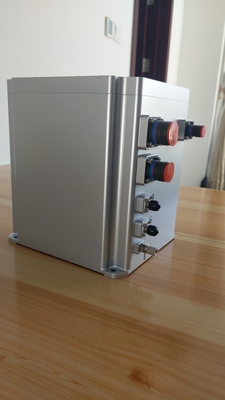

Capteur à inertie précis de capteur de navigation de GPS haut avec GPS

Le système de navigation INS500 intégré par fibre (le « Institut central des statistiques ») par la boucle bloquée basée sur le compas gyroscopique optique de fibre de haute précision, l'accéléromètre et les panneaux à extrémité élevé de récepteur de GNSS, navigation par la fusion multiple de capteur et algorithme de décodage, fournissent la position de navigation de haute précision, vitesse et l'information de position, telle que le rassemblement la condition de la mesure et du contrôle de haute précision, et des champs d'application principale incluent : Le système a mode intégré à inertie/satellite de navigation et mode à inertie pur.

Quand GNSS est invalide, il peut entrer le mode pur d'inertie (c'est-à-dire, la fusion de GPS n'a été jamais effectuée après que le courant soit rétabli, si la fusion est perdue encore, il appartienne au mode intégré de navigation). Après avoir commencé, il a la fonction précise de mesure d'attitude, peut produire le cours de petit pain de lancement, et l'inertie pure peut recherche du nord statique.

Articles	Conditions d'essai	A0Indicators	B0Indicators
Positionnement de l'exactitude	GNSSValid, unique	1.2m (RMS)	1.2m (RMS)
	GNSSValid, RTK	2cm+ 13h RMS)	2cm+ 13h RMS)
	Participation de position (échec de GNSS)	1.5nm/h (50%CEP), 5nm/2h (50%CEP)	0.8nm/h (CÈPE), 3.0nm/3h (CÈPE)
Diriger l'exactitude	Individu de nord-seekingit	0.1°×sec (Lati), *Lati : latitude (RMS), 10min	0.06°×sec (Lati), alignement statique de la base 5min ; 0.03°×sec (Lati), alignement statique de la base 5min ; *Lati : latitude (RMS)
Diriger l'exactitude	Conservation de cours (échec de GNSS)	0.05°/h (RMS), 0.1°/2h (RMS)	0.02°/h (RMS), 0.05°/3h (RMS)
Exactitude d'attitude	GNSS valide	0.03° (RMS)	0.01° (RMS)
Exactitude d'attitude	Participation d'attitude (échec de GNSS)	0.02°/h (RMS), 0.06°/2h (RMS)	0.01°/h (RMS), 0.03°/3h (RMS)
Exactitude de vitesse	GNSS valide, pointL1/L2 simple	0.1m/s (RMS)	0.1m/s (RMS)
Exactitude de vitesse	Conservation de vitesse (échec de GNSS)	2m/shipping et manipulation (RMS), 5m/s/2h (RMS)	0.8m/shipping et manipulation (RMS), 3m/s/3h (RMS)
Compas gyroscopique optique de fibre	Chaîne de mesure	±400°/s	±400°/s
Compas gyroscopique optique de fibre	Stabilité polarisée	≤0.02°/h	≤0.01°/h
Flexibleaccelerometer de quartz	Chaîne de mesure	±20g	±20g
Flexibleaccelerometer de quartz	Stabilité polarisée	≤50µg (moyenne 10s)	≤20µg (平均 10s)
Interface de communication	RS422	gammes de vitesse baud 6waysThe de 9,6 KBPS à 921,6 KBPS. La vitesse baud de défaut est 115,2 KBPSThe la fréquence que maximum est 1000Hz (données brutes), et la fréquence de défaut est 200Hz
Interface de communication	RS232	gammes de 1 de wayThe vitesse baud de 9,6 KBPS à 921,6 KBPS. La vitesse baud de défaut est 115,2 KBPSThe la fréquence que maximum est 1000Hz (données brutes), et la fréquence de défaut est 200Hz
Caractéristiques électriques	Tension	24~36VDC
Caractéristiques électriques	Puissance	≤30W
Caractéristiques structurelles	Dimension	199mm×180mm×219.5mm
Caractéristiques structurelles	Poids	6.5kg	≤7.5kg (non-aviation) ≤6.5kg (aviation facultative)
Environnement	La température fonctionnante	-40℃~+60℃
	Température de stockage	-45℃~+65℃
	Vibration (avec l'atténuation)	5~2000Hz, 6.06g
	Impact (avec l'absorption des chocs)	30g, 11ms
Fiabilité	Vie	>15years
Fiabilité	Temps de travail continu	>24h
