Mesure mobile de système de navigation inertielle intégré par fibre optique de boucle bloquée

Name: Mesure mobile de système de navigation inertielle intégré par fibre optique de boucle bloquée
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	GI300F
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE ROHS

Produit:

BROUILLARD INS

Précision du cap:

0.1°

Précision d'attitude:

0,02° (RMS)

Chaîne de gyroscope:

±400°/s

stabilité de polarisation nulle:

≤100µg

Chaîne d'accéléromètre:

±20g

Détails d'emballage:

sponge+carton

Capacité d'approvisionnement:

500/month

Mettre en évidence:

Système de navigation inertielle en boucle fermée

système de navigation inertielle FOG INS

système de navigation inertielle de haute précision

Description du produit

Système de navigation intégré en fibre optique en boucle fermée Systèmes de mesure mobiles de haute précision

Le système de navigation intégré en fibre optique GI300F-INS est basé sur un gyroscope en fibre optique en boucle fermée et un accéléromètre à haute performance,et est réalisé par fusion multi-capteurs et algorithme de calcul de navigation, qui répond aux exigences de mesure précise des informations d'attitude, de direction et de position dans les domaines d'application des systèmes mobiles de mesure de moyenne et haute précision,les drones moyens et grands, etc.

Projet	Conditions d'essai	Indicateurs
Précision de positionnement	GNSS externe valide, point unique	Meilleure que la précision du positionnement par satellite externe
	Résultats de l'enquête	Meilleure que la précision du positionnement par satellite externe
	Tenue de la position horizontale par inertie pure1	80m/5min ((CEP) 500m/10min ((CEP) 1.5nm/30min ((CEP)
	Maintien de la position horizontale de la combinaison de vitesse2	0Pour les appareils de type à commande numérique:
Précision de la trajectoire	Une seule antenne (RMS)	0.1°3
	Antennes à double antenne (RMS)	0.2 °/L (L = longueur de référence) (RMS)
	Maintien de la trajectoire (RMS)	0.2°/30min ((RMS),0.5°/h
	Précision de recherche du nord par soi-même (RMS)	0.2 ° SecL, double alignement pendant 15 min 1.0 ° SecL, alignement en position unique 5-10 min
Précision de l'attitude	GNSS est valide	0.02° (RMS)
Précision de l'attitude	Maintien de l'attitude (échec du GNSS)	0.2°/30min ((RMS),0.5°/h (RMS)
Précision de la vitesse	Fonctionnalité GNSS valide, point unique L1/L2	0.1m/s ((RMS)
Gyroscope	Plage de mesure	± 400°/s
Gyroscope	Stabilité de biais zéro	≤ 0,3°/h
Accéléromètre	Plage de mesure	± 20 g
Accéléromètre	Stabilité de biais zéro	≤ 100 μg
Dimensions physiques et caractéristiques électriques	Voltage	9 à 36 V de courant continu
	Consommation d'électricité	≤ 12 W (état de réglage)
	Interface	Le système d'avertissement de sécurité est équipé d'un système d'avertissement de sécurité à deux canaux RS232, un canal RS422, un canal PPS (niveau LVTTL/422).
	Taille	92.0 mm × 92,0 mm × 81,0 mm (L, O, H)
	Le poids	≤ 1,2 kg
Caractéristiques environnementales	Température de fonctionnement	-40°C à +60°C
	Température de stockage	-45°C à +70°C
	Vibration	5 ~ 2000 Hz, 6,06 G (avec amortisseur)
	Les effets	30 g, 11 ms (avec choc)
	Durée de vie	> 15 ans
	Temps de travail continu	> 24 heures
Limite de hauteur ≤ 5000 m
limite de vitesse ≤ 500 m/s
Nom de l'organisme: L'alignement est valide; Pour une utilisation aérienne, il y a une manœuvre de virage avant la combinaison de vitesses, et l'essai prend comme exemple la vitesse de vol de 150 km/h; Les conditions à bord doivent être mobiles;

Taille:

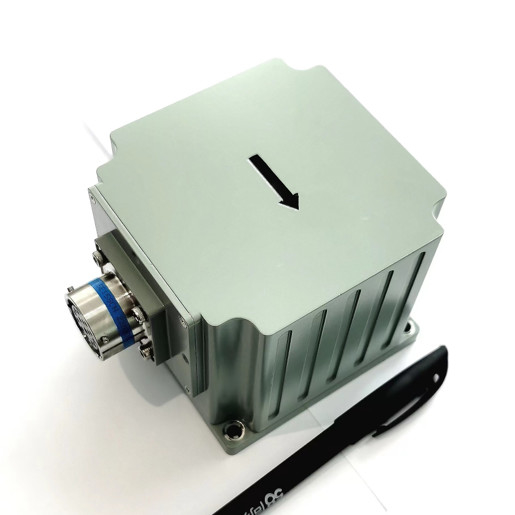

Mesure mobile de système de navigation inertielle intégré par fibre optique de boucle bloquée 0
