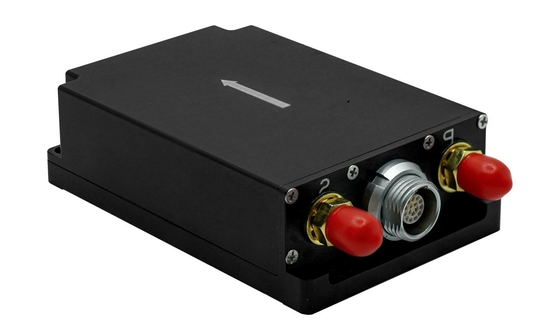

Système de navigation inertielle MEMS équipé de GPS pour véhicule terrestre ± 16 g portée de l'accéléromètre et Acc Zero Bias Stability de 0,2 mg

Projet

Les mesures (RMS)

Nom de l'entreprise

Précision de la trajectoire

GNSS valable 1

0.1°

Nom de l'entreprise exploitation

0.2°/min

Échec du GNSS

Précision de l'attitude

GNSS est valide

0.1°

L'équipement doit être équipé d'un dispositif de contrôle de l'équipement.

Maintien de l' attitude

0.2°/min

Échec du GNSS

Précision de positionnement

L'écart entre les deux types d'équipement est calculé sur la base de l'écart entre les deux types d'équipement.

1.5m;1cm+1ppm

Point unique L1/L2; différentiel

Élevage, GNSS valide; RTK

2.5m;2cm+1ppm

Point unique L1/L2; différentiel

Maintien de la position, défaillance du GNSS

20m

Déverrouillé pendant 60 ans.

Précision de la vitesse horizontale

GNSS est valide

0.1m/s

L'indicateur de fréquence est utilisé pour déterminer la fréquence d'écoulement.

Gyroscope

Plage de mesure

± 500°/s

Stabilité de biais zéro

4°/h

Variance Allan

Accéléromètre

Plage de mesure

± 16 g

200 g personnalisables

Stabilité de biais zéro

0.2 mg

Variance Allan

Satellitele sanglierd

Démarrage à froid

< 30 secondes

Environnement ouvert

Début à chaud

5 secondes

Environnement ouvert

Type de récepteur

BDS B1I/B2I/B3I

Le système de navigation par GPS L1C/A/L2P (Y)/L2C/L5

Le système de surveillance de la navigation aérienne

Le projet Galileo E1/E5a/E5b

Le nombre de points de contrôle doit être déterminé en fonction de l'échantillon.

Interface de communication

Résistance à la compression

Route 2

Résistance à la compression

Route 1

Caractéristiques électriques

Voltage

9 à 36 VDC

Consommation d'électricité

≤ 3 W

Ressort

100 mV

P-P

Caractéristiques structurelles

Taille

80 mm × 53 mm × 23 mm

Le poids

≤ 150 g

Environnement d'utilisation

Température de fonctionnement

-40°C à +60°C

Température de stockage

-45°C à +65°C

Vibration

20 à 2000 Hz,6.06g

Les effets

30 g, 11 ms

Niveau de protection

Pour la protection contre la corrosion

La fiabilité

Résultats de l'enquête

30000 heures

Durée de vie

> 15 ans

Temps de travail continu

> 24 heures

① L'alignement dynamique d'une seule antenne ou la ligne de base efficace de 2 m d'une double antenne
