plaque tournante de 3 axes
Created with Pixso.

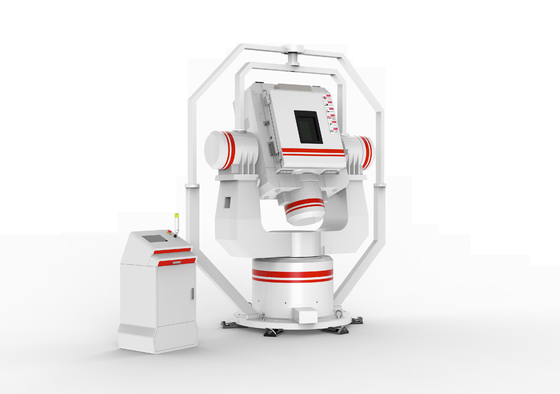

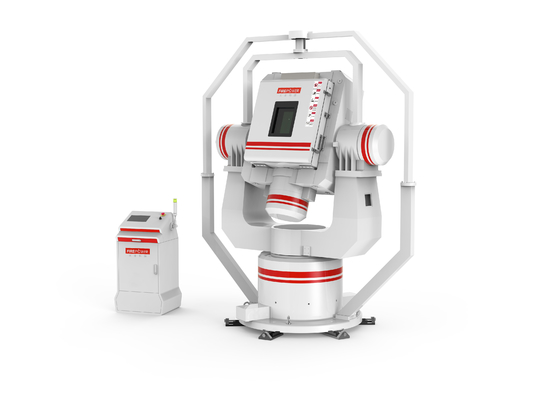

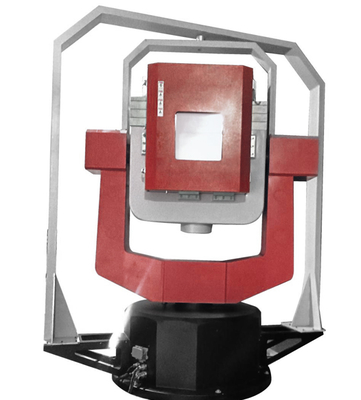

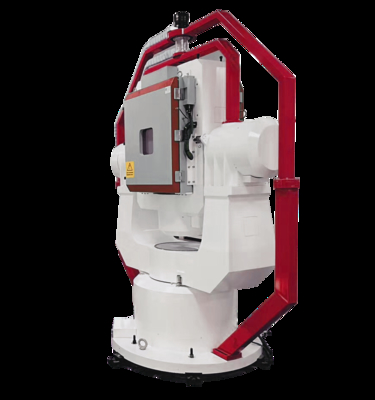

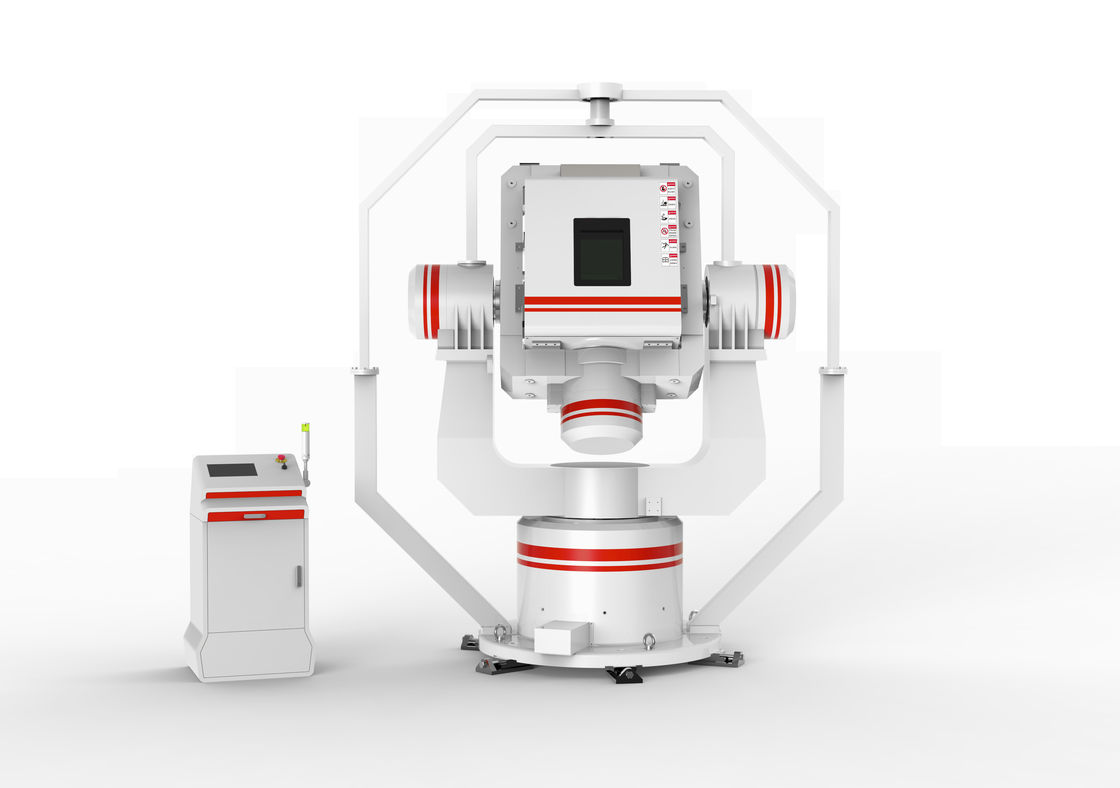

Structure mécanique de la plaque tournante UUT d'axe de la position 3 avec la boîte de la température

Structure mécanique de la plaque tournante UUT d'axe de la position 3 avec la boîte de la température

Nom De Marque: Firepower
Numéro De Modèle: 3A50
Nombre De Pièces: 1
Prix: Négociable
Conditions De Paiement: L/C,T/T
Informations détaillées
Lieu d'origine:
LA CHINE
Nom du produit:
tourne-disque triaxiale
poids maximal de la charge:
50kg
Taille maximale de la charge:
450 × 400 × 350 mm
STRUCTURE:
UUT
Diamètre de dessus de Tableau:
550 mm
Intersection à trois axes:
0.25 mm de rayon de balle
Précision de positionnement:
± 3 pouces
Mettre en évidence:

Plaque tournante d'axe de la position 3

,

Plaque tournante UUT de 3 axes

,

Plaque tournante d'axe de la boîte 3 de la température

Description du produit
Position 3 Axe Plaque tournante UUT Structure mécanique avec boîte à température
Vue d'ensemble du produit

Plateau tournant à trois axes de haute précision avec chambre à température pour les essais de navigation par inertie et les applications de simulation de mouvement.Disponible en configuration classique à trois axes ou avec des capacités de régulation de température intégrées.

Principales spécifications
Attribut Valeur
Nom du produit Disque tournant triaxiale
Poids maximal de la charge 50 kg ou plus
Taille maximale de la charge 450 × 400 × 350 mm
La structure UUT
Diamètre du plateau 550 mm
Intersection de trois axes 0.25 mm de rayon de balle
Précision de positionnement ± 3 pouces
Caractéristiques du produit
  • Disponible en configuration classique à trois axes ou avec chambre de température intégrée
  • Structure mécanique de l'UUT pour un contrôle précis du mouvement
  • Fonctions de position, de vitesse et d'oscillation sur tous les axes
  • Systèmes de protection complets, y compris la protection contre les surtensions, les surtensions et les surtensions
  • Épreuves environnementales facultatives avec chambre à température et boîte à vide
Paramètres techniques
Spécifications mécaniques
Poids maximal de la charge 50 kg
Taille maximale de la charge 450 × 400 × 350 mm
Diamètre du plateau 550 mm
Intersection de trois axes 0.25 mm de rayon de boule (assurance du processus)
Précision de rotation
Précision de rotation de l'inclinaison La valeur de l'échantillon doit être supérieure ou égale à ± 5 mm.
La verticalité des trois axes Axe de pente et de roulement ±3′′
Précision de positionnement angulaire sur trois axes ± 3 pouces
Répétabilité du positionnement angulaire sur trois axes 2 pouces
Portée de rotation à trois axes Continuellement
Plage de vitesse angulaire
Ruloir Le système de régulation de la température doit être conforme à l'annexe I.
Le tonnerre Le système de réglage de la température doit être conforme aux prescriptions de la présente annexe.
Nom de l'entreprise Le réglage de la température doit être effectué à l'aide d'un système de régulation de la température.
Caractéristiques de performance
Accélération angulaire maximale (avec charge) Roulement à 1000°/s2, inclinaison à 600°/s2, position 400°/s2
Vitesse Légèreté Plus de 360°, à pleine vitesse 0,001°/s
Rapidité et précision moyenne à 360° ±5×10−5 (50PPM), moyenne à 10° ±1×10−4 (100PPM), moyenne à 1° ±1×10−3 (1000PPM)
Résolution de vitesse 0.0001°/s
Largeur de bande du système (-3 dB) Roulement 15 Hz, hauteur 10 Hz, rubrique 8 Hz
Chambre à température
Méthode de refroidissement Refroidissement mécanique
Plage de température Min - 65°C, max + 90°C, moyenne 25°C
Gradient de température Positif 1,0°C/min; négatif 1,0°C/min
Précision de la température ± 1°C
Stabilité à la température ± 0,1°C
Besoins en énergie
Trois phases 380 V ± 10%, 50 Hz ± 3%
Une seule phase 220V±10%, 50 Hz±3%
Conditions de travail
Température de fonctionnement 20 ± 10°C
Humidité relative ≤ 50% (30°C)
Résistance au sol Le résultat est le même
Caractéristiques du système
  • Fonction de simulation numérique avec interface de communication RS232 et GPS
  • Boucle de glissement de la conduction électrique (90 boucles utilisateur)
  • Base d'isolation contre les vibrations comprise
  • Mode de commande multiple: automatique, manuel et simulation
  • Mode de fonctionnement: commande à distance et commande à distance
