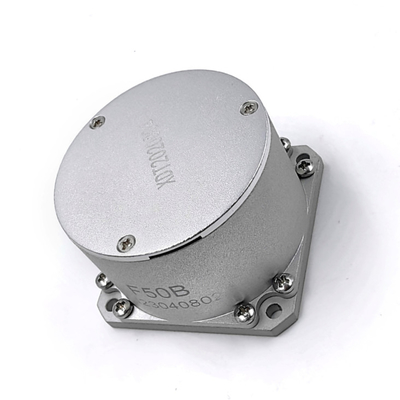

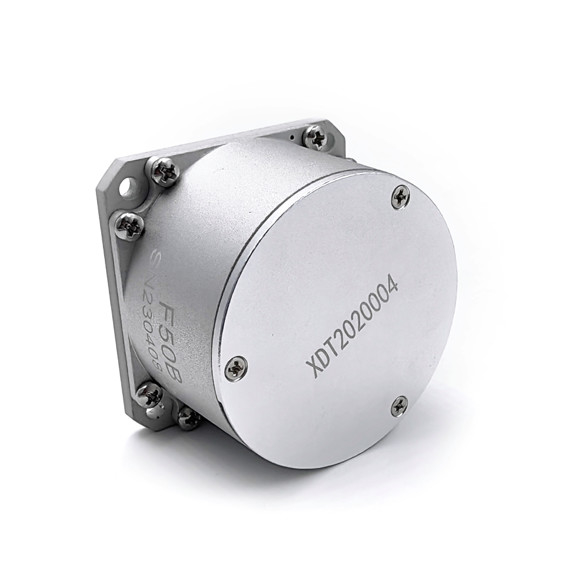

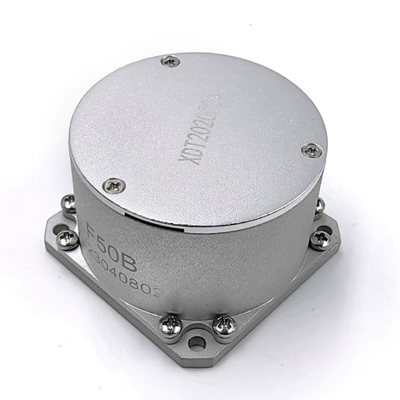

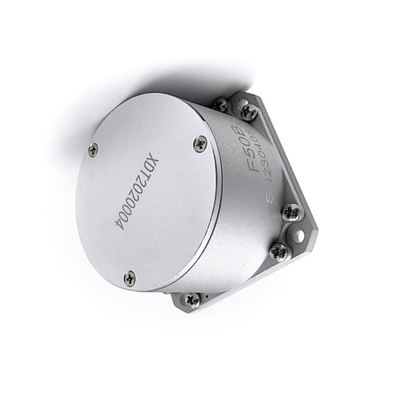

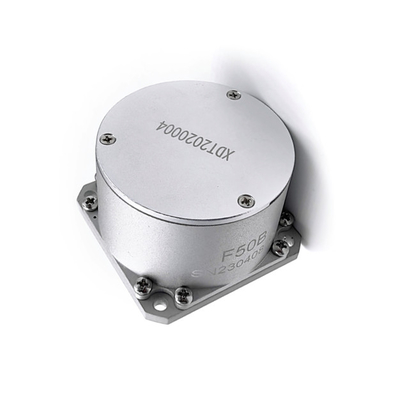

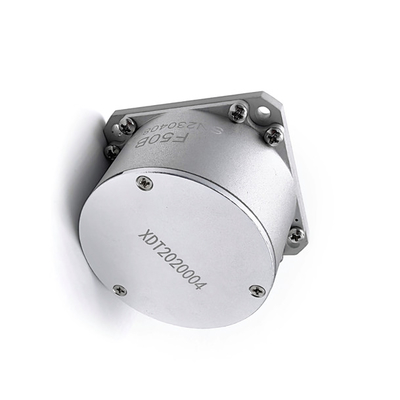

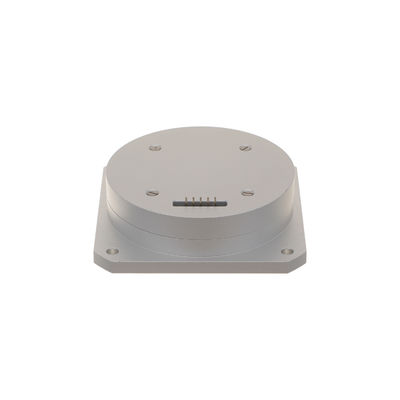

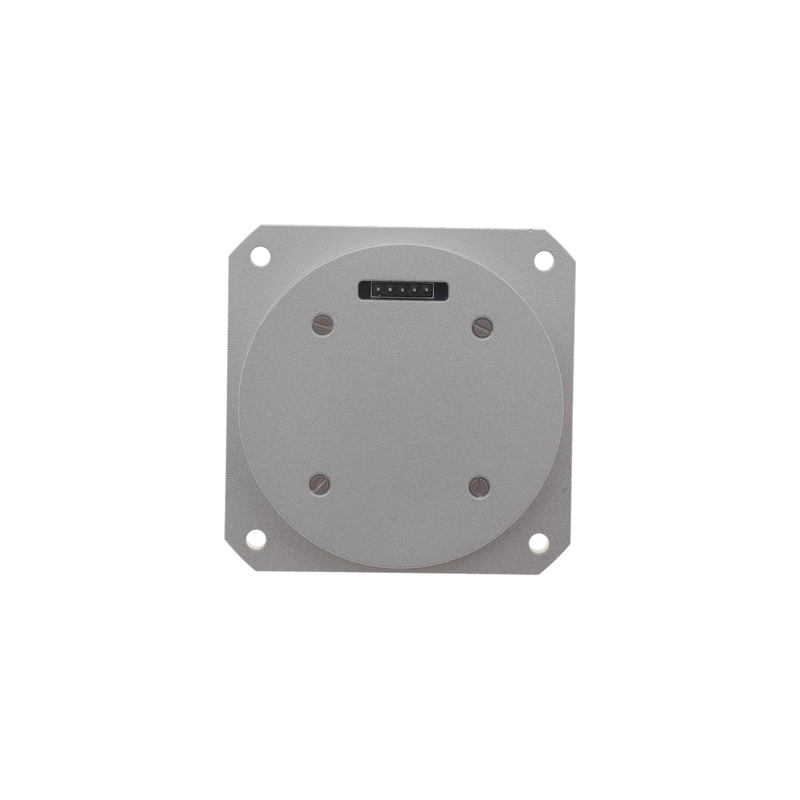

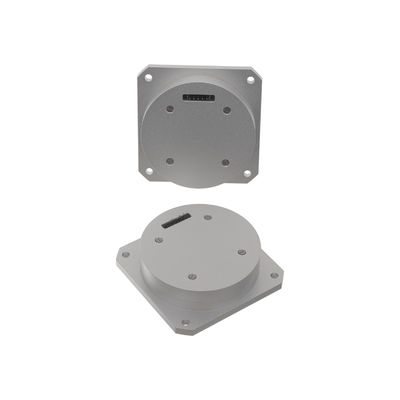

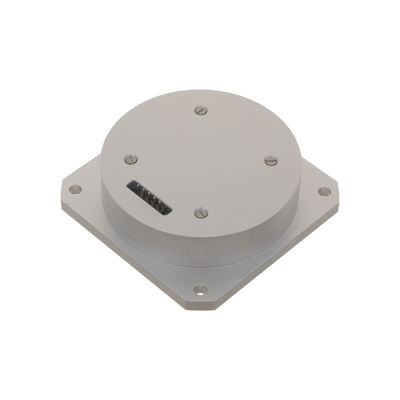

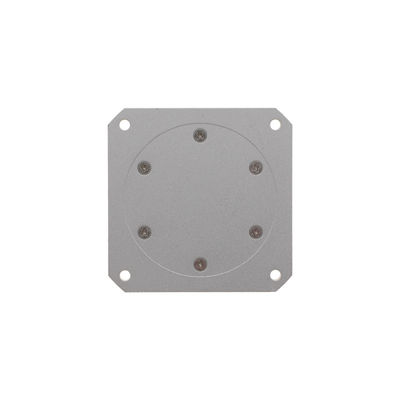

Mini Rs422 Fibre Gyro Bonne non-linéarité Stabilité zéro biais

Nom De Marque:	Firepower
Numéro De Modèle:	F50B
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	200/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Plage de mesures:

-300°/s~+300°/s

Répétabilité sans biais:

Stabilité à biais zéro:

Largeur de bande:

> 200 Hz

Temps d'initialisation:

<5s>

Mode de communication:

RS422

Température de fonctionnement:

-45℃~+60℃

Température de stockage:

-55℃~+75℃

Détails d'emballage:

Boîte de Sponge+

Capacité d'approvisionnement:

200/month

Mettre en évidence:

une bonne gyroscopie à fibres non linéaires

gyroscope à fibre à stabilité de biais zéro

un gyroscope à fibres rs422

Description du produit

Mini Gyroscope à fibre RS422 avec une excellente non-linéarité et stabilité du biais nul

Spécifications clés

Attribut	Valeur
Plage de mesure	-300°/s ~ +300°/s
Répétabilité du biais nul	≤0.3°/h
Stabilité du biais nul	≤0.2°/h
Bande passante	>200Hz
Temps d'initialisation	<5S
Mode de communication	RS422
Température de fonctionnement	-45℃～+60℃
Température de stockage	-55℃～+75℃

Interface électrique

Modèle de prise de gyroscope : J30-15ZK

Ligne de connexion : ligne AFR de 0,12 mm, longueur de 250 mm

Numéro de broche	Définition	Description
1,9	T+	Sortie port série RS422 +
2,10	T-	Sortie port série RS422-
4,5	＋5VA	Alimentation analogique +5V
6,7	AGND	Masse d'alimentation analogique
8,15	－5VA	Alimentation analogique -5V
12,13	VCC	Alimentation numérique +5/+3.3V
11,14	GND	Masse d'alimentation numérique

Exigences d'alimentation

+5VA : +5V ±5%, 0,4A (crête transitoire ~1,5A), ondulation <50mV
-5VA : -5V ±5%, 100mA, ondulation <50mV
VCC : +5V ±10% ou +3.3V ±10%

Remarque : GND et AGND ne doivent pas être connectés au boîtier du gyroscope.

Spécifications de performance

Facteur d'échelle

Non-linéarité à température ambiante : <100 ppm
Répétabilité du facteur d'échelle : <100 ppm (1σ)

Stabilité du biais nul

F50A : <0.1°/H (1σ) Résultat de test de 10s lissé sur 1H
F50B : <0.2°/H (1σ) Résultat de test de 10s lissé sur 1H

Répétabilité du biais nul

F50A : <0.2°/H (1σ) Calcul de 6 données de test
F50B : <0.3°/H (1σ) Calcul de 6 données de test
Plage de fonctionnement à pleine température :
- F50A : <0.5°/H (différence extrême de température complète)
- F50B : <0.6°/H (différence limite de température complète)

Mesures de performance supplémentaires

Marche aléatoire : <0.02°/√h
Bande passante : >200Hz
Temps d'initialisation : <5S
Plage dynamique : ±300°/s

Spécifications environnementales

Température de fonctionnement : -45℃～+60℃
Température de stockage : -55℃～+75℃
Impact : 100g (11 ms), 3 fois dans 3 directions. Changement moyen de déviation nulle ≤0.5°/H
Vibration : 3 minutes par direction. Changement moyen de déviation nulle ≤0.5°/H pendant le test

Protocole de communication

Interface de communication série RS-422 standard avec protocole réglable.

Débit en bauds : 614,4 kbps
Format de données : 11 bits par trame (1 start, 8 données, 1 parité paire, 1 stop)
Période de mise à jour des données : 0,5 ms
Données de gyroscope entières signées sur 32 bits transmises dans des paquets de 7 octets
