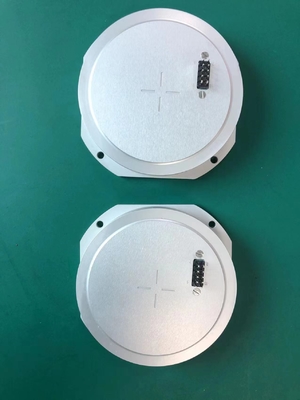

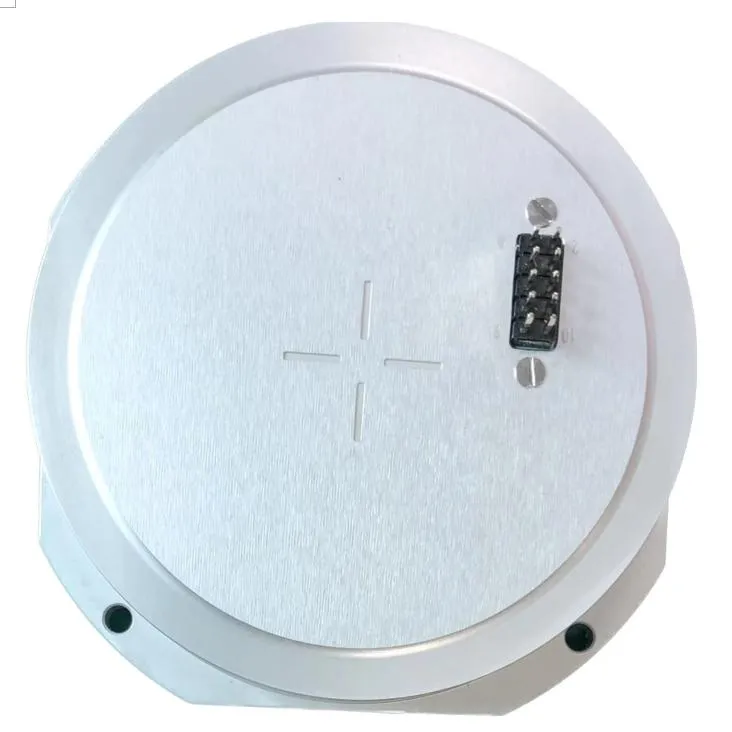

Gyroscope intégré en fibre optique à haute précision FOG micro-nano avec stabilité de biais zéro ≤ 0,8°/h 10s

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG-910A
Nombre De Pièces:	1 pièces
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	500 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

Measuring range:

-240~+240°/s

Zero bias stability:

≤0.8°/h(10s, 1

Zero bias repatability:

≤0.8°/h(1

Random walk coefficient:

≤0.02°/√h

Scale factor:

47±5

Start time:

≤2s

Bandwidth:

≥300Hz

Power supply:

5±0.25, ±12

Power:

≤1W

Operating temperature:

-45~+70°C

Storage temperature:

-55~+85°C

Vibration:

20~2000Hz, 0.04g²/Hz

Impact:

30g, 11ms

Output mode:

Analog voltage

Connector:

soldering pin/ pad

Overall dimensions:

82mm*82mm*19.5mm

Détails d'emballage:

éponge et boîte

Capacité d'approvisionnement:

500 pièces par mois

Mettre en évidence:

Gyroscope optique de fibre de haute précision

Gyroscope à fibre optique intégrée micro-nano

Gyroscope à fibres optiques de stabilité de biais zéro

Description du produit

Les spécifications

Je ne veux pas.	Les postes	Valeur
1	Plage (°/s)	±240
2	Facteur d'échelle(mV/o/s)	47 ± 5
3	Facteur d'échelle non linéaire (ppm)	≤1000
4	Stabilité du biais (10s,1σ, °/h)	≤ 08
5	Répétabilité du biais (1σ),o/h)	≤ 08
6	Largeur de bande de 3 dB (Hz)	≥ 1000
7	Marche au hasard(o/√h)	≤ 002
8	Énergie électrique (V)	5+0.25 +12
9	Consommation d'électricité	≤ 15
10	Effets (g)	≥ 1500
11	Accélération (g)	≥ 70
12	Années de vie active (évaluation par calcul)	≥ 15
13	Les résultats de l'analyse de l'efficacité de l'équipement doivent être présentés dans le rapport de référence.	≥ 100000

Gyroscope intégré en fibre optique à haute précision FOG micro-nano avec stabilité de biais zéro ≤ 0,8°/h 10s 0
1Introduction au projet
1.1Examen du produit
Le gyroscope à fibre MFOG-910 (ci-après dénommé "le présent produit") est un capteur de vitesse angulaire intégrant la lumière, la mécanique et l'électricité.Il intègre une variété de dispositifs de fibre micro-nano hautement fiables pour réaliser le processus de détection en détectant, le traitement et la rétroaction de la différence de phase générée par deux faisceaux lumineux se propageant dans la direction opposée.Ce produit réalise la mesure de vitesse de rotation ultra-haute grâce à la refonte de l'optique, le support structurel et les algorithmes de contrôle.
Ce produit est principalement composé de composants de voie optique, de composants de circuit et de composants structurels.résistance aux chocs, démarrage rapide, petite taille, poids léger et fiabilité élevée.
1.2Composition
Le produit est principalement composé des composants suivants:
a) les composants de voie optique;
b) Les circuits imprimés de détection et de contrôle des signaux;
c) le squelette, la coque et les autres parties structurelles des anneaux de fibres optiques;

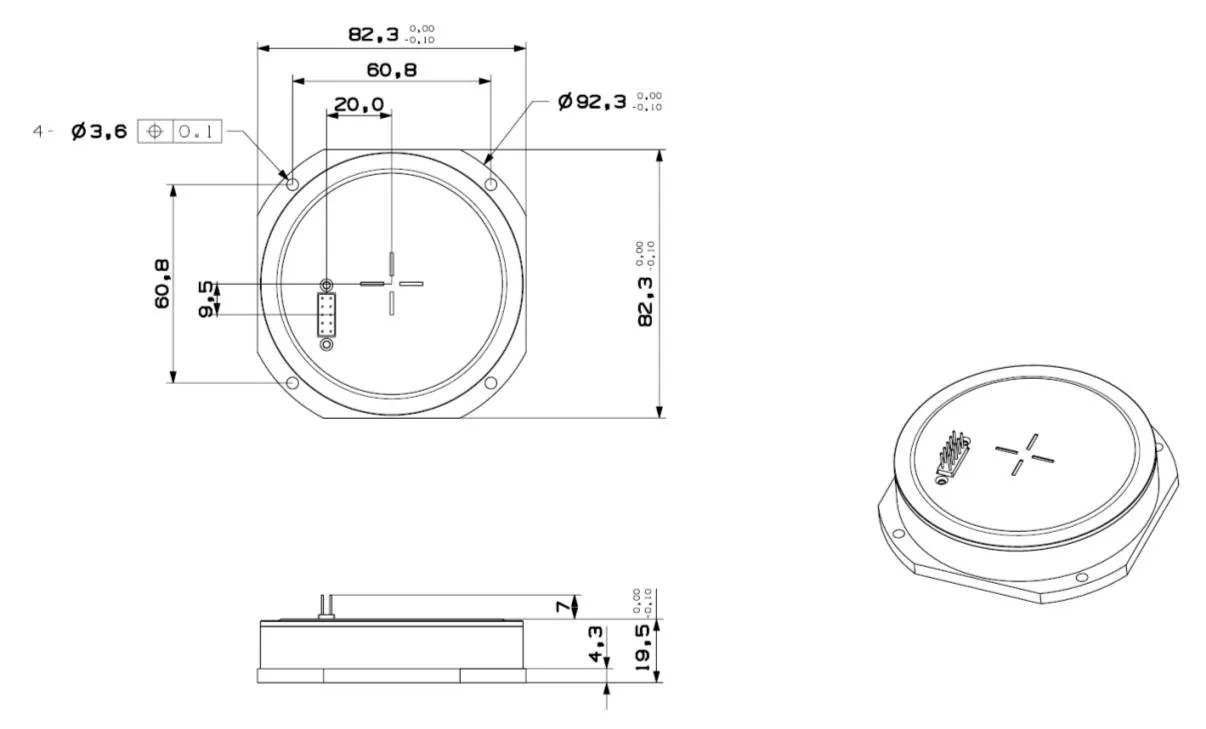

1.3Taille
Pour les pièces détachées, les pièces détachées sont les suivantes:(ne comprend pas le bouchon).

Taille

Interface électrique

Je ne veux pas.	Définition	Nom de l'entreprise
1	5V	Consommation d'énergie inférieure à 1 W
2	12 V
3	Produits	Produit différentiel avec AGND
4	- 12 V
5	NEAG	GND analogique
6	Le GND
7	Nul
8	Le GND	Puissance GND
9	Le TS	Signal du capteur de température TMP Les relations de conversion T =(Pour les appareils à commande numérique)/10 + 25 L'unité est mV, T est la température en Celsius

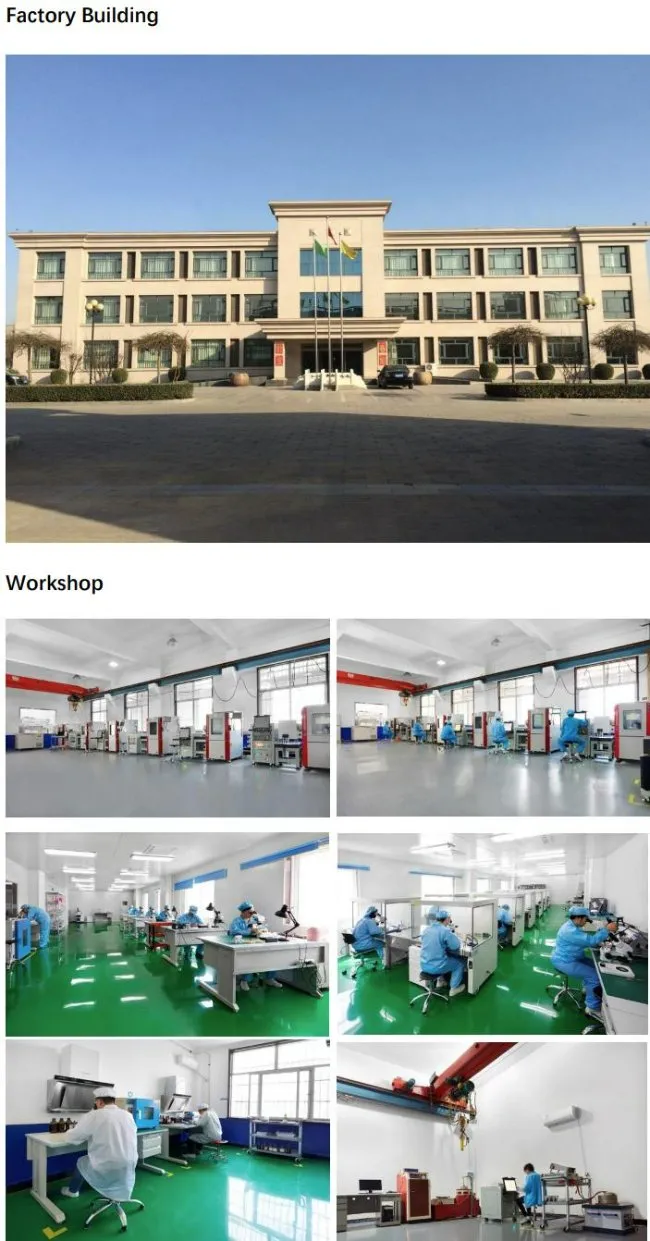

Compagnie et production
