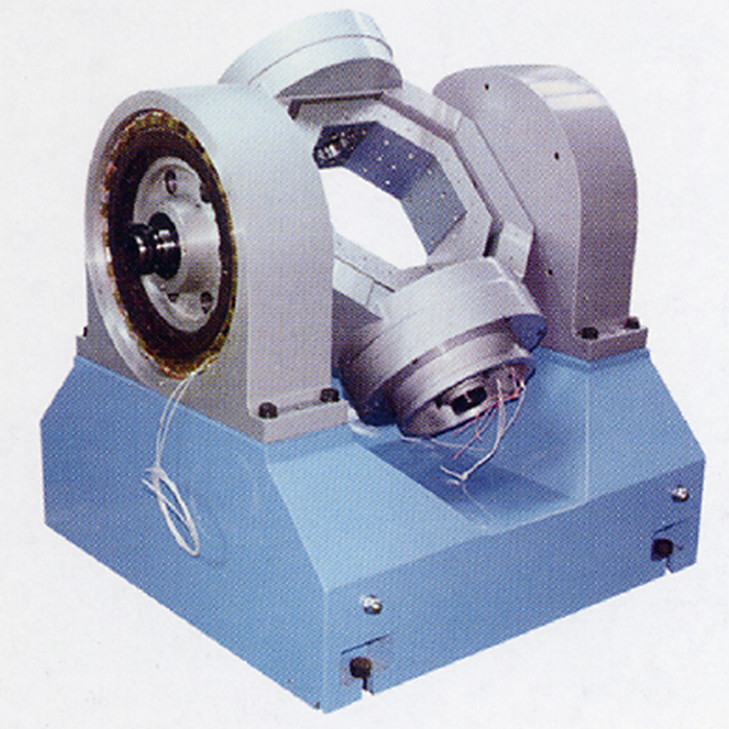

la vibration angulaire de haute performance de plaque tournante de vibration de double axe calibrent le banc
C'est équipement de test moulu shafting mécanique basé sur cadre automatique de double axe. Il est principalement employé pour simuler le procédé de vibration quand lancement de transporteur, pour examiner l'exactitude de rapport de capacité et de cheminement du système de navigation inertielle sous la situation angulaire de vibration. C'est commandé et des données traité par ordinateur, capable de zéro de retour, du positionnement, de la fonction de vibration et avec l'avantage de l'exactitude élevée de mesure et de la représentation dynamique élevée.
Caractéristiques générales
Capacité de charge | 15kg |
Taille d'objet mesurée maximum | Ø300mm X 300mm |
Intersection biaxiale | 0.1mm |
Perpendicularity d'axe | ±4 ' “ |
Gamme rotatoire d'angle | ±170° |
Mode fonctionnant | Position, vibration et rendre zéro |
Poids corporel de Tableau | Au sujet de 1000kg |
Taille d'ensemble de corps de Tableau | Environ 1200mm x 900mm x 900mm |
Index de représentation
Anneau intérieur | Anneau externe | |
Exactitude de mesure de position angulaire | ±3 ' “ | ±3 ' “ |
Résolution de mesure de position angulaire | 0,36' “ | 0,36' “ |
Répétabilité de mesure de position angulaire | ±2 ' “ | ±2 ' “ |
Exactitude de contrôle de position angulaire | ±5 ' “ | ±5 ' “ |
Fréquence angulaire de vibration | 30Hz | 20Hz |
amplitude de vibration sous la fréquence maximum de vibration | 0.15° | 0.15° |
Degré de déformation angulaire de forme d'onde de vibration | <5> | <5> |
Erreur intérieure/externe de lien de croisement de contrôle d'anneau | <4> |
