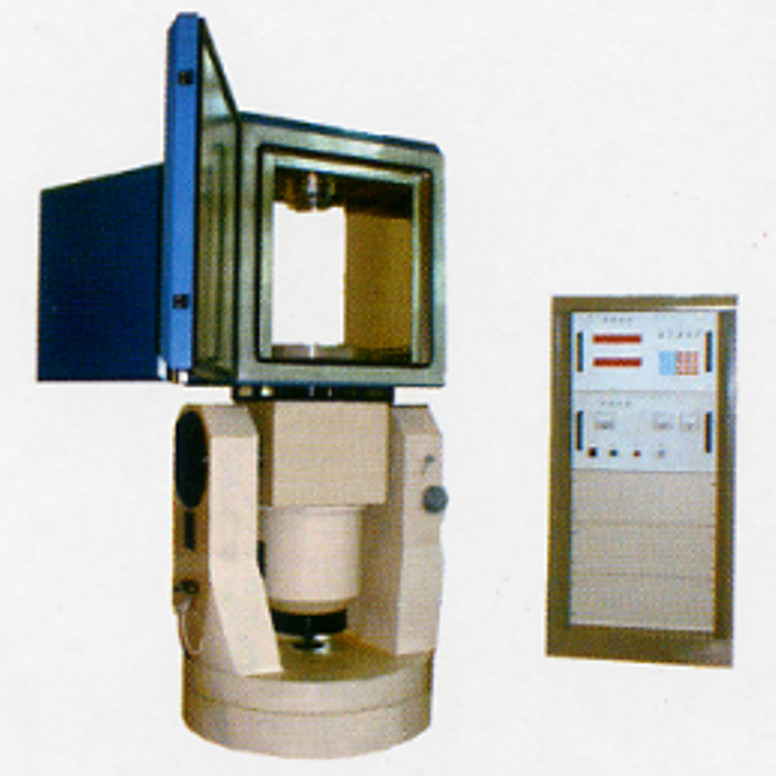

double plaque tournante précise de position de taux d'axe avec la chambre de la température
la double plaque tournante de position de taux d'axe avec la chambre de la température est employée pour mesurer et calibrage des paramètres dynamiques et statiques de dispositif et de système à inertie sous la température normale, la température de high&low. Elle a pour surestimer, surintensité, surtension, fonction de protection d'alimentation de secours. La chambre de la température adopte à deux portes.
Paramètres techniques principaux
Plaque tournante | |
Capacité de charge | 20kg |
Diamètre de facette de Tableau | Ø400mm |
Planéité de facette de Tableau | 0.01mm |
Valeur de secousse de facette de Tableau | 0.015mm |
Fuite de flux de facette de Tableau | <4>gauss (10mm de la facette de table) |
Exactitude rotatoire d'inclination | Axe principal : ±1 ' “; lancement : ±2” “ |
Perpendicularity de haches | ±2 ' “ |
Gamme rotatoire d'angle | Axe principal : continu ; lancement : ±95° |
Mode fonctionnant |
Boucle intérieure : actionné par l'électricité, position, taux, balancement ; boucle externe : position manuelle |
Bagues coulissantes | 80 anneaux |
Armoire de commande électrique | 19' “armoire standard, taille : 1600mm |
Exactitude de mesure de position angulaire | ±3 ' “ |
Résolution de mesure de position angulaire | 0,36 ″ |
Repeatibility de mesure de position angulaire | ±2 ″ |
gamme de taux | 0.001°/s~400°/s |
gamme et douceur de taux | 5 x 10-3 (intervalle 360°) |
Accélération maximum | ≥200°/s2 (charge utile 20kg) |
Accélération angulaire maximum | 200°/s2 |
Chambre de la température | |
Chaîne de contrôle de température | -50°c~+70°c (refroidissement par l'eau) |
Exactitude et douceur de la température | ±0.5°c |
Distance du mur intérieur pour ajourner la facette | 500mm |
Hausse de la température et taux de baisse | 2°c/min |
