Banc d'essai simple de position de coût bas de plaque tournante de position d'axe

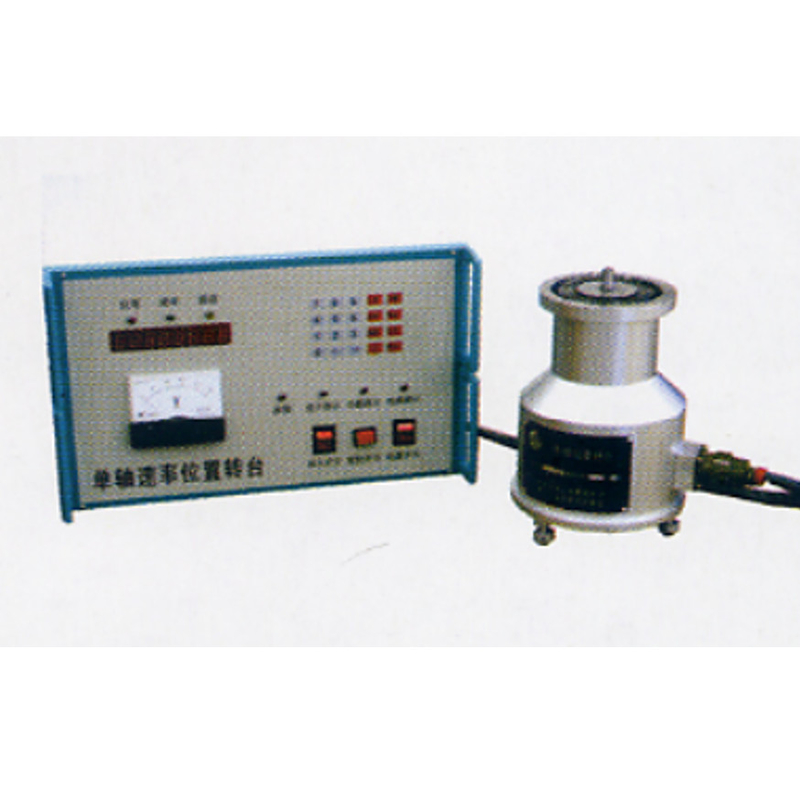

La plaque tournante simple de position d'axe possède des fonctions de position angulaire et de taux angulaire. L'armoire de commande équipée de la porte série RS-232 pourrait être commandée par ordinateur distant ou par le clavier d'armoire de commande, pourrait commander l'état de plaque tournante et recueillir des données. Selon les conditions de l'essai du client, la plaque tournante est également équipée de l'interface mécanique et de l'outil de accouplement de connecteur. Elle pourrait procéder calibrage et essai de capteur angulaire.
Caractéristique principale
article | Calibreur de grande précision d'écart angulaire | Plaque tournante simple de position d'axe |
Capacité de charge | 5kg | |
Taille de facette de Tableau | Ø256mm | |
Gamme rotatoire d'angle | Infini continu | Infini continu |
Mode fonctionnant | Automatique, position | Position, taux |
Poids corporel de machine | 70kg approximatif | |
Taille d'ensemble de corps de machine | 400x400x500mm | |
Taille d'armoire de commande | 1600x488x600mm | |
Port d'ordinateur | RS232 | RS232 |
Exactitude de mesure de position angulaire | ±10 ″ | ±5 ″ |
Résolution de mesure de position angulaire | ±0.36 ″ | ±0.36 ″ |
Répétabilité de mesure de position angulaire | ±5 ″ | ±5 ″ |
Exactitude de contrôle angulaire | ±2 ″ | ±2 ″ |
gamme de taux | 1°/s~10°/s | 1°/s~50°/s |
