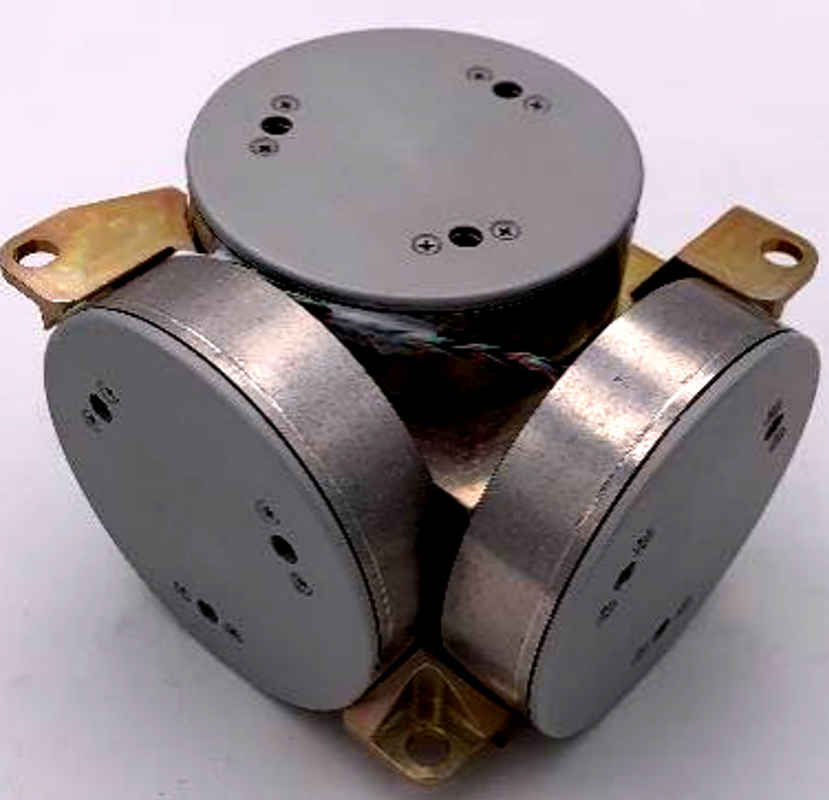

le compas gyroscopique à trois axes 3 de navigation inertielle de compas gyroscopique dans 1 EMBRUMENT le compas gyroscopique intégré
Caractéristiques de fonctionnement
| Non. | Article d'essai | Unité | Impératifs techniques |
| 1 | Heure de départ | minute | Puissance-sur l'index polarisé de stabilité |
| 2 | Stabilité polarisée nulle | (°) /h | ≤ 0,015 (du ≤ 0,05 (10s lissant) lissage 100s) |
| 3 | Stabilité polarisée nulle à la pleine température (la 1 température variable de ℃/min, moyenne de 100 s) | (°) /h | ≤0.08 |
| 4 | répétabilité de Zéro-polarisation | (°) /h | ≤0.015 |
| 5 | Coefficient de marche aléatoire | (º) /h1/2 | ≤0.003 |
| 6 | Non-linéarité de facteur de proportionnalité | page par minute | ≤20 |
| 7 | Asymétrie de facteur de proportionnalité | page par minute | ≤5 |
| 8 | Répétabilité de facteur de proportionnalité | page par minute | ≤10 |
| 9 | Répétabilité de facteur de proportionnalité (la pleine température) | page par minute | ≤50 |
| 10 | Température de fonctionnement | ℃ | -40~+60 |
| 11 | Température de stockage | ℃ | -50~+70 |
| 12 | Dynamique | (°) /s | ±500 |
| 13 | Tension d'alimentation | V | +5V |
| 14 | Puissance équilibrée (la pleine température) | W | <4 |

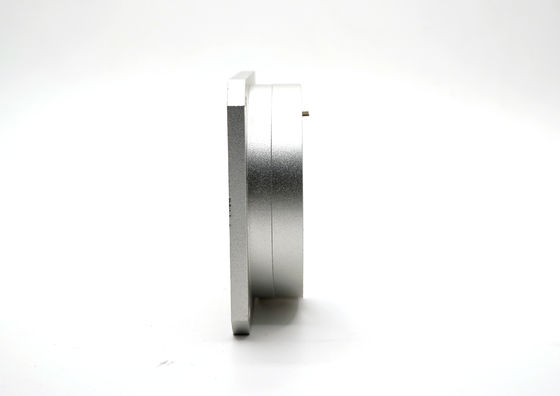

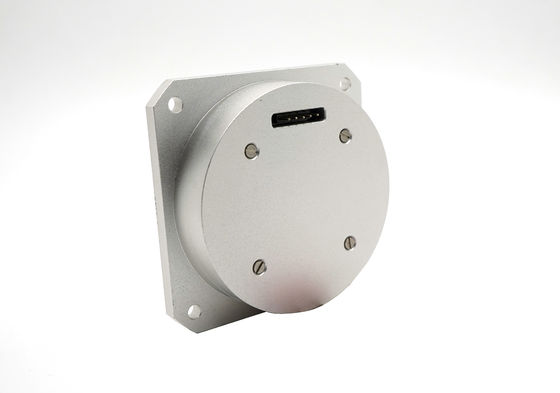

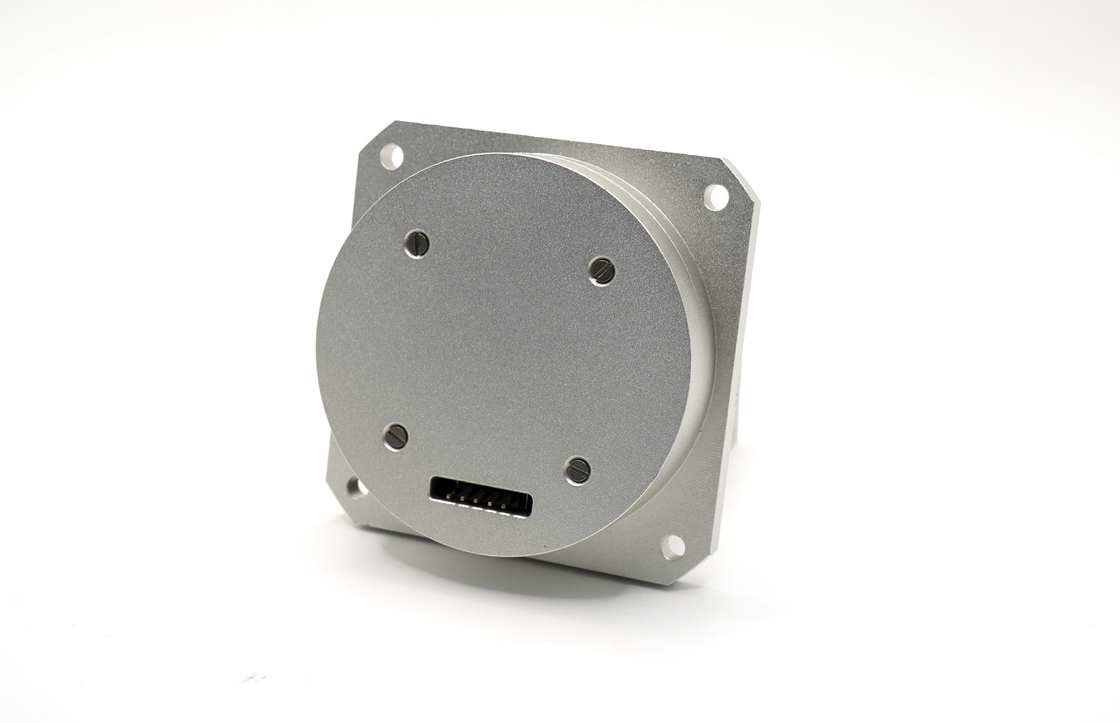

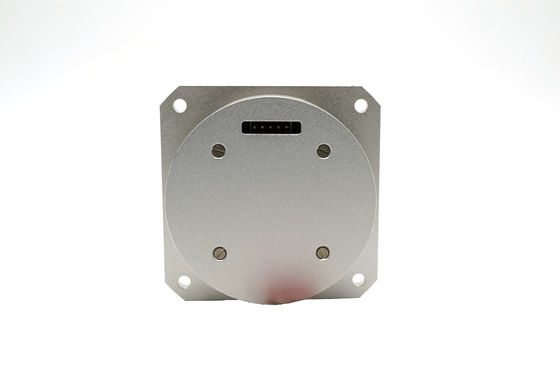

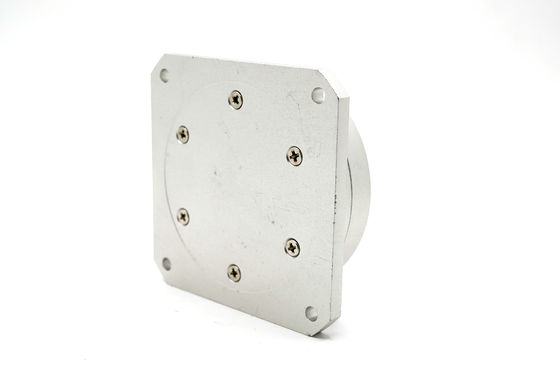

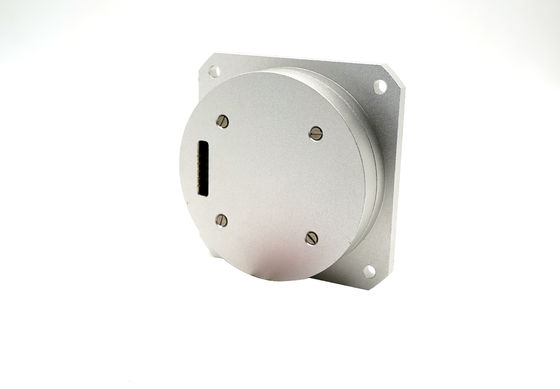

Ce produit est un capteur à inertie de taux angulaire basé sur l'effet optique de Sagnac, qui est employé pour mesurer la vitesse angulaire du transporteur le long de l'axe sensible du produit. La vitesse angulaire sentant l'unité du produit est un anneau de fibre optique, et un circuit de détection en circuit fermé numérique est adopté pour extraire la différence de chemin optique de dans le sens horaire et la lumière dans le sens contraire des aiguilles d'une montre de propagation provoquée par la vitesse angulaire physique externe, qui est sentie par l'anneau de fibre optique, en même temps, le signal de tension converti du signal différentiel de chemin optique est employée pour que le retour et le contrôle en circuit fermé réalise la modulation et la démodulation du signal et pour réalise le but de la détection de signal à haute précision de vitesse angulaire.
