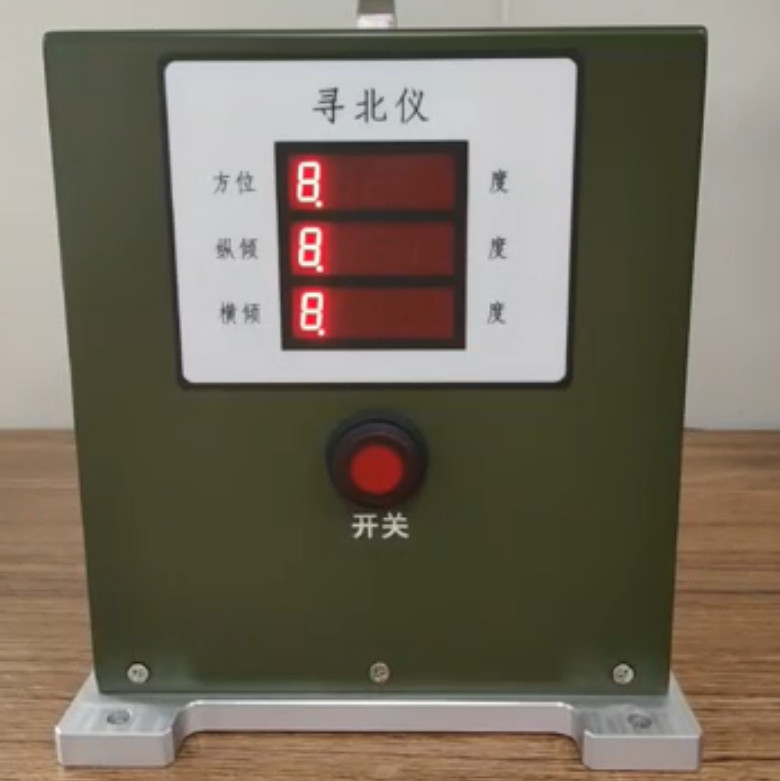

Chercheur de nord précis, capteur de précision d'azimut de 0,1 degré

Exigences environnementales

1) Température de fonctionnement : -40℃～+65℃ ;

2) Température de stockage : -45℃～+70℃.

3) Sable et poussière : Dans les conditions de sable et de poussière spécifiées à l'article 2 de GJB150.12, les conditions suivantes ne doivent pas se produire dans le chercheur de nord à gyroscope à fibre optique :

a. L'organisation est trop serrée, bloquée ou défectueuse ;

b. Les composants électriques sont en court-circuit ou ne peuvent pas fonctionner normalement ;

c. Les pièces mécaniques internes sont poussiéreuses.

4) Brouillard salin

Le chercheur de nord à gyroscope à fibre optique doit répondre aux conditions de brouillard salin de GJB150.11.

5) Conditions environnementales humides et chaudes

Humidité relative : 95 % ; température : 30±2C ; durée de stockage 72 heures.

La résistance d'isolement ne doit pas être inférieure à 2 MΩ, la surface métallique ne doit pas être corrodée et le revêtement ne doit pas cloquer ou s'écailler, et il peut fonctionner normalement.

6) Environnement vibratoire

Exigences environnementales de vibration sinusoïdale

Plage de fréquences : 5 Hz ~ 5,5 Hz, déplacement vibratoire (double amplitude) 25,4 mm

Plage de fréquences : 5,5 Hz ~ 200 Hz, accélération vibratoire 1,5 g ;

Temps de balayage : 12 min ;

Direction de la vibration : 3 axes (axe X, axe Y, axe Z) ;

Chaque axe : 2h ;

7) Conditions environnementales d'impact

Forme d'onde d'impact : impulsion demi-sinusoïdale

Accélération de crête : 20 g, largeur d'impulsion 11 ms,

Nombre d'impacts par axe (axe X, axe Y, axe Z) : 3

8) Conditions environnementales de choc

Accélération de crête : 10 g

Largeur d'impulsion : 16 ms

Taux de collision : axe vertical 80 fois/min

Nombre de collisions : 1000±10 fois

Direction de la collision : plan d'installation vertical

9) Exigences environnementales pour les voitures de sport

La voiture de sport routière a un kilométrage de 500 km dans :

Chemin de terre et chemin de gravier : la vitesse est de 20-30 km/h, 300 km.

Route asphaltée et route en béton : la vitesse du véhicule est de 30-40 km/h, 200 km.

10) Compatibilité électromagnétique

La compatibilité électromagnétique fait référence aux exigences pertinentes de GJB151A-97 "Exigences en matière d'émission et de sensibilité électromagnétiques pour les équipements et sous-systèmes militaires".

11) Champ magnétique

Les caractéristiques de performance du chercheur de nord gyroscopique dans les conditions d'intensité d'induction magnétique de (3±0,5)×10-4T doivent répondre aux exigences de l'indice technique.
