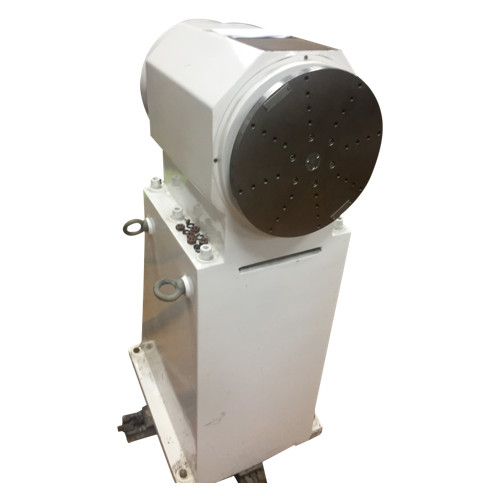

Plaque tournante simple 10kg d'axe d'essai de navigation inertielle avec la chambre thermique

l'Institut central des statistiques automatique simulent et examinent la plaque tournante, banc d'essai de navigation inertielle avec la chambre thermique

Indicateurs techniques principaux

1. Dessus de Tableau de corps mécanique de table

①Matériel de dessus de Tableau : acier inoxydable

②Poids de charge maximum de dessus de table : 30 kilogrammes

③Taille de Tableau : Φ 320mm

④Planéité de table : 0,02 millimètres

⑤Fin de bande de visage d'extrémité de table : 0.05mm

⑥Trou de vis de support sur la table : 25 millimètres (forme radiale, 5 lignes de × 8 de trous également distribuées)

⑦Fuite de flux magnétique : moins que 1mT

2. Exactitude de rotation de shafting : ″ du ± 3

3. Gamme de position angulaire : 0,0000 ° | ° de ± 359,9999

4. Exactitude de position angulaire : ″ du ± 3

5. ° du pouvoir séparateur angulaire 0,0001

6. Gamme 0,001 °/s | 1000 °/s de taux angulaire

7. Exactitude de taux angulaire et stabilité de taux

①ω < 1="">-3 (1 moyenne de °)

②1 °/s <>-4 (moyenne de 10 °)

③10 °/s <>-5 (moyenne de 360 °)

8. Gamme angulaire d'accélération : 1 °/s2~ 100 °/s2 (défaut initial : 10 °/s)

9. Accélération angulaire maximum 300 °/s2

10. Chaîne d'oscillation : 0 ° | ° de ± 45

11. Cycle d'oscillation : 2S | 20s

12. Largeur de bande de système de contrôle : 10Hz (- 3dB)

13. Fiabilité

①Temps de travail continu : 48h

②Temps moyen entre les pannes 2000h

14. La bague collectrice adopte 30 boucles, y compris les boucles 2A/20 (fil protégé par twisted pair) et 3A/10 fait une boucle (fil non protégé).

15. Système de boîte de contrôle de température (facultatif)

①La taille de la cavité fonctionnante ne sera pas moins que le × D500mm du × H500mm de W500mm

②Chaîne de contrôle de température : -45 ℃ | ℃ 85

③Exactitude de contrôle de température : ℃ du ± 1

④Taux de chauffage et de refroidissement : ± 2 ℃/min (moyenne dans le processus entier)

16. L'ordinateur de plaque tournante a la capacité de stocker les données liées à l'opération de la plaque tournante, telle que le temps, position de plaque tournante et taux angulaire, et a la capacité aux données de production en temps réel par la porte série. La fréquence de sortie est le ≥ 5Hz. Capable de commander l'opération de la plaque tournante et la température par un ordinateur externe (par une porte série). Protocole de transmission : RS232 9.6Kbs. Le panneau arrière de la boîte de contrôle électrique est équipé d'interface série RS232 standard.
