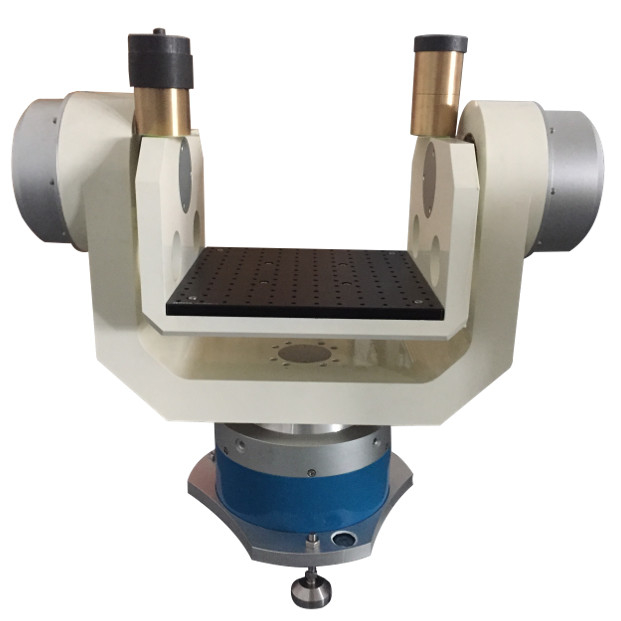

La plaque tournante de capteur de navigation conjuguent exactitude de rotation de ″ de l'axe 2

Banque d'essai du capteur de navigation du simulateur de mouvement du tourne-disque

I. Principales utilisations et fonctions

La plaque tournante est principalement composée d'un corps de plaque tournante et d'un système de commande de plaque tournante, adopte une structure de table en forme de T,et est utilisé pour tester les performances des dispositifs de navigation par inertie et des systèmes de navigation par inertie dans des conditions de vitesse, position et autres.

Principales fonctions

• fonctionnalités de régulation de la position, de régulation de la vitesse et de régulation du swing;
• Il a les fonctions de contrôle automatique de l'état par ordinateur, d'acquisition, de traitement et d'affichage des données.
• Il peut être utilisé pour le fonctionnement local et la télécommande de l'ordinateur supérieur.qui peut transmettre l'état de fonctionnement du plateau tournant à l'ordinateur supérieurLa fréquence de communication des données de communication en série n'est pas inférieure à 50 Hz,et celle des données de communication parallèle n'est pas inférieure à 1 KHZ.

(5) Le logiciel de commande de l'ordinateur supérieur peut fonctionner normalement sur la plateforme WIN98, WINXP ou WIN2000.

II. Principaux indicateurs techniques

1. Tableau de table mécanique

1 Matériau de la table: acier inoxydable

2 Taille de la table et poids de charge maximal: φ450 mm/40 kg; φ320 mm/20 kg

3 Plateur de la table: 0,02 mm

4 Résorption de la face de l'extrémité de la table: 0,02 mm

5 trous de vis de montage sur la table: 25 mm (radial, 5 trous × 8 lignes réparties uniformément)

2Une broche.

(1) Statut de la position

la plage d'angles: continue et infinie;

La précision de rotation est de ± 2 ′′.

Résolution de mesure de la position angulaire: 0,36 ′′;

la précision de positionnement de la position angulaire: ± 3 ′′;

la répétabilité de la position angulaire: ± 2 ′′;

(2) Statut du taux

la fréquence de commande est supérieure ou égale à:

Rate de résolution: 0,001 °/s

Précision et stabilité de la vitesse: ω < 1 °/s, 3 × 10^{- 3}(1 ° moyenne);

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° en moyenne);

10 °/s ≤ ω, 3 × 10^{- 5}(moyenne de 360 °);

(3) État oscillant

la température de l'appareil doit être supérieure ou égale à:

Fréquence d'oscillation: 0,02 Hz à 10 Hz

Accélération angulaire maximale: 300 °/s²

3. Axe de la hauteur

(1) Statut de la position

Autonomie de rotation: continue et infinie;

La précision de rotation est de ± 2 ′′.

Résolution de position: 0,36 ′′;

la précision de positionnement de la position angulaire: ± 3 ′′;

la répétabilité de la position angulaire: ± 2 ′′;

(2) Statut du taux

la fréquence de commande est supérieure ou égale à:

Rate de résolution: 0,001 °/s

Précision et stabilité de la vitesse: ω < 1 °/s, 3 × 10^{- 3}(1 ° moyenne);

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° en moyenne);

10 °/s ≤ ω, 3 × 10^{- 5}(moyenne de 360 °);

(3) État oscillant

La fréquence d'écoulement est de 0,02 Hz à 5 Hz.

Accélération angulaire maximale: 300 °/s²

4. Verticalité de l'axe de l'arbre principal et de l'arbre de la courbe: ± 3 ′′;

5- l'intersection de l'axe de l'arbre principal et de l'arbre de l'emplacement: φ 0,5 mm dans la petite boule

6. vitesse maximale de liaison à double arbre: 60 °/s;

7. Perpendiculaire entre la surface réfléchissante du prisme à angle droit et l'axe d'inclinaison ± 3 ′′

8. L'anneau de glissement adopte une boucle 40 (anneau utilisateur); : anneaux 2A/20 (fil blindé à paires tordues); anneaux 3A/20 (fil non blindé).

9Valeur de variation de la résistance au contact statique de l'anneau de glissement ≤ 0,005Ω

Dynamique ≤ 0,01Ω

10. fiabilité

1 La durée de travail continue est de 24 heures.

2 Temps moyen entre les pannes 2000h

3 Le tourne-disque présente une bonne compatibilité électromagnétique et satisfait aux prescriptions pertinentes de GJB151 et 152.

4 Le tourne-disque possède des fonctions de protection contre les surtensions, les surcharges, les surtensions, les dysfonctionnements et les coupures d'urgence.En cas de panne d'alimentation anormale de l'armoire de commande du plateau tournant ou de l'ordinateur de commande, le corps du tourne-disque peut s'arrêter à la position actuelle sans tremblement majeur.

5 Les composants clés doivent être de qualité industrielle ou militaire, les composants généraux doivent être de qualité commerciale,et les composants importants sont soumis à un dépistage du vieillissement à haute et basse température.

III. Exigences relatives à l'environnement d'utilisation

1. alimentation électrique: 220 V ± 10% 50 Hz 20 A

2. température ambiante 20 °C ± 5 °C

3. Humidité ambiante ≤ 80% RH

4. Fondation commune d'isolation vibratoire dans l'environnement de fondation
