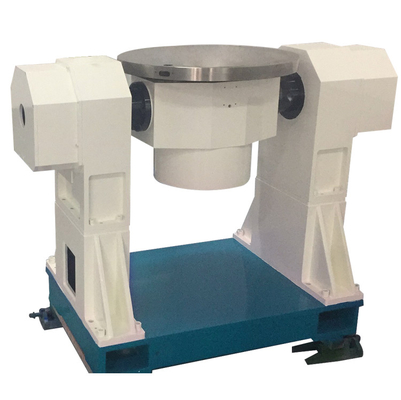

Type de Tableau - plaque tournante de 2 axes pour le dispositif et les capteurs à inertie

1
MOQ
Type de Tableau - plaque tournante de 2 axes pour le dispositif et les capteurs à inertie
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: Simulateur de mouvement
Matériel de dessus de Tableau: HT250
Exactitude de rotation: ± 1,5"
Planéité de la face de la table: 0.02 mm
Poids total: 650 kg
Taille de la table: 450 mm
Mettre en évidence:

Type de Tableau - plaque tournante de 2 axes

,

Plaque tournante à inertie d'axe du dispositif 2

,

Capteurs à inertie Plaque tournante de 2 axes

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: Firepower
Numéro de modèle: 2ST-450/320
Conditions de paiement et expédition
Détails d'emballage: carton avec l'éponge
Délai de livraison: 10 jours pour l'échantillon
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 1000/Month
Description de produit

essais et étalonnage du plateau tournant à double axe pour les dispositifs et capteurs inertiels



I. Principales utilisations et fonctions

Le plateau tournant est un équipement de test de structure de type table produit par notre société, qui peut être utilisé pour la détection et le test de l'unité de mesure inertielle,et peut également être utilisé pour l'étalonnage et la mesure de l'angle de rotation bidimensionnel d'autres instruments.

Les principales fonctions sont les suivantes:

1. angle de rotation précis de l'anneau intérieur et de l'anneau extérieur et angle d'affichage;

2- fonction de réglage horizontal;

3. Aligner et viser la position d'installation;

4. L'anneau de balance sur le corps de la table mécanique réalise l'indication préliminaire de l'angle;

5. Le corps mécanique de la table utilise la roue manuelle d'opération et la poignée pour réaliser l'indexation manuelle;

6. L'arbre à anneaux intérieur et l'arbre à anneaux extérieur ont une fonction de verrouillage mécanique;

7La boîte électrique à affichage numérique dispose d'une interface RS232.

II. Principaux indicateurs techniques

1- Dimension globale: corps de table de 900 mm (750 mm (900 mm).

Poids total: environ 650 kg.

3. Tableau de table mécanique

(1) Matériau du plateau de table: HT250

(2) Taille de table (personnalisable): (450 mm/ (320 mm.

(3) Planéité de la table: 0,02 mm.

(4) Débit de la face de table: 0,03 mm.

(5) Forme d'installation de la table de charge: répartition uniforme des rainures en forme de T en forme de "M".

(6) Capacité de support: le poids de charge ne doit pas être inférieur à 50 kg; la hauteur de charge ne doit pas être supérieure à 200 mm.

4. Arbre à anneaux intérieurs

(1) Plage d'angle: continue et infinie

(2) Erreur de rotation par inclinaison: ± 1,5 (

(3) Précision de mesure de la position angulaire: ± 3 (

(4) Résolution de l'écran: 0,36 (

(5) Répétabilité de la mesure de la position angulaire: 2 (

(6) Affichage: 0 ~ 359,9999 °

5. Arbre de l' anneau extérieur

(1) Plage d'angle; (90

(2) Erreur de rotation par inclinaison: ± 2 (

(3) Précision de mesure de la position angulaire: ± 5 (

(4) Résolution de l'écran: 0,36 (

(5) Répétabilité de la mesure de la position angulaire: 2 (

(6) Mode d'affichage: 0 à 359,9999 °;

6. erreur de perpendiculaire de deux axes: ± 5 (

7- Plage de réglage horizontale: (2

8- Réglage horizontal: 3

III. Conditions d'utilisation

Température ambiante: 20 °C (5 °C)

2- Humidité relative 80% RH.

3Le tourne-disque est placé sur la base isolante des vibrations.

4Le débit d'air dans le laboratoire du tourne-disque est stable, sans interférence électromagnétique, et il n'y a pas de vibrations violentes et d'impact autour.

5Résistance à l'isolation: la résistance à l'isolation entre points isolés et entre points isolés et la coque ne doit pas être inférieure à 20 M.
