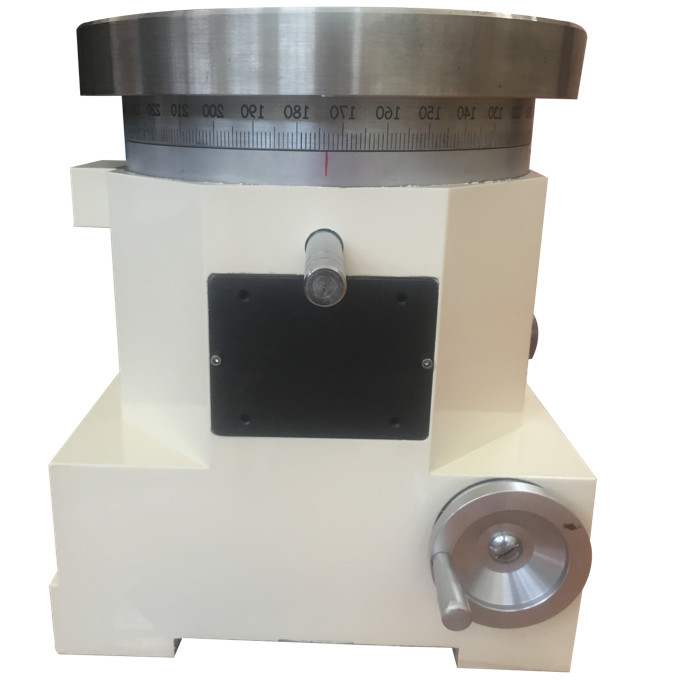

Exactitude de ″ du simulateur 3 de mouvement de plaque tournante d'axe de l'opération manuelle 1

le manuel de coût bas actionnent la plaque tournante, opération manuelle d'axe de simulateur simple de mouvement

Indicateurs techniques principaux

1. Dessus de Tableau de corps mécanique de table

①Matériel de dessus de Tableau : acier inoxydable

②Poids de charge maximum de dessus de table : 30 kilogrammes

③Taille de Tableau : Φ 320mm

④Planéité de table : 0,02 millimètres

⑤Fin de bande de visage d'extrémité de table : 0.05mm

⑥Trou de vis de support sur la table : 25 millimètres (forme radiale, 5 lignes de × 8 de trous également distribuées)

⑦Fuite de flux magnétique : moins que 1mT

2. Exactitude de rotation de shafting : ″ du ± 3

3. Gamme de position angulaire : 0,0000 ° | ° de ± 359,9999

4. Exactitude de position angulaire : ″ du ± 3

5. ° du pouvoir séparateur angulaire 0,0001

6. Gamme 0,001 °/s | 1000 °/s de taux angulaire

7. Exactitude de taux angulaire et stabilité de taux

①ω < 1="">-3 (1 moyenne de °)

②1 °/s <>-4 (moyenne de 10 °)

③10 °/s <>-5 (moyenne de 360 °)

8. Gamme angulaire d'accélération : 1 °/s2~ 100 °/s2 (défaut initial : 10 °/s)

9. Accélération angulaire maximum 300 °/s2

10. Chaîne d'oscillation : 0 ° | ° de ± 45

11. Cycle d'oscillation : 2S | 20s

12. Largeur de bande de système de contrôle : 10Hz (- 3dB)

13. Fiabilité

①Temps de travail continu : 48h

②Temps moyen entre les pannes 2000h

14. La bague collectrice adopte 30 boucles, y compris les boucles 2A/20 (fil protégé par twisted pair) et 3A/10 fait une boucle (fil non protégé).

15. Système de boîte de contrôle de température (facultatif)

①La taille de la cavité fonctionnante ne sera pas moins que le × D500mm du × H500mm de W500mm

②Chaîne de contrôle de température : -45 ℃ | ℃ 85

③Exactitude de contrôle de température : ℃ du ± 1

④Taux de chauffage et de refroidissement : ± 2 ℃/min (moyenne dans le processus entier)

16. L'ordinateur de plaque tournante a la capacité de stocker les données liées à l'opération de la plaque tournante, telle que le temps, position de plaque tournante et taux angulaire, et a la capacité aux données de production en temps réel par la porte série. La fréquence de sortie est le ≥ 5Hz. Capable de commander l'opération de la plaque tournante et la température par un ordinateur externe (par une porte série). Protocole de transmission : RS232 9.6Kbs. Le panneau arrière de la boîte de contrôle électrique est équipé d'interface série RS232 standard.
