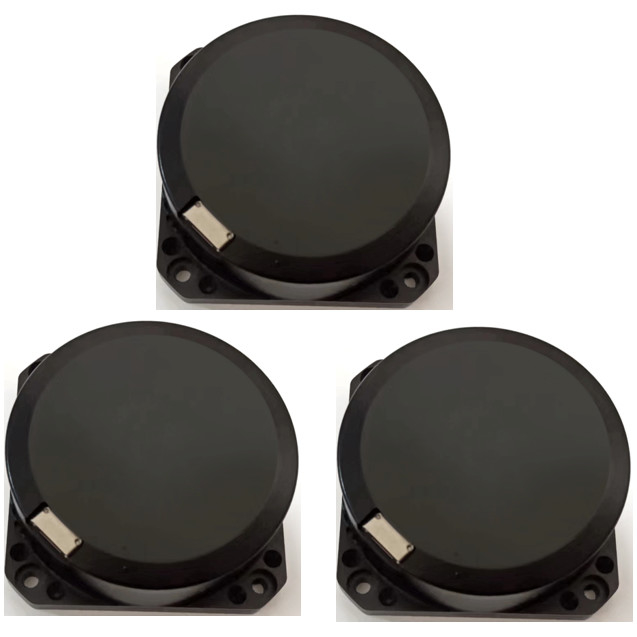

Rate Sensor angulaire à inertie, gyroscope optique d'effet de Sagnac de boucle bloquée

Nom De Marque:	Firepower
Numéro De Modèle:	F98B
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	200/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Taille:

98×98×35mm

Heure de début:

minute ≤3

stabilité de polarisation nulle:

≤0.02°/h

Répétabilité sans biais:

≤0.02°/h

Coefficient de marche aléatoire:

≤0.001º/h1/2

Non-linéarité du facteur d'échelle:

≤20ppm

Détails d'emballage:

Boîte de Sponge+

Capacité d'approvisionnement:

200/mois

Mettre en évidence:

Effet Rate Sensor angulaire de Sagnac

capteur du compas gyroscopique 20ppm

Gyroscope optique d'effet de Sagnac

Description du produit

Capteur en circuit fermé de compas gyroscopique de gyroscope angulaire à inertie de Rate Sensor Optical Sagnac Effect

Ce produit est un capteur à inertie de taux angulaire basé sur l'effet optique de Sagnac, qui est employé pour mesurer le taux angulaire du transporteur le long de l'axe sensible du produit. Un taux angulaire sentant l'unité du produit est un anneau de fibre optique, un circuit de détection en circuit fermé numérique est utilisé pour extraire la différence de chemin optique de la lumière dans le sens horaire et dans le sens contraire des aiguilles d'une montre de propagation provoquée par le taux angulaire physique externe et sentie par l'anneau de fibre optique, et en attendant, le signal différentiel de chemin optique est converti en signal de tension pour le retour en circuit fermé et le contrôle, de sorte que la modulation et la démodulation du signal soient réalisées, et le but de la détection de signal à haute précision de taux angulaire est réalisé.

Numéro de série	Article d'essai	Unité	Impératifs techniques
1	Dimensions hors-tout	millimètre	98×98×35
2	Heure de départ	minute	≤3
3	Stabilité polarisée nulle (10 lissage de s, 1σ)	º/h	≤0.02
4	répétabilité de Zéro-polarisation	º/h	≤0.02
5	Coefficient de marche aléatoire	º/h1/2	≤0.001
6	Non-linéarité de facteur de proportionnalité	page par minute	≤20
7	Répétabilité de facteur de proportionnalité	page par minute	≤20
8	Température de fonctionnement	℃	-40~+60
9	Température de stockage	℃	-50~+70
10	Dynamique	(°) /s	±300
11	Tension d'alimentation	V	+5V
12	Puissance équilibrée	W	<4>

Taille

Dimension hors-tout (millimètre) : (98 ± 0,1) × DE × (98 ± 0,1) (35 ± 0,1) (L × DE × W H) ;

Dimension d'installation (millimètre) : (80 ± 0,1) × (80 ± 0,1) (L × W), × 4 de Φ5.4mm

Rate Sensor angulaire à inertie, gyroscope optique d'effet de Sagnac de boucle bloquée 0

Interface électrique de connexion

Nombre de point	Définition	Commentaire
1,9	+5V	Entrée d'alimentation d'énergie
2,10	LA terre	Au sol de puissance
5	RXD+	Différentiel de compas gyroscopique assortissant et corrigeant
13	RXD-	Négatif de déclenchement de différentiel de compas gyroscopique
6	TXD+	Positif de sortie différentielle de compas gyroscopique
14	TXD+	Négatif de sortie différentielle de compas gyroscopique
3,4,7,8,11,12,15	--	Réservé
