Titre absolu précis de gauss de transducteur de capteur magnétique d'angle d'inclinaison

Name: Titre absolu précis de gauss de transducteur de capteur magnétique d'angle d'inclinaison
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	CMR2300
Nombre De Pièces:	1
Prix:	1300~1500
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	1000 par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Documents:

ACC4-Quartz Flexible Accele....2.pdf

Gamme:

+/--2 gauss

Résolution:

gauss de 67 m

Erreur de Hysterisis:

0.01%FS

Erreur de gain:

0.05%FS

compensez l'erreur:

0.01%FS

Énergie:

6.5~15v

Chaîne de mesure:

+/--2 gauss

Détails d'emballage:

boîte

Capacité d'approvisionnement:

1000 par mois

Mettre en évidence:

Capteur magnétique d'angle d'inclinaison de gauss

capteur d'angle d'inclinaison 15v

Capteur se dirigeant absolu de magnétomètre

Description du produit

Mesure se dirigeante absolue magnétique précise d'angle d'inclinaison de capteur magnétique de gauss de transducteur d'angle d'inclinaison

Spécifications

Caractéristiques	Conditions	Minute	Type	Maximum	Unités
Alimentation d'énergie
Tension d'alimentation	La borne 9 a mis en référence à la borne 5 (la terre)	6,5		15	Volts
Approvisionnement actuel	Vsupply = 15V. Avec S/R= dessus		27	35	mA
La température
Opération	Ambiant	-40		+85	℃
Stockage	Ambiant, impartial	-55		125	℃
Magnetc Fleld
Gamme	Complet (FS), champ total appliqué	-2		+2	gauss
Résolution	Champ appliqué pour changer la sortie	67			micro-gauss
Exactitude	RSS de tout le ℃ d'errors@+25 gauss ±1 gauss ±2		0,01 1	0,52 2	%FS %FS
Erreur de Lneariby	℃ droit de l'ajustement normal de line@+25 gauss ±1 gauss ±2		0,1 1	0,5 2	%FS %FS
Erreur de Hysterisis	3 envahir le °℃ de 2gauss@+25 de ±		0,01	0,02	%FS
Erreur de répétabilité	°C d'Across+2gauss@+25 de 3 champs		0,05	0,10	%FS
Gain Enror	Champ appliqué pour la lecture nulle		0,05	0,10	%FS
Compensez Ermor	Champ appliqué pour la lecture nulle		0,01	0,03	%FS
La température Effet	Coefficient de gain		-600 ±114		page par minute « C
Alimentation d'énergie Efiect	From+6 à +15V avec le champ appliqué de 1 gauss		150		ppm/V
Mécanique
Poids	Carte PCB seulement Carte PCB et clôture Non-à flasque Carte PCB et clôture à flasque		28 94 98		grammes
Vibration	Opération 5 à 10Hz pendant 2 heures 10Hz à 2kHz pendant 30 minutes		10 2,0		millimètre g

▶APPLICATION

Référence d'attitude
Faire le tour et navigation
Le trafic et détection de véhicule
Détection d'anomalie
Instrumentation de laboratoire
Systèmes de sécurité

▶CARACTÉRISTIQUE PRINCIPALE

De grande précision au-dessus du gauss ±1, <0>
Gamme du gauss ±2, <70>
Gyroscopique (X, Y, Z) sorties numériques
10 à 154 échantillons par seconde, sélectionnable
Interfaces des données RS-232 ou RS-485 périodiques

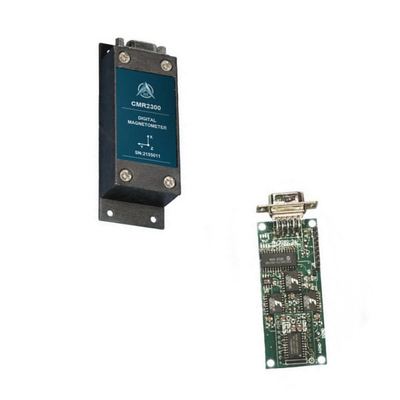

Carte PCB ou options en aluminium de clôture
6-15 interface non réglementée d'alimentation d'énergie de C.C de volt

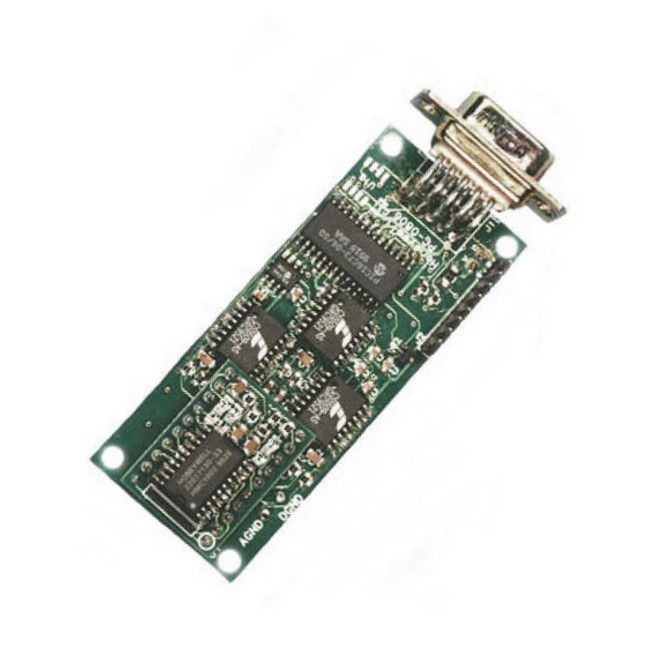

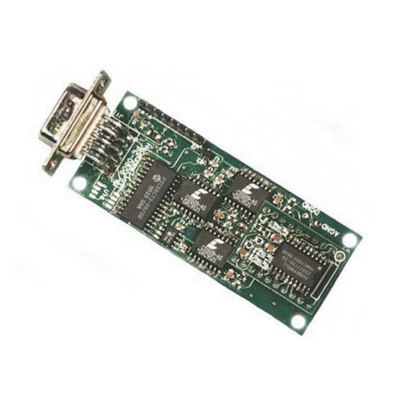

L'AVIC CMR2300 est un magnétomètre numérique intelligent gyroscopique pour détecter la force et la direction d'un champ magnétique d'incident. Les trois des capteurs magnétorésistants d'AVIC sont orientés dans des directions orthogonales des composants pour mesurer de X, de Y et de Z vecteur d'un champ magnétique. Ces sorties de capteur sont converties en valeurs numériques de 16 bits à l'aide d'un convertisseur interne d'A/D de delta-sigma. À bord magasins d'EEPROM la configuration du magnétomètre pour à opération cohérente. La sortie de données est RS-232 duplex périodique ou RS-485 semi-duplex avec 9600 ou 19 200 débits. Une version de kit du développement RS-232 est disponible qui inclut un programme de démo de fenêtres, un câble d'interface, un adaptateur à C.A., et une housse de transport compatibles.

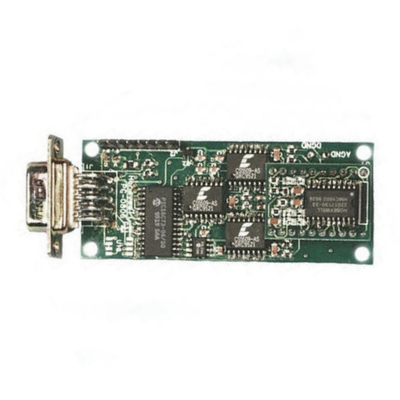

Dimension de carte PCB et PINOUT

Titre absolu précis de gauss de transducteur de capteur magnétique d'angle d'inclinaison 0

MAGNÉTOMÈTRE CMR2300 NUMÉRIQUE (1).pdf
