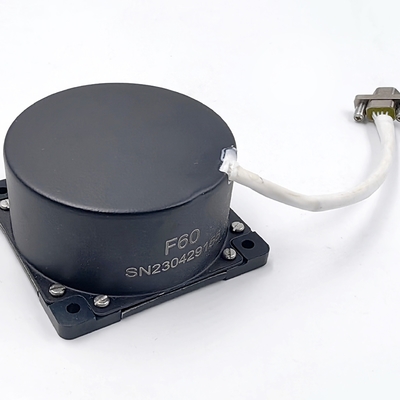

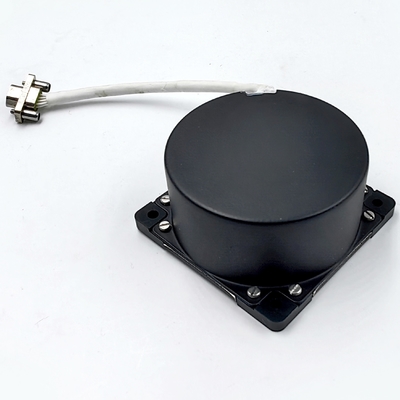

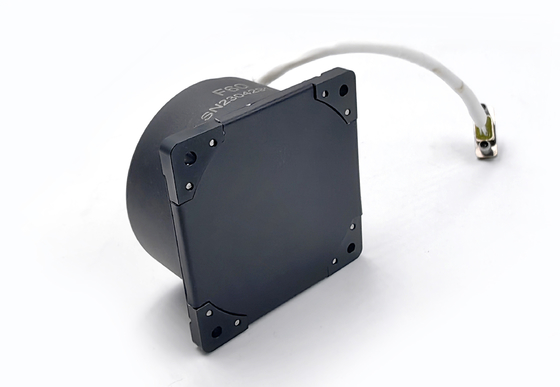

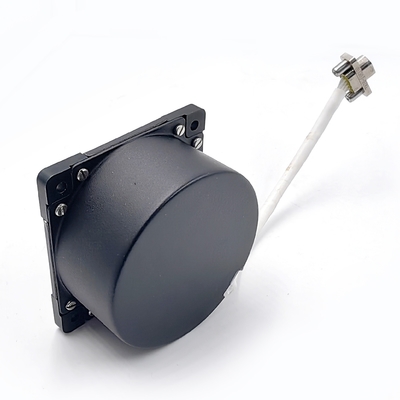

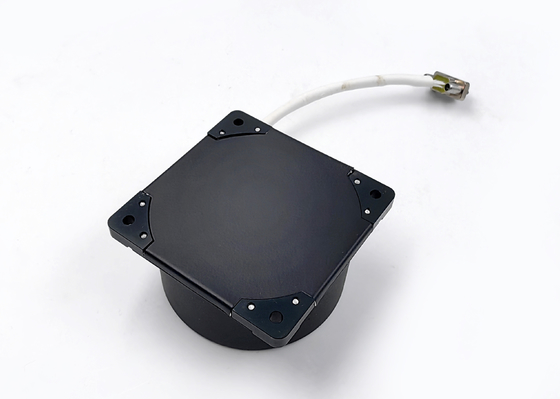

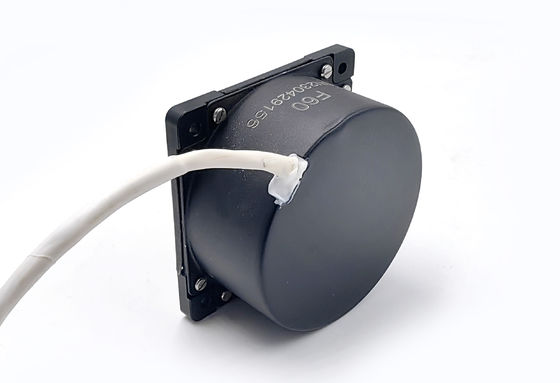

Gyroscope à fibre optique en boucle fermée de petite taille Stabilité de biais zéro 0,2 à 0,8°/

Nom De Marque:	Firepower
Numéro De Modèle:	F60A
Nombre De Pièces:	1 PCS
Prix:	US$2,500.00-3,500.00
Conditions De Paiement:	L/C, T/T
Capacité à Fournir:	500 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

Mesure de la résistance:

Le nombre de points de contact doit être le même que le nombre de points de contact.

stabilité de polarisation nulle:

≤ 0,05°/h, 10 secondes

Répétabilité sans biais:

≤ 0,05°/h

Coefficient de marche aléatoire:

≤ 0,006o/√h

Non-linéarité du facteur d'échelle:

≤50ppm

Répétabilité par facteur d'échelle:

≤50ppm

Asymétrie du facteur d'échelle:

≤50ppm

Heure de début:

≤ 1s

Largeur de bande:

500Hz

Énergie:

Pour les appareils à commande numérique

Le pouvoir:

≤6W

Température de fonctionnement:

-40 à +70°c

Température de stockage:

-55~+85°C

Vibration:

20 à 2000 Hz, 0,06 g2/Hz

Impact:

30 g, 11 secondes

Taux de baud:

921600 (personnalisable) bps

Mode de sortie:

Résistance à la compression

Connecteur:

Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.

Dimensions globales:

60 mm*60 mm*32 mm

Dimensions d'installation:

52 mm*52 mm

Détails d'emballage:

éponge et boîte

Capacité d'approvisionnement:

500 pièces par mois

Mettre en évidence:

Gyroscope à fibre optique de petite taille

gyroscope à fibre optique en boucle fermée

Description du produit

Informations de base.

Modèle N°.

F60

Mesure des quantités de puits

Unique

Grade de précision

≤ 0,05°/H

Classification de propriété intellectuelle

Pour la protection contre la corrosion

Certification

Pour la CE

Personnalisé

Facteur d'échelle non linéaire

Le produit doit être présenté sous forme d'une couche d'acide acétique.

Asymétrie par facteur d'échelle

< 50 ppm

Répétabilité par facteur d'échelle

< 50 ppm

Dimension dynamique

300 degrés;/S

Stabilité par biais zéro

Le taux d'oxydation est de 0,05 degré/H (1 sigma);

Largeur de bande

> 200 Hz

Paquet de transport

L'éponge et la boîte

Spécification

70 mm × 70 mm × 32 mm

Code du SH

9031809090

Capacité de production

500/mois

Description du produit

Axe unique effet optique de Sagnac GyroInertial vitesse angulaire de brouillard gyroscope

Le présent document spécifie les exigences et les méthodes d'utilisation et d'entretien du gyroscope à fibre optique FOG-60 (produit en abrégé).
Introduction du produit
1 Principe de fonctionnement, fonction et champ d'application du produit
1.1 Fonctionnement Ce produit est un capteur de vitesse angulaire inertielle basé sur l'effet optique de Sagnac, qui sert à mesurer la vitesse angulaire du support le long de l'axe sensible du produit.L'unité de détection de la vitesse angulaire du produit est un anneau en fibre optique, et un circuit de détection numérique en boucle fermée est adopté pour extraire la différence de trajectoire optique de la lumière se propageant dans le sens des aiguilles d'une montre et dans le sens antihoraire causée par la vitesse angulaire physique externe,qui est détecté par l'anneau de fibre optiqueEn même temps, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Fonction Ce produit est composé d'une unité optique de détection de la vitesse angulaire et d'une unité de détection du signal, fournissant des informations d'accroissement angulaire à un seul axe et des informations sur la température interne.
1.3 Champ d'application Les produits sont principalement adaptés à des applications telles que les systèmes de navigation inertielle de moyenne précision, les systèmes de positionnement et d'orientation et les systèmes de servo stabilisation.
2 Composition Les principaux composants du produit sont les suivants: a) L'unité de voie optique comprend une source lumineuse SLD, une fibre optique, un modulateur de phase optique intégré,un coupleur à fibre optique et un détecteur optiqueb) L'unité de circuit est constituée d'un circuit d'entraînement de la source lumineuse et d'une carte de circuits de détection et de contrôle des signaux;
3 Apparence et dimension d'installation Dimension globale (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); Dimension d'installation (mm): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3,2 mm × 4,
Comme le montre la figure 1.

Gyroscope à fibre optique en boucle fermée de petite taille Stabilité de biais zéro 0,2 à 0,8°/ 0

Gyroscope à fibre optique en boucle fermée de petite taille Stabilité de biais zéro 0,2 à 0,8°/ 0

Principales performances
Paramètres Voir les principaux paramètres de performance du produit pour plus de détails.
Tableau 1 Principaux paramètres de performance

Numéro de série	Élément d'essai	Unité	Exigences techniques
1	Dimensions globales	mm	60 × 60 × 31
2	Heure de début	s	5
3	Stabilité de biais zéro (10 secondes de lissage, 1σ)	le nombre de jours	≤ 01
4	Répétabilité zéro biais	le nombre de jours	≤ 01
5	Coefficient de marche aléatoire	le nombre de jours- Un demi	≤ 001
6	Facteur d'échelle non linéaire	en ppm	≤ 50
7	Répétabilité par facteur d'échelle	en ppm	≤ 50
8	Température de fonctionnement	oC	-40 ~ +700
9	Température de stockage	oC	-50 à +70
10	Plage dynamique	(°) /s	± 1000
11	Voltage d'alimentation	V	+ 5
12	Consommation d'énergie à l'état d'équilibre	W	< 4

Exigences de puissance

Numéro de série	Nom	Demande
1	Précision de l'alimentation	± 5%
2	Ressort de puissance (Vpp)	20 mV
3	Courant d'alimentation	> 1,5 A

Interface de connexion électrique

Numéro du point central	Définition	Commentaire
1	+5V	Entrée d'alimentation
2	Le GND	Terrain de puissance
3	- Je ne sais pas.	Réservé
4	RXD+	Tri et correction par gyrodifférentiel
5	TXD+	Résultats positifs de la gyroscopie RS422
6	+5V	Entrée d'alimentation
7	Le GND	Terrain de puissance
8	RXD -	Le gyro différentiel est négatif.
9	TXD-	Résultats négatifs du gyroscope RS422
