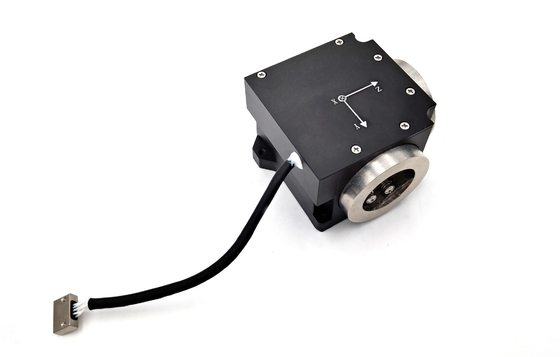

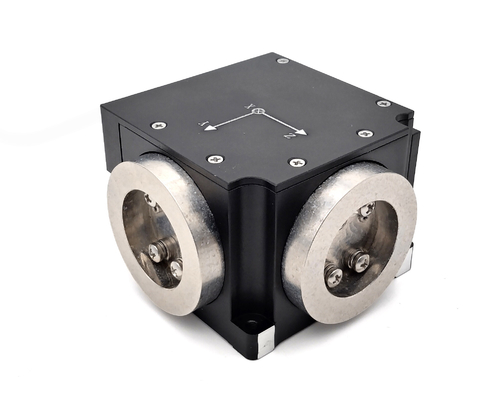

Système de navigation intégré à trois axes en fibre optique gyroscopique inertielle gyroscope pour le suivi servo

Nom De Marque:	FIREPOWER
Numéro De Modèle:	3OG-40M
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	L/C, T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Plage de mesure:

Pour les véhicules à moteur à combustion

Stabilité à biais zéro:

≤0.3°/h

Répétabilité sans biais:

≤0.3°/h

Non-linéarité du facteur d'échelle:

≤50ppm

Largeur de bande:

≥ 200 Hz

Sensitivité zéro au biais:

≤ 0,07°/h/g

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Compas gyroscopique optique de cheminement servo de fibre

Système de navigation par inertie gyroscope

Gyro à fibre optique à trois axes

Description du produit

3OG-40Mest un capteur de vitesse angulaire inertielle basé sur l'effet optique de Sagnac, utilisé pour mesurer la vitesse angulaire du support le long de l'axe sensible du produit.Une unité de détection de vitesse angulaire du produit est un anneau de fibre optique, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, et pendant ce temps, un signal de tension converti à partir d'un signal de différence de trajectoire optique est soumis à une rétroaction et à un contrôle en boucle fermée, de sorte que la modulation et la démodulation du signal sont réalisées,et le but de la détection de signal de vitesse angulaire de haute précision est atteint

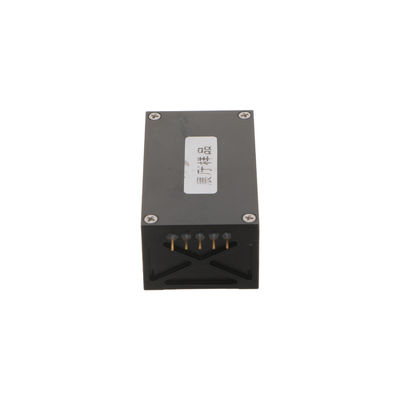

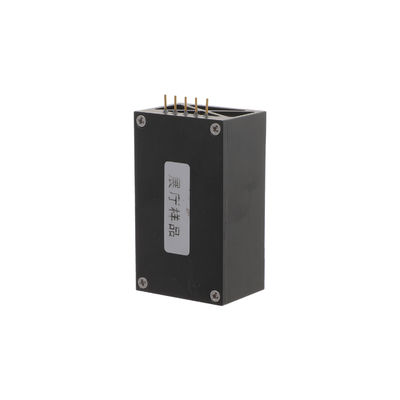

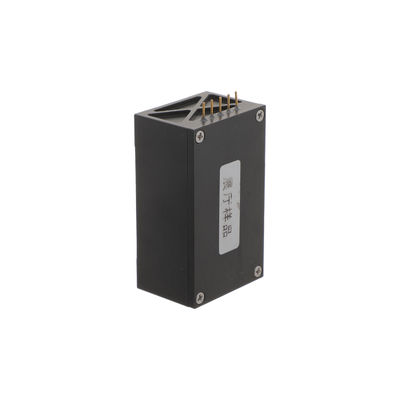

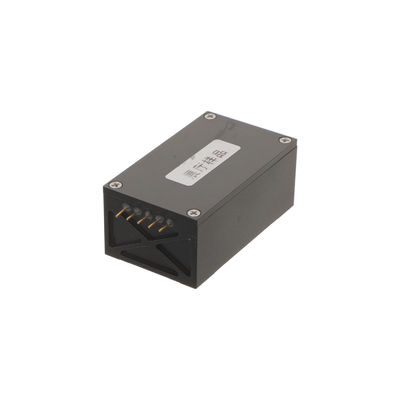

Détails Images

Paramètre technique

Série Numéro	Élément d'essai	Unité	3OG-40, sous réserve de	3OG-40M	3OG-56

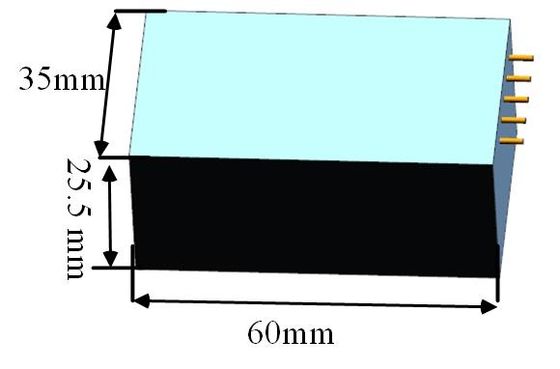

1	Dimensions globales	mm	71.5 x 71.5 x 45
2	Heure de début	S	3	3	3
3	Position zéro	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabilité de biais zéro à température ambiante (température constante)	(°) /h	≤ 0,08 ((10 s)	≤ 0,3 (< 10 s)	≤ 1 (deux) s
6	Répétabilité zéro biais	(°) /h	≤ 008	≤ 03	≤ 1
7	Sensitivité zéro au biais	(°) /h/g	≤ 005	≤ 007	≤ 01
8	Marche au hasard coefficient	() /h1/2	≤ 001	≤ 001	≤ 005
9	Facteur d'échelle non linéaire	en ppm	≤ 20	≤ 50	≤ 100
10	Asymétrie du facteur d'échelle	en ppm	≤ 10	≤ 30	≤ 50
11	Répétabilité par facteur d'échelle	en ppm	≤ 20	≤ 50	≤ 100
12	Le seuil	(°) /h	≤ 005	≤ 005	≤ 008
13	Résolution	(°) /h	≤ 005	≤ 005	≤ 005
14	Largeur de bande	Hz	≥ 200	≥ 200	≥ 200
15	Température de fonctionnement	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Température de stockage	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	Plage dynamique	(°) /s	Pour les appareils de type à combustion	Pour les appareils de type à combustion	Pour les véhicules à moteur
18	Voltage d'alimentation	V	+ 5	+ 5	+ 5
19	Puissance à l'état stable consommation	W	≤ 4	≤ 4	≤ 4
20	Température totale constante consommation d'énergie de l'état	W	≤ 8	≤ 8	≤ 8
21	Commencez le téléchargement instantané courant	Une	< 2	< 2	< 2
