Sensor de navigation par inertie de haute précision à fibres optiques

Nom De Marque:	FIREPOWER
Numéro De Modèle:	3OG-40M
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	L/C, T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

Pour les véhicules à moteur à combustion

Stabilité à biais zéro:

≤0.3°/h

Répétabilité sans biais:

≤0.3°/h

Non-linéarité du facteur d'échelle:

≤50ppm

Largeur de bande:

≥ 200 Hz

Sensitivité zéro au biais:

≤ 0,07°/h/g

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Capteur de navigation par inertie Giroscope à fibre optique

Gyroscope à fibres optiques à trois axes

Gyroscope optique de fibre de haute précision

Description du produit

Sensor de navigation par inertie de haute précision à fibres optiques

Description du produit

Le 3OG-40M est un capteur de vitesse angulaire inertielle de haute précision basé sur l'effet Sagnac optique, conçu pour mesurer la vitesse angulaire d'une plateforme en mouvement le long de son axe sensible.Au cœur de cet appareil se trouve un anneau à fibre optique, qui sert d'unité de détection de la vitesse angulaire.
Il utilise un circuit de détection numérique en boucle fermée pour extraire la différence de trajectoire optique créée par l'interférence entre les ondes lumineuses se propageant dans le sens horaire et dans le sens inverse.Cette différence de trajectoire optiqueUn système de contrôle de rétroaction sophistiqué convertit alors ce signal en une sortie de tension,permettant la modulation et la démodulation en temps réel.
Grâce à ce mécanisme de contrôle avancé en boucle fermée, le 3OG-40M permet une détection de vitesse angulaire de haute précision avec une stabilité et une fiabilité exceptionnelles.Cela le rend idéal pour les applications nécessitant des mesures d'inertie précises, tels que les systèmes de navigation, de stabilisation et de contrôle du mouvement dans les domaines aérospatial, de la défense et industriel.

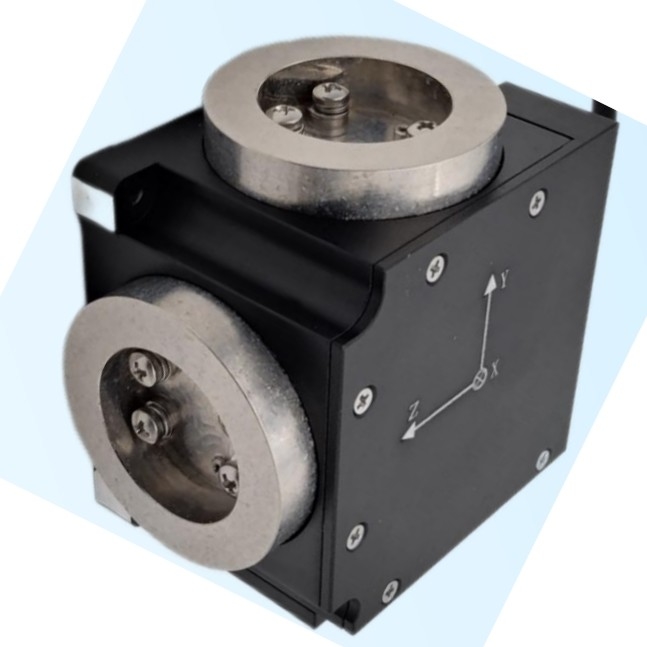

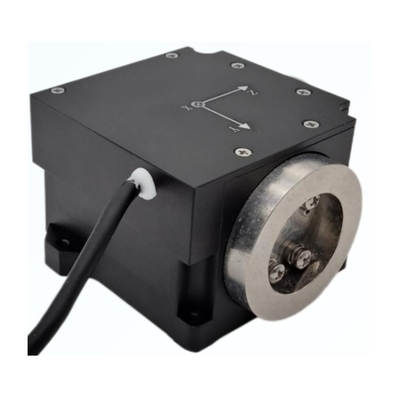

Détails Images

Paramètre technique

Série Numéro	Élément d'essai	Unité	3OG-40, sous réserve de	3OG-40M	3OG-56
1	Dimensions globales	mm	71.5 x 71.5 x 45
2	Heure de début	S	3	3	3
3	Position zéro	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabilité de biais zéro à température ambiante (température constante)	(°) /h	≤ 0,08 ((10 s)	≤ 0,3 (< 10 s)	≤ 1 (deux) s
6	Répétabilité zéro biais	(°) /h	≤ 008	≤ 03	≤ 1
7	Sensitivité zéro au biais	(°) /h/g	≤ 005	≤ 007	≤ 01
8	Marche au hasard coefficient	() /h1/2	≤ 001	≤ 001	≤ 005
9	Facteur d'échelle non linéaire	en ppm	≤ 20	≤ 50	≤ 100
10	Asymétrie du facteur d'échelle	en ppm	≤ 10	≤ 30	≤ 50
11	Répétabilité par facteur d'échelle	en ppm	≤ 20	≤ 50	≤ 100
12	Le seuil	(°) /h	≤ 005	≤ 005	≤ 008
13	Résolution	(°) /h	≤ 005	≤ 005	≤ 005
14	Largeur de bande	Hz	≥ 200	≥ 200	≥ 200
15	Température de fonctionnement	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Température de stockage	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	Plage dynamique	(°) /s	Pour les appareils de type à combustion	Pour les appareils de type à combustion	Pour les véhicules à moteur
18	Voltage d'alimentation	V	+ 5	+ 5	+ 5
19	Puissance à l'état stable consommation	W	≤ 4	≤ 4	≤ 4
20	Température totale constante consommation d'énergie de l'état	W	≤ 8	≤ 8	≤ 8
21	Commencez le téléchargement instantané courant	Une	< 2	< 2	< 2
