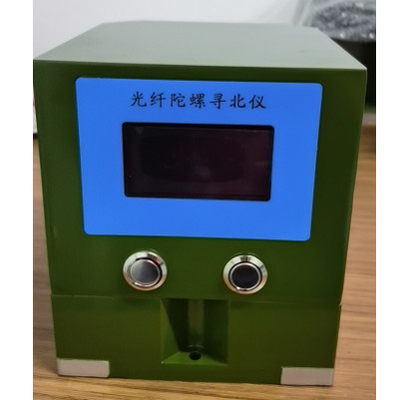

nord dirigé vers le nord de fibre de capteur de l'exactitude 0.1deg trouvant le capteur
Conditions ambiantes
1) La température fonctionnante : -40℃~+65℃ ;
2) Température de stockage : -45℃~+70℃.
3) Sable et poussière : Dans les conditions de sable et de poussière spécifiques en article 2 de GJB150.12, les conditions suivants ne se produiront pas dans le trouveur du nord optique de gyroscope de fibre :
a. L'organisation est trop serrée, collé ou défaut de fonctionnement ;
b. Des composants électriques sont mis ou ne peuvent pas en court-circuit travailler normalement ;
c. Les pièces mécaniques internes sont poussiéreuses.
4) Brouillard de sel
Le trouveur du nord optique de gyroscope de fibre devrait remplir les conditions de jet de sel de GJB150.11.
5) Conditions environnementales humides et chaudes
Hygrométrie : 95% ; la température : 30±2 C ; temps d'entreposage 72 heures.
La résistance d'isolation ne devrait pas être moins de 2 MΩ, la surface métallique ne devrait pas être corrodée, et le revêtement ne devrait pas être boursouflé ou épluché, et il peut fonctionner normalement.
6) Environnement de vibration
Conditions de balayage sinusoïdales d'environnement de vibration
Plage de fréquence : 5Hz~5.5Hz, déplacement de vibration (double amplitude) 25.4mm
Plage de fréquence : 5.5Hz~200Hz, accélération 1.5g de vibration ;
Temps de balayage : 12min ;
Direction de vibration : 3 haches (axe d'axe des abscisses, d'axe des ordonnées, de Z) ;
Chaque axe : 2h ;
7) États environnementaux d'impact
Forme d'onde d'impact : impulsion de moitié-sinus
Accélération maximale : 20g, durée d'impulsion 11ms,
Nombre d'impacts par axe (axe des abscisses, axe des y, axe des z) : 3
8) États environnementaux d'accident
Accélération maximale : 10g
Durée d'impulsion : 16ms
Taux de collision : axe vertical 80 fois/minute
Temps de collision : périodes 1000±10
Direction de collision : avion vertical d'installation
9) Conditions ambiantes pour des voitures de sport
La voiture de sport de route a un kilomètrage de 500 kilomètres. dans :
Route de chemin de terre et de gravier : La vitesse est 20-30 km/h, 300 kilomètres.
Route goudronnée et route bétonnée : la vitesse de véhicule est 30-40 km/h, 200 kilomètres.
10) Compatibilité électromagnétique
La compatibilité électromagnétique se rapporte aux conditions appropriées de GJB151A-97 « des conditions électromagnétiques d'émission et de sensibilité pour l'équipement militaire et les sous-systèmes ».
11) Champ magnétique
Les caractéristiques de fonctionnement du trouveur du nord de compas gyroscopique dans l'état de l'intensité d'induction magnétique (3±0.5) de ×10-4T devraient répondre aux exigences d'index technique.
Représentation électrique
1) Résistance d'isolation
La résistance d'isolation entre les circuits indépendants du trouveur du nord de compas gyroscopique, et entre le circuit et le logement ne devrait pas être moins de 100 MΩ dans des conditions atmosphériques standard.
| Paramètres techniques principaux | ||
| Paramètres | FNF701 | Unité |
| Exactitude dirigée vers le nord (1σ) | ≤0.1 | ° |
| Temps de positionnement du bras du nord | ≤ 3 | minute |
| Exactitude horizontale (lancement et petit pain) | ≤0.05 (1σ) | ° |
| Linéarités circulaires (1σ) | ≤0.1 | ° |
| Puissance-sur le temps de préparation | 6 | minute |
| interface | RS422 | / |
| Poids | <5> | Kilogramme |
| Dimension | 150×170×172 | millimètre |
| Mode fonctionnant |
Après mise sous tension, il commencent l'autotest. Après l'autotest accompli, il réponse au nord de l'ordinateur supérieur commande de recherche. Et après dirigé vers le nord, le dirigé vers le nord le résultat sera envoyé à l'ordinateur supérieur. |
|
| Conditions d'environnement | ||
| Température de fonctionnement | -40 | +65 | ° C |
| Température de stockage | -45~ +70 | ° C |
| Hygrométrie | 95 | % |
| Aspect | La surface métallique ne sera pas rouillée, et le revêtement ne causera pas le boursouflage ou l'épluchage. | |
| Représentation électrique | ||
| Alimentation d'énergie | 24±4V | |
| Puissance | <30w> | |
| Résistance d'isolation |
La résistance d'isolation entre les différents circuits du trouveur du nord de compas gyroscopique et son circuit et logement sera pas moins de 10 MΩ sous atmosphérique standard conditions. |
|
| entretien | ||
| Moyenne des temps de bon fonctionnement | ≥1000 | heures |
| Durée moyenne de reprise | ≤30 | minute |
Dimension
Interface externe
1.1.1 avec la puissance fournie 24V±4V.
1.1.2 avec la fonction de sortie de porte série, la sortie de porte série est définie comme suit :
Le port de communication externe adopte la forme de l'interface série RS422, avec 1 bit de départ, 8 bits d'informations, 1 bit d'arre4t, aucune parité, et une vitesse baud de 9600bps. Les données sont dans le format d'ASIC.
