Inertial Low Drift Fibre Optique Gyro Navigation 1 axe gyroscope

Nom De Marque:	Firepower
Numéro De Modèle:	Les États membres doivent fournir aux autorités compétentes les informations suivantes:
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	50/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Nom de produit:

gyroscope à fibre optique

Plage de mesures:

±300°/s

Stabilité du biais:

≤1 ° / h

Répétabilité sans biais:

≤1 ° / h

Tension d'alimentation:

Application:

Navigation, robotique, aérospatiale

Détails d'emballage:

boîte de sponge+

Capacité d'approvisionnement:

50/month

Mettre en évidence:

Compas gyroscopique optique à inertie de fibre

Bas compas gyroscopique optique de fibre de dérive

Gyroscope d'axe de la navigation 1

Description du produit

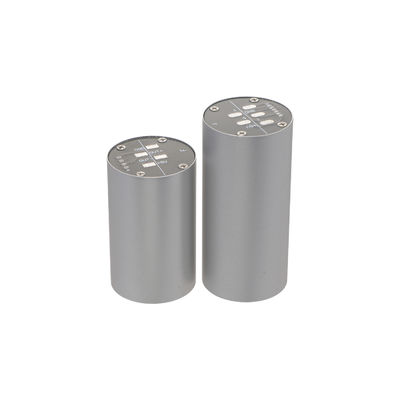

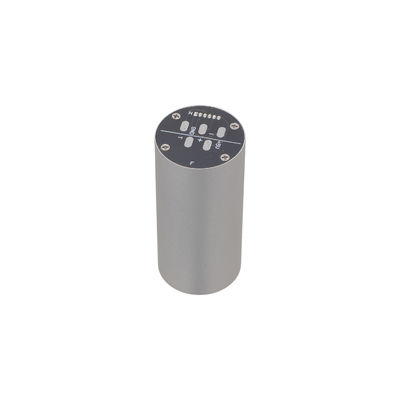

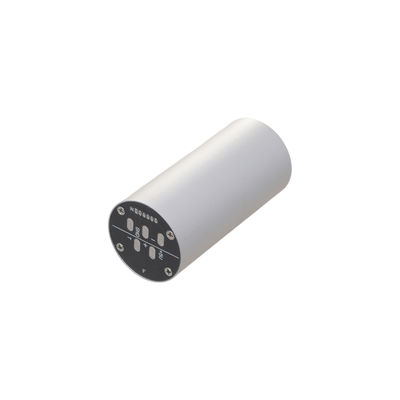

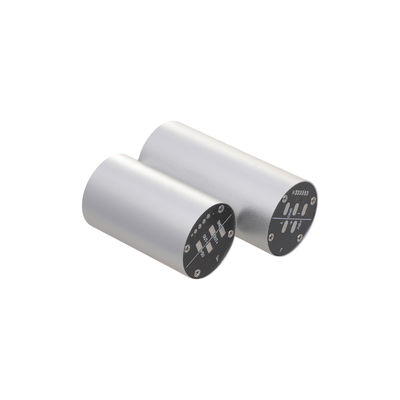

MFOG-091A Gyroscope à fibre optique micro-nano

Un capteur de vitesse angulaire compact, léger et de haute précision basé sur l'effet Sagnac, entièrement compatible avec le Fizoptika VG091. Avec une taille de φ24×51.6mm, une ≤30g, une faible polarisation (≤2°/h), et un ARW ≤0.04°/√h, il offre une excellente stabilité, un démarrage rapide et une large plage de fonctionnement (-40°C à +70°C). Idéal pour les UAV, les systèmes de navigation inertielle, le contrôle robotique et les plateformes de stabilisation.

Composition du produit

Ensemble de chemin optique
Carte de circuit de détection et de contrôle du signal
Squelette de bague en fibre optique, coque et autres pièces structurelles

Spécifications physiques

Dimensions : φ24mm × 51.6mm (cylindrique)
Poids : ≤30g
Température de fonctionnement : -40°C à +70°C
Température de stockage : -55°C à +85°C
Vibration aléatoire : 20g, 20Hz-2000Hz

Principaux paramètres de performance

Paramètre	Spécification
Plage (°/s)	±300
Facteur d'échelle	7±0.7mv/o/s
Non-linéarité du facteur d'échelle (ppm)	≤1000
Stabilité du biais nul (10s, 1σ, °/H)	≤2
Répétabilité du biais nul (1σ, °/H)	≤2
Marche aléatoire angulaire (°/H 1/2)	≤0.04
Biais nul (°/s)	≤0.05
Largeur de bande 3dB (Hz)	≥450
Alimentation (V)	5±0.15
Consommation électrique (W)	≤0.7

Interfaces mécaniques et électriques

La surface cylindrique sert de surface d'installation, utilisant des pinces pour le montage.

Exigences d'alimentation

Paramètre	Spécification
Tension	4.85V-5.15V
Ondulation	20mV
Courant	0.2A

Interface électrique

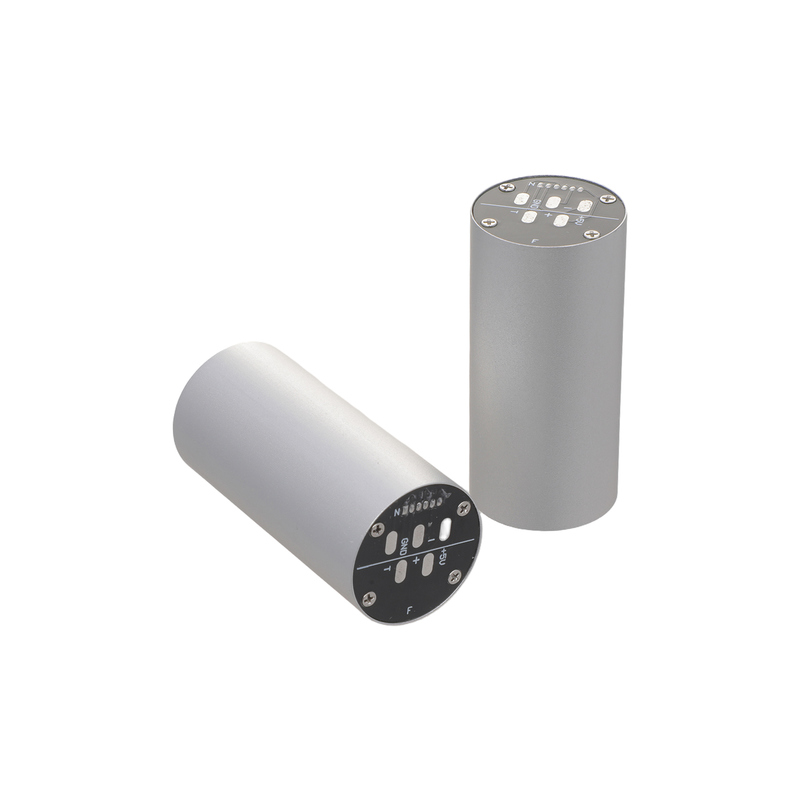

Le MFOG-091A se connecte électriquement via des pastilles de connexion avec une sortie de tension analogique différentielle (impédance de sortie 1kΩ).

Numéro de broche	Définition	Remarques
1	5V	Alimentation
2	Out-	Sortie différentielle
3	Out+	Sortie différentielle
4	GND	Masse d'alimentation
