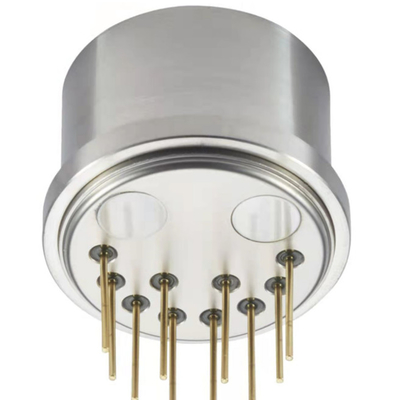

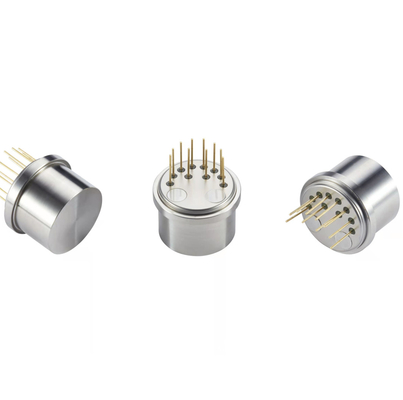

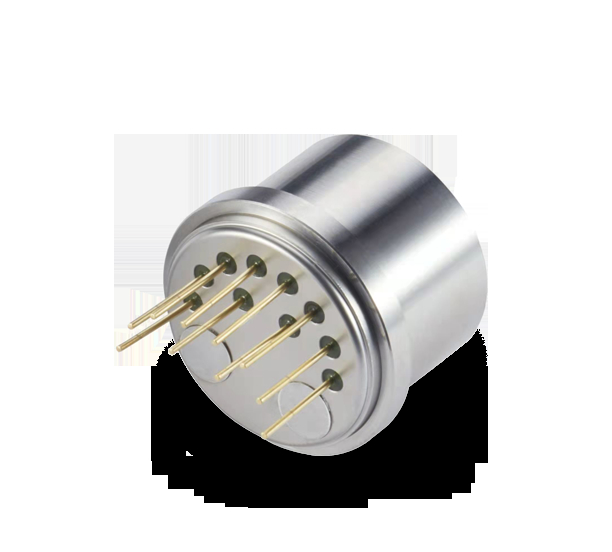

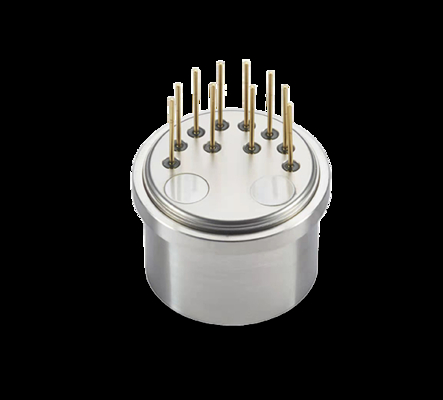

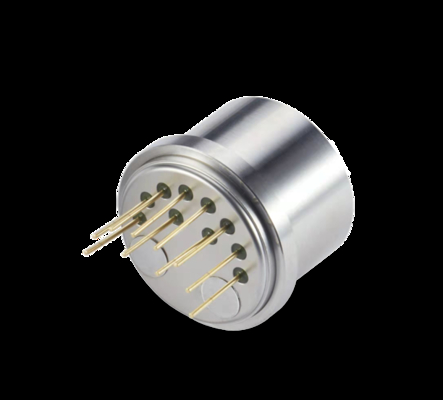

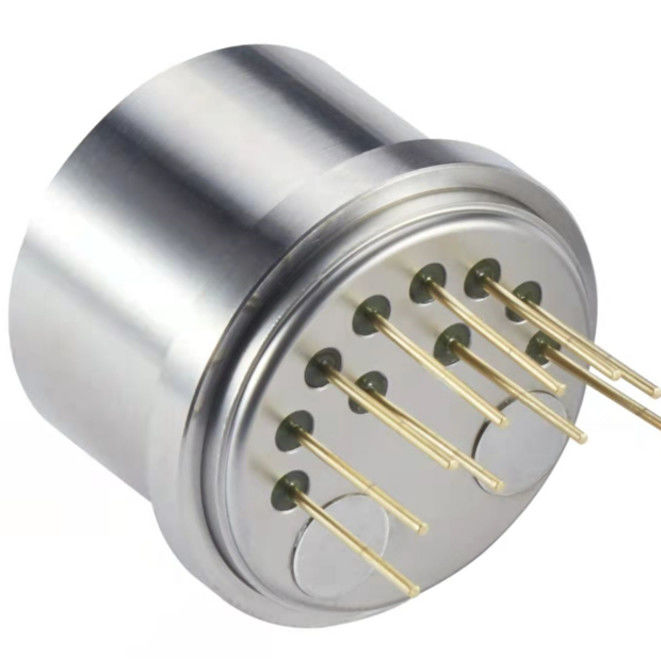

Bas quartz à inertie polarisé de forte stabilité de flexure de mètre de vibration petit

Nom De Marque:	Firepower
Numéro De Modèle:	JB4-01
Nombre De Pièces:	1
Prix:	600~1190
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Nom du produit:

accéléromètre de navigation

Application du projet:

mesure précise de l'accélération

valeur de déviation:

≤ 20 mg

Coefficient de température:

< 100 μg /°C

Facteur d'échelle:

1.1·1.4 (mA/g)

bruit:

＜3000 (0-10000Hz) (µg-rms)

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/month

Mettre en évidence:

Bas mètre de vibration à inertie polarisé

Petit accéléromètre de flexure de quartz

Transducteur de vibration de quartz de flexure

Description du produit

Compteur de vibrations inertielles à faible polarisation et haute stabilité, quartz à petite flexion

Spécifications du produit

Attribut	Valeur
Nom du produit	Accéléromètre de navigation
Application	Mesure précise de l'accélération
Valeur de déviation	≤20mg
Coefficient de température	＜100μg/℃
Facteur d'échelle	1.1～1.4(mA/g)
Bruit	＜3000(0-10000Hz)(µg-rms)

Aperçu du produit

La série JB4 est un compteur de vibrations inertielles à faible coût offrant une grande stabilité, une faible polarisation et une construction en quartz à petite flexion. Ce transducteur de vibrations offre des caractéristiques de performance exceptionnelles pour les applications de mesure précise de l'accélération.

Principales caractéristiques

Fonctionnement à faible décalage
Mesure à haute résolution
Stabilité exceptionnelle
Précision de pointe
Faible consommation d'énergie
Excellente capacité de surcharge
Taille compacte
Solution économique
Large plage de mesure

Description technique

L'accéléromètre de la série JB4 présente une résistance aux températures élevées et aux chocs. Utilisant une conception unique et une technologie d'emballage avancée, il offre des performances supérieures dans des environnements exigeants avec une excellente fiabilité.

L'appareil intègre un circuit dédié qui fournit une sortie proportionnelle à l'entrée d'accélération, permettant la mesure de l'accélération statique et dynamique. Les utilisateurs peuvent sélectionner des résistances d'échantillonnage appropriées pour une sortie de précision optimale. Le capteur de température intégré permet de compenser la valeur de déviation et le facteur d'échelle, minimisant ainsi les effets de la température.

Caractéristiques de performance

N°	Paramètre	JB4	JB4	JB4
1	Plage de mesure de sortie (g)	±30	±30	±30
2	Valeur de déviation (mg)	＜20	＜40	＜40
2.1	Répétabilité globale sur 1 mois (µg)	＜150	＜250	＜250
2.2	Coefficient de température (µg/℃)	＜100	＜150	＜150
3	Facteur d'échelle (mA/g)	1.1～1.4	1.1～1.4	1.1～1.4
3.1	Répétabilité globale sur un mois (ppm)	＜150	＜250	＜250
3.2	Coefficient de température (ppm)	＜200ppm	＜200ppm	＜200ppm
4	Erreur d'installation (µrad)	＜1500	＜1500	＜1500
5	Vibration (µg/g2rms)	＜100(50-500Hz)	＜100(50-500Hz)	＜100(50-500Hz)
6	Bruit (µg-rms)	＜3000(0-10000Hz)	＜3000(0-10000Hz)	＜3000(0-10000Hz)
7	Plage de température de fonctionnement (℃)	-55～96	-55～125	-55～180
8	Choc (g)	500 0.5ms	1000 0.5ms	1000 0.5ms
9	Vibration sinusoïdale (g)	25@30-500Hz	25@30-500Hz	25@30-500Hz
10	Résolution (µg)	＜10	＜10	＜10
11	Bande passante (Hz)	＞300	＞300	＞300
12	Consommation de courant (mA)	＜20	＜20	＜20
13	Consommation d'énergie (mW) @ ±15VDC	＜480	＜480	＜480
14	Tension d'entrée	±13 à ±18	±13 à ±18	±13 à ±18
15	Poids (grammes)	55 nominal, 65 max	55 nominal, 65 max	55 nominal, 65 max
16	Diamètre de montage	Ф1.0±0.005(pouces)	Ф25mm	Ф25mm
17	Hauteur maximale (pouces)	0.617 Max	0.617 Max	0.617 Max
18	Matériau du boîtier	Acier inoxydable série 300

Applications

● Forage et mesure d'inclinaison

● Aéronautique et astronautique

● Instruments et équipements
