Introduction du produit
Accéléromètre flexible à quartz ACC1-fiche de données-v3.2- Je ne sais pas.
L'accéléromètre flexible en quartz de la série ACC1 est un accéléromètre de haute précision avec une excellente stabilité à long terme, une répétabilité, des performances de démarrage, une adaptabilité environnementale et une grande fiabilité.Il peut être utilisé pour des essais statiques et dynamiquesIl s'agit également d'un capteur de vibration standard et d'un capteur d'inclinaison.
Le courant de sortie du produit a une relation linéaire avec la force ou l'accélération,et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par le calcul pour obtenir une sortie de haute précisionLe capteur de température intégré peut être utilisé pour compenser le biais et le facteur d'échelle et réduire l'influence de la température ambiante selon les exigences de l'utilisateur.
Le dessin de contour
Version standard de l'accéléromètre
Paramètres techniques
| Numéro | Paramètre | Le nombre de points de contrôle | Le nombre de points de contrôle | Le nombre de points de contrôle |
| 1 | Portée | Pour les appareils de type à commande numérique | Pour les appareils de type à commande numérique | Pour les appareils de type à commande numérique |
| 2 | Le seuil | 5 μg | 5 μg | 5 μg |
| 3 | Le biais K0/K1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | Facteur d'échelle K1 | 10,0 à 1,30 mA/g | 10,0 à 1,30 mA/g | 10,0 à 1,30 mA/g |
| 5 | Coefficient non linéaire de classe II K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0 g Stabilité à court terme de 4 heures | ≤ 10 μg | ≤ 10 μg | ≤ 10 μg |
| 7 | 1 g Stabilité à court terme de 4 heures | ≤ 10 ppm | ≤ 10 ppm | ≤ 10 ppm |
| 8 |
Répétabilité complète du biais |
≤ 10 μg | ≤ 15 μg | ≤ 25 μg |
| 9 | Répétabilité complète par facteur d'échelle σ K1/K1 (1σ, 1 mois) | ≤ 10 ppm | ≤ 20 ppm | ≤ 30 ppm |
| 10 |
Coefficient non linéairerépétabilité complèteK2/K1 (1σ, 1 mois) |
≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 11 | Coefficient de température de biais (moyenne de température totale) |
≤ ± 10 μg /°C | ≤ ± 20 μg /°C | ≤ ± 30 μg /°C |
| 12 | Température du facteur d'échelle Coefficient (moyenne sur Température) |
≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Bruit (840 Ω de résistance à l'échantillonnage) | ≤ 5 mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Fréquence naturelle | 400 à 800 Hz | 400 à 800 Hz | 400 à 800 Hz |
| 15 | Largeur de bande | 800 à 2500 Hz | 800 à 2500 Hz | 800 à 2500 Hz |
| 16 | Vibrations aléatoires | 6g ((20 à 2000 Hz) | 6g ((20 à 2000 Hz) | 6g ((20 à 2000 Hz) |
| 17 | Les effets | 100 g, 8 ms et 1/2 sin | 100 g, 8 ms et 1/2 sin | 100 g, 8 ms et 1/2 sin |
| 18 | Plage de température de fonctionnement | -55 à +85°C | -55 à +85°C | -55 à +85°C |
| 19 | Plage de température de stockage | -60 à + 120°C | -60 à + 120°C | -60 à + 120°C |
| 20 | Énergie électrique | ± 12 à ± 15 V | ± 12 à ± 15 V | ± 12 à ± 15 V |
| 21 | Consommation en cours | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Capteur de température | Option | Option | Option |
| 23 | Taille | F25.4X30 mm | F25.4X30 mm | F25.4X30 mm |
| 24 | Le poids | ≤ 80 g | ≤ 80 g | ≤ 80 g |

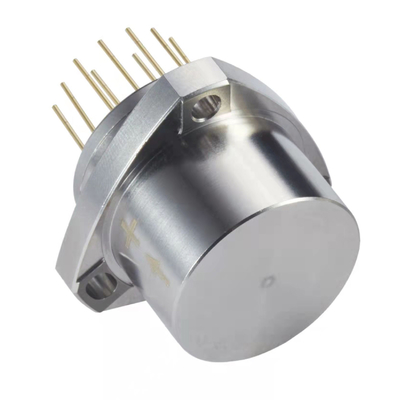

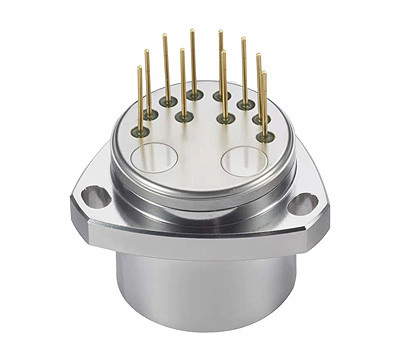

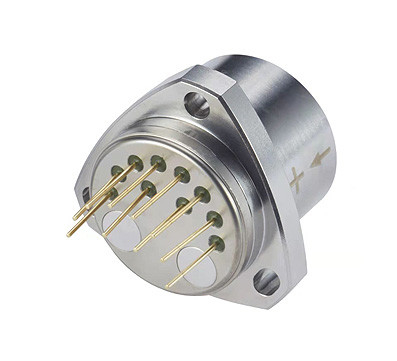

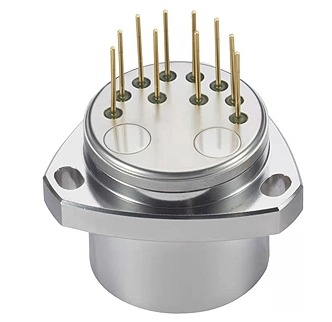

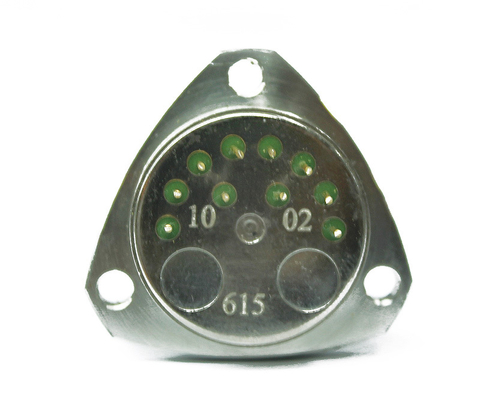

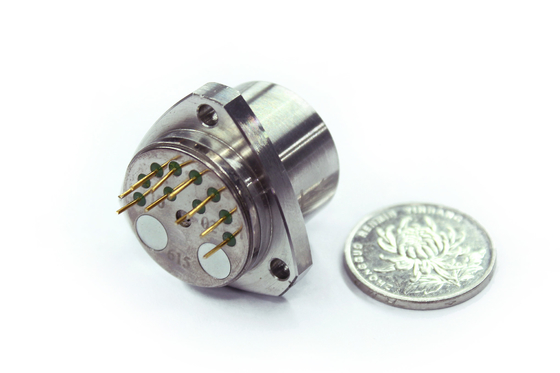

Photo détaillée
