Magnétomètre intelligent gyroscopique de Digital pour la direction de résistance à champ magnétique d'incident

un magnétomètre numérique intelligent gyroscopique détecter la force et la direction d'un champ magnétique d'incident

PRODUCTION

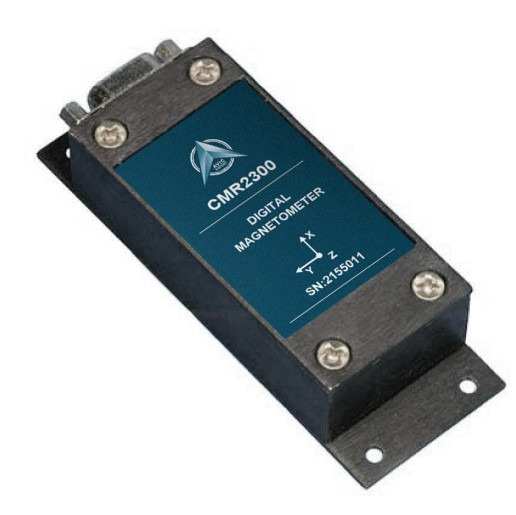

L'AVIC CMR2300 est un magnétomètre numérique intelligent gyroscopique pour détecter la force et la direction d'un champ magnétique d'incident. Les trois des capteurs magnétorésistants d'AVIC sont orientés dans des directions orthogonales des composants pour mesurer de X, de Y et de Z vecteur d'un champ magnétique. Ces sorties de capteur sont converties en valeurs numériques de 16 bits à l'aide d'un convertisseur interne d'A/D de delta-sigma. À bord magasins d'EEPROM la configuration du magnétomètre pour à opération cohérente. La sortie de données est RS-232 duplex périodique ou RS-485 semi-duplex avec 9600 ou 19 200 débits. Une version de kit du développement RS-232 est disponible qui inclut un programme de démo de fenêtres, un câble d'interface, un adaptateur à C.A., et une housse de transport compatibles.

▶CARACTÉRISTIQUE PRINCIPALE

• De grande précision au-dessus du gauss ±1, <0>

• Gamme du gauss ±2, <70>

• Gyroscopique (X, Y, Z) sorties numériques

• 10 à 154 échantillons par seconde, sélectionnable

• Interfaces des données RS-232 ou RS-485 périodiques

• Carte PCB ou options en aluminium de clôture

• 6-15 interface non réglementée d'alimentation d'énergie de C.C de volt

▶APPLICATION • Référence d'attitude

• Faire le tour et navigation

• Le trafic et détection de véhicule

• Détection d'anomalie

• Instrumentation de laboratoire

• Système de sécurité

Dimension de carte PCB et PINOUT

Numéro de commande de COMMANDE d'INFORMATIOIN :

Produits CMR2300-D00-232 : Carte PCB seulement (aucune clôture), entrée-sortie RS-232

CMR2300-D00-485 : Carte PCB seulement (aucune clôture), entrée-sortie RS-485

CMR2300-D20-232 : Clôture de Flux-base, entrée-sortie RS-232

CMR2300-D20-485 : Clôture de Flux-base, entrée-sortie RS-485

CMR2300-D21-232 : Clôture de Prolongé-base, entrée-sortie RS-232

CMR2300-D21-485 : Clôture de Prolongé-base, entrée-sortie RS-485

CMR2300-D20-232-DEMO : Demo Kit, clôture de Flux-base, entrée-sortie RS-232

CMR2300-D21-232-DEMO : Demo Kit, clôture de Prolongé-base, RS-232 I
