Description du produit

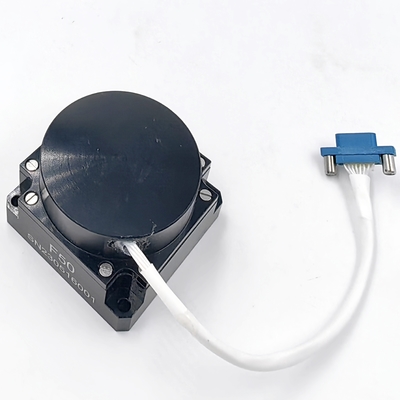

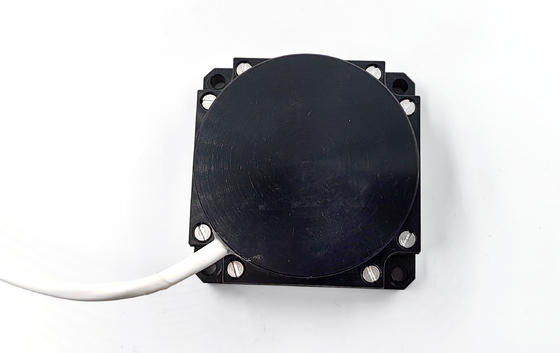

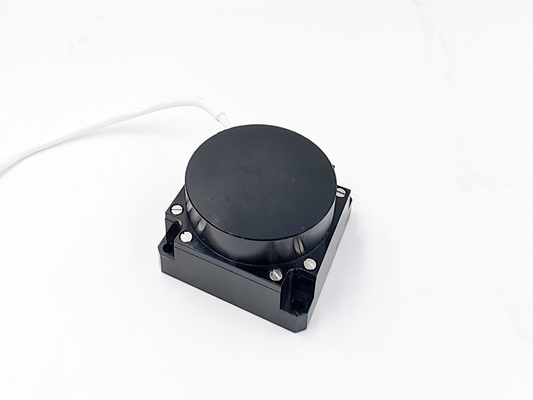

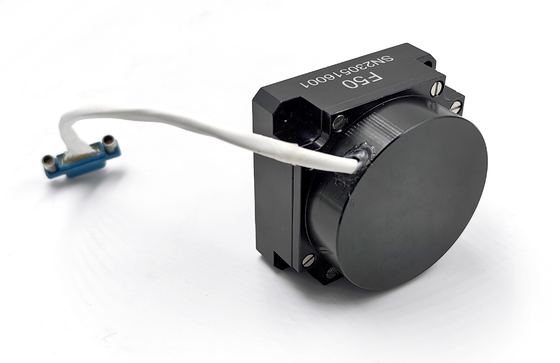

Le gyroscope à fibre optique à axe unique F50 est un capteur de vitesse angulaire de moyenne précision à l'état solide qui intègre la lumière, les machines et l'électricité.Le produit présente les caractéristiques d'une grande précision, petite taille, poids léger, fiabilité élevée et performances à coût élevé.

La stabilité de biais zéro du produit est inférieure ou égale à 0,5°/h (10s smooth), la bande passante de fréquence de réponse, alimentation en courant continu +5V, puissance inférieure à 4W,et la méthode de communication numérique RS422 est adoptée, qui est pratique à utiliser pour les utilisateurs, et est un dispositif inertiel idéal pour remplacer le gyroscope mécanique traditionnel.

Domaines d'application: applications dans les systèmes de navigation par inertie de moyenne précision, les systèmes de positionnement et d'orientation, les systèmes de mesure de l'attitude, les systèmes de stabilisation par servo, etc.

Composition

a) unité de voie optique: comprenant une source lumineuse dopée d'erbium, un anneau de fibres, un modulateur de phase optique intégré, un coupleur de fibres, un photodétecteur;
b) unité de circuit: circuit de conduite de la source lumineuse, circuit de détection et de commande du signal;
c) Les pièces de structure gyroscopique.

Paramètres techniques

Forme et dimensions de l'installation


Dimension totale: (unité: mm)
Φ50 X 36 (OD X H)
Surfaces de montage 50 x 50 mm
Dimensions de l'installation: vis de 41 x 41, 4 m3
Le poids:220±30 g
