compas gyroscopique optique de fibre
Created with Pixso.

Sortie analogique en nanofibre optique pour gyroscope de qualité industrielle

Sortie analogique en nanofibre optique pour gyroscope de qualité industrielle

Nom De Marque: Firepower
Numéro De Modèle: FCG24D
Nombre De Pièces: 1
Prix: 1600 USD
Conditions De Paiement: T/T
Capacité à Fournir: 100/mois
Informations détaillées
Lieu d'origine:
La Chine
Certification:
CE
Mode de sortie:
Analogue
Connecteur:
Plat de soudure
Axe de mesure:
1
Consommation:
≤0.7w
Énergie:
5 (±0.15) V
Marche au hasard:
≤0.1°/√h (1σ)
Détails d'emballage:
Boîte de Sponge+
Capacité d'approvisionnement:
100/mois
Mettre en évidence:

Gyroscope optique de soudure de fibre de plat

,

Gyroscope optique nano micro de fibre

,

Compas gyroscopique optique de grande précision de fibre

Description du produit

Gyroscope à fibre optique micro-nano, haute précision, faible coût


1 Champ d'application
Le présent document spécifie les exigences et les méthodes d'utilisation et d'entretien du gyroscope à fibre optique micro-nano FCG-24.
2 Références et normes
GJB1649-1993 Programme de contrôle ESD pour les produits électroniques
3 Définitions
Aucune.
4 Introduction du produit
4.1 Vue d'ensemble du produit
Le gyroscope à fibre optique micro-nano FCG-24 (ci-après dénommé "le présent produit") est un capteur de vitesse angulaire intégrant l'optique à la sortie analogique, la mécanique et l'électronique.Il est basé sur l'effet Sagnac., intègre une variété d'appareils en fibre micro-nanométrique, et réalise le processus de détection en détectant,traitement et rétroalimentation de la différence de phase générée par deux faisceaux lumineux se propageant dans des directions opposées.
Ce produit est principalement composé de composants de voie optique, de composants de circuit et de composants structurels. Il présente les caractéristiques de structure simple, pas de pièces mobiles, pas de pièces d'usure, démarrage rapide,petite tailleIl peut être appliqué à ce contrôle d'attitude et à la mesure du support.
4.2 Composition
Le produit est principalement composé des composants suivants:
A) un ensemble de voies optiques;
B) carte de circuit de détection et de contrôle du signal;
C) Esquelette, coquille et autres pièces structurelles d'anneaux de fibres optiques;

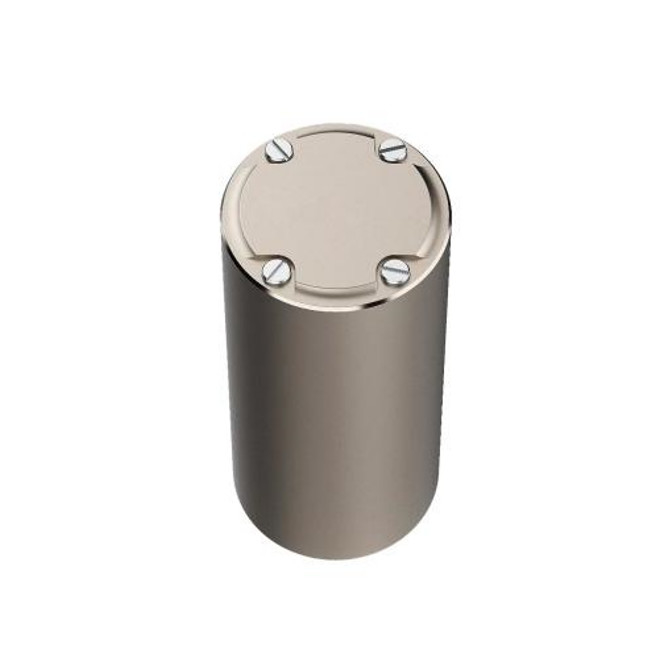

4.3 Apparence et dimensions
Le produit est cylindrique, avec des dimensions globales de φ24 mm × 40 mm
Sortie analogique en nanofibre optique pour gyroscope de qualité industrielle 0
Fig. 1 Dessin de contour du gyroscope à fibre optique micro-nanométrique MFOG-24
4.4 Poids
≤ 40 g.
4.5 Température de fonctionnement
-40°C à plus de 65°C.
4.6 Température de stockage
- 55°C à plus de 85°C.
4.7 Vibrations aléatoires
Niveau de vibration aléatoire: 20 g, gamme de fréquences: 20 Hz à 2000 Hz.


Tableau 1 Principaux paramètres de performance

Les postes Le MFOG24D Unité
Mode de sortie Analogue
Connecteur Plaque de soudage
Axe 1
Consommation ≤ 07 Le
Énergie 5 (± 0,15) V
Marche au hasard ≤ 01 °/√h(1σ)
Portée ≥ 500 °/s
Bias (10s,1σ) ≤ 2

°/h


Les préjugés (Allan) ≤ 02 °/h
Répétabilité du biais (Allan) ≤ 02 °/h
Facteur d'échelle

4


Le nombre de cycles est le suivant:
Facteur d'échelle Non linéaire ≤ 1000 PPM ((1σ)
Temps de démarrage ≤ 1 s
Largeur de bande 450 Hz
Temps de travail. -45 à +70 °C
Température de stockage. -55 à +85 °C
Vibration 20 à 2000,0.04 Pour les appareils de surveillance de la sécurité
Les dimensions Φ24*40 mm
Le poids ≤ 30 g
