Gyroscope optique micro de fibre avec le BROUILLARD nano de dispositifs de fibre de sortie analogique

Nom De Marque:	Firepower
Numéro De Modèle:	FCG24D
Nombre De Pièces:	1
Prix:	1600 USD
Conditions De Paiement:	T/T
Capacité à Fournir:	100/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

Mode de sortie:

Analogue

Portée:

≥500°/s

Polarisation (Allan):

≤0.2°/h

Consommation:

≤0.7w

Énergie:

5 (±0.15) V

Marche au hasard:

≤0.1°/√h (1σ)

Facteur d'échelle:

4 mv/° /s

Détails d'emballage:

Boîte de Sponge+

Capacité d'approvisionnement:

100/mois

Mettre en évidence:

Gyroscope optique nano de fibre

Gyroscope optique micro de fibre

Compas gyroscopique optique de fibre de sortie analogique

Description du produit

Gyroscope optique à micro-fibre avec sortie analogique

1 Champ d'application

Le présent document spécifie les exigences et les méthodes d'utilisation et d'entretien du gyroscope à fibre optique micro-nano FCG-24.

2 Références et normes

GJB1649-1993 Programme de contrôle ESD pour les produits électroniques

3 Définitions

Aucune.

4 Introduction du produit

4.1 Vue d'ensemble du produit

Le gyroscope à fibre optique micro-nano FCG-24 (ci-après dénommé "le présent produit") est un capteur de vitesse angulaire intégrant l'optique à la sortie analogique, la mécanique et l'électronique.Il est basé sur l'effet Sagnac., intègre une variété d'appareils en fibre micro-nanométrique, et réalise le processus de détection en détectant,traitement et rétroalimentation de la différence de phase générée par deux faisceaux lumineux se propageant dans des directions opposées.

Ce produit est principalement composé de composants de voie optique, de composants de circuit et de composants structurels. Il présente les caractéristiques de structure simple, pas de pièces mobiles, pas de pièces d'usure, démarrage rapide,petite tailleIl peut être appliqué à ce contrôle d'attitude et à la mesure du support.

4.2 Composition

Le produit est principalement composé des composants suivants:

A) un ensemble de voies optiques;

B) carte de circuit de détection et de contrôle du signal;

C) Esquelette, coquille et autres pièces structurelles d'anneaux de fibres optiques;

4.3 Apparence et dimensions

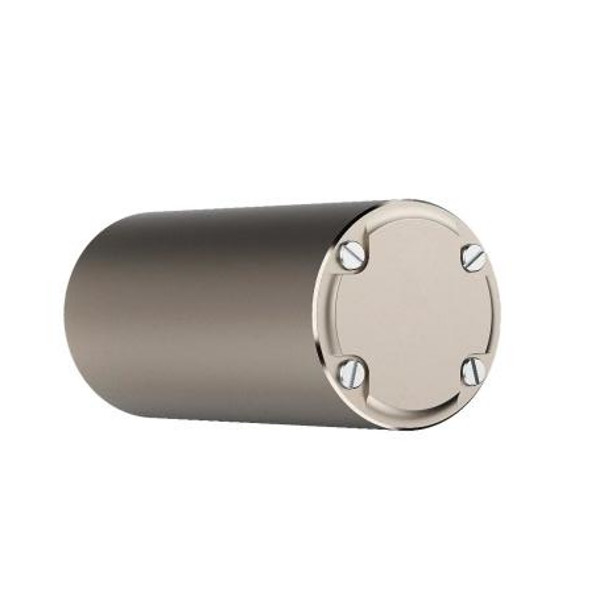

Le produit est cylindrique, avec des dimensions globales de φ24 mm × 40 mm

Fig. 1 Dessin de contour du gyroscope à fibres optiques micro-nano FCG-24

4.4 Poids

≤ 40 g.

4.5 Température de fonctionnement

-40°C à plus de 65°C.

4.6 Température de stockage

- 55°C à plus de 85°C.

4.7 Vibrations aléatoires

Niveau de vibration aléatoire: 20 g, gamme de fréquences: 20 Hz à 2000 Hz.

Tableau 1 Principaux paramètres de performance

Les postes	Pour les appareils électroniques	Unité
Mode de sortie	Analogue
Connecteur	Plaque de soudage
Axe	1
Consommation	≤ 07	Le
Énergie	5 (± 0,15)	V
Marche au hasard	≤ 01	°/√h(1σ)
Portée	≥ 500	°/s
Bias (10s,1σ)	≤ 2	°/h
Les préjugés (Allan)	≤ 02	°/h
Répétabilité du biais (Allan)	≤ 02	°/h
Facteur d'échelle	4	Le nombre de cycles est le suivant:
Facteur d'échelle Non linéaire	≤ 1000	PPM ((1σ)
Temps de démarrage	≤ 1	s
Largeur de bande	450	Hz
Temps de travail.	-45 à +70	°C
Température de stockage.	-55 à +85	°C
Vibration	20 à 2000,0.04	Pour les appareils de surveillance de la sécurité
Les dimensions	Φ24*40	mm
Le poids	≤ 30	g

4.9.1 Interface mécanique

La surface inférieure du produit est la surface de montage, avec 3 fils M3 et connexion mécanique externe.

Figure 2 Dimension de l'installation

4.9.2 Exigences de puissance

L'alimentation externe du produit comporte deux circuits et les prescriptions sont indiquées au tableau 2:

Tableau 2 Exigences en matière d'alimentation externe

	+5V
Voltage	4.85V à 5,15V
Ressort	20 mV
Courant électrique	0.25A
