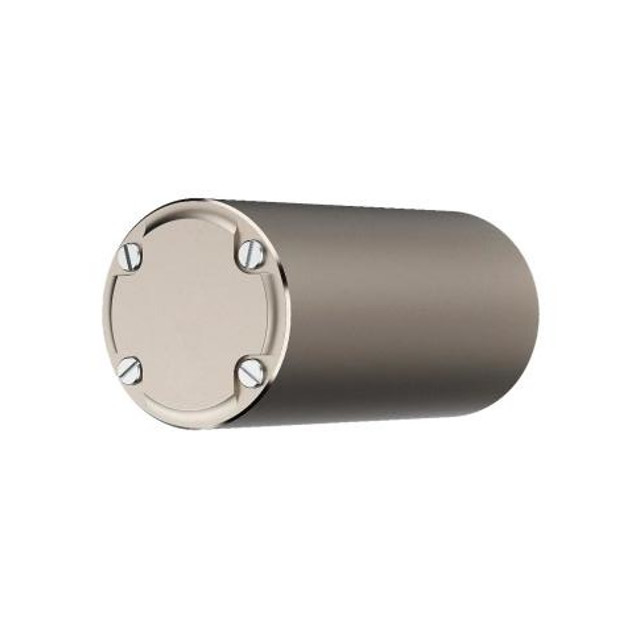

Compas gyroscopique optique de fibre de Choise de mode sortie RS422 nouveau près de compas gyroscopique de BROUILLARD et de MEMS

Nom De Marque:	Firepower
Numéro De Modèle:	FCG24A
Nombre De Pièces:	1
Prix:	1600 USD
Conditions De Paiement:	T/T
Capacité à Fournir:	100/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

Mode de sortie:

RS422

Portée:

≥500°/s

Polarisation (Allan):

≤0.2°/h

Consommation:

≤0.7w

Énergie:

5 (±0.15) V

Marche au hasard:

≤0.04°/√h (1σ)

Facteur d'échelle:

4 mv/° /s

Détails d'emballage:

Boîte éponge +

Capacité d'approvisionnement:

100/mois

Mettre en évidence:

Compas gyroscopique optique de la fibre RS422

compas gyroscopique optique de la fibre 0.7w

Compas gyroscopique optique de fibre de la CE

Description du produit

nouveau choise de compas gyroscopique près de compas gyroscopique de BROUILLARD et de MEMS

Paramètres d'optimisation du traitement principaux du tableau 1

Articles	FCG24D	Unité
Mode sortie	Analogue
Connecteur	Plat de soudure
Axe	1
Consommation	≤0.7	W
Alimentation d'énergie	5 (±0.15)	V
Marche aléatoire	≤0.1	°/√h (1σ)
Gamme	≥500	°/s
Polarisez (10s, 1σ)	≤2	°/h
Polarisation (Allan)	≤0.2	°/h
Répétabilité polarisée (Allan)	≤0.2	°/h
Facteur de proportionnalité	4	mv/° /s
Non-linéarité de facteur de proportionnalité	≤1000	Page par minute (1σ)
Commencez temps	≤1	s
Largeur de bande	450	Hertz
Temp travaillant.	-45~+70	℃
Temp de magasin.	-55~+85	℃
Vibration	20~2000,0.04	Hertz, ² /Hz de g
Dimensions	Φ24*40	millimètre
Poids	≤30	g

1 portée

Ce document spécifie les conditions et les méthodes pour l'entretien d'utiliser-et du gyroscope optique de fibre du micro-nano FCG-24 (produit pour faire court).

2 références et normes

Programme de gestion de GJB1649-1993 ESD pour les produits électroniques

3 définitions

Aucun.

Lancement de produit 4

4,1 aperçu de produit

Le gyroscope optique de fibre du micro-nano FCG-24 (s'est ci-après rapporté en tant que ce produit) est une optique de intégration de capteur de taux angulaire avec la sortie analogique, la mécanique et l'électronique. Il est basé sur l'effet de Sagnac, intègre un grand choix de dispositifs de fibre de micro-nano, et réalise le procédé de détection en détectant, en traitant et en rétroagissant la différence de phase produite par deux faisceaux de lumière propageant dans des directions opposées.

Ce produit se compose principalement de composants optiques de chemin, de composants de circuit et de composants structurels. Il a les caractéristiques de la structure simple, aucune pièces mobiles, aucune pièces d'usage, début rapide, petite taille, poids léger et ainsi de suite. Et peut être s'appliquer à ces pilotage et mesure du transporteur.

4,2 composition

Le produit se compose principalement de composants suivants :

A) un ensemble optique de chemin ;

B) Carte de signal de détection et de commande ;

C) Squelette de fibre optique d'anneau, coquille et d'autres pièces structurelles ;

4,3 aspect et dimension

Le produit est cylindrique, avec des dimensions hors-tout du × 40mm de φ24 millimètre

Fig. 1 dessin d'ensemble de gyroscope optique de fibre du micro-nano FCG-24

4,4 poids

≤40g.

4,5 température de fonctionnement

-40℃~+65℃.

4,6 température de stockage

-55℃~+85℃.

4,7 vibration aléatoire

Niveau aléatoire de vibration : 20g, plage de fréquence : 20Hz | 2000Hz.

4.9.1 interface mécanique

Le fond du produit est la surface de montage, avec 3 fils M3 et connexion mécanique externe.

Dimension d'installation du schéma 2

4.9.2 alimentation électrique

Le bloc d'alimentation externe au produit a deux circuits, et les conditions sont montrées dans le tableau 2 :

Conditions de bloc d'alimentation externe du tableau 2

	+5V
Tension	4.85V~5.15V
Ondulation	20mV
Courant électrique	0.25A
