Capteur de rechange d'aimant d'axe de la sortie numérique 3 du magnétomètre HMR2300

Capteur de remplacement du magnétomètre HMR2300, sortie numérique, magnétomètre à 3 axes, magnétomètre de haute précision

Spécification

Le CMR2300 est un magnétomètre numérique intelligent à trois axes pour détecter la force et la direction d'un champ magnétique incident. Les trois capteurs magnéto-résistifs sont orientés dans des directions orthogonales pour mesurer les composantes vectorielles X, Y et Z d'un champ magnétique. Ces sorties de capteurs sont converties en valeurs numériques sur 16 bits à l'aide d'un convertisseur A/N delta-sigma interne. Une EEPROM embarquée stocke la configuration du magnétomètre pour un fonctionnement cohérent. La sortie de données est série full-duplex RS-232 ou half-duplex RS-485 avec des débits de données de 9600 ou 19 200. Une version du kit de développement RS-232 est disponible qui comprend un programme de démonstration compatible Windows, un câble d'interface, un adaptateur secteur et un étui de transport.

▶ PRINCIPALE CARACTÉRISTIQUE

• Haute précision sur ±1 gauss,<0,5 % de l'échelle complète

• Plage de ±2 gauss,<70 µgauss de résolution

• Trois axes (X, Y, Z) Sorties numériques

• 10 à 154 échantillons par seconde, sélectionnable

• Interfaces de données série RS-232 ou RS-485

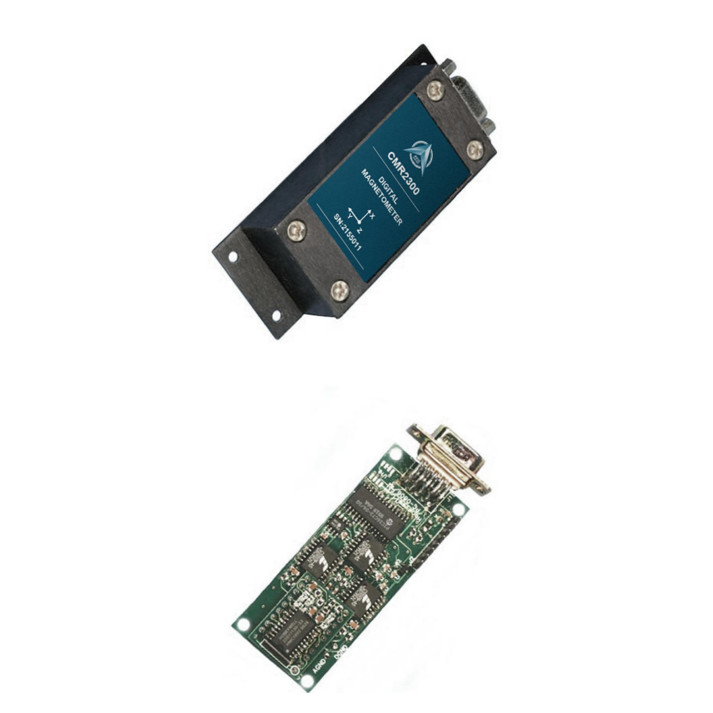

• Options de boîtier PCB ou aluminium

• Interface d'alimentation non régulée CC de 6 à 15 volts

Dimension et brochage du PCB

INFORMATIONS DE COMMANDE Numéro de commande :

Produits CMR2300-D00-232 : PCB uniquement (sans boîtier), E/S RS-232

CMR2300-D00-485 : PCB uniquement (sans boîtier), E/S RS-485

CMR2300-D20-232 : Boîtier affleurant, E/S RS-232

CMR2300-D20-485 : Boîtier affleurant, E/S RS-485

CMR2300-D21-232 : Boîtier à base étendue, E/S RS-232

CMR2300-D21-485 : Boîtier à base étendue, E/S RS-485

CMR2300-D20-232-DEMO : Kit de démonstration, boîtier affleurant, E/S RS-232

CMR2300-D21-232-DEMO : Kit de démonstration, boîtier à base étendue, E/S RS-232
