Capteur précis de magnétomètre de Digital, analogue de capteur magnétique de l'axe HMR2300 3

Name: Capteur précis de magnétomètre de Digital, analogue de capteur magnétique de l'axe HMR2300 3
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	CMR2300
Nombre De Pièces:	1
Prix:	1300~1500
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	100 par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Portée:

+/--2 gauss

Résolution:

gauss de 67 m

Erreur de Hysterisis:

0.01%FS

Erreur de gain:

0.05%FS

compensez l'erreur:

0.01%FS

Le poids:

98g

Détails d'emballage:

boîte

Capacité d'approvisionnement:

100 par mois

Mettre en évidence:

Capteur du magnétomètre RS-232

Capteur magnétique de l'axe HMR2300 3

Trouveur magnétique de nord vrai

Description du produit

Capteur numérique de magnéomètre 3 axes Capteur magnétique analogue de HMR2300 Finder de nord magnétique précis

▶ Caractéristique principale

• Haute précision Au-dessus de ± 1 gauss, < 0,5% à pleine échelle

• Plage de ± 2 gauss, résolution < 70 μgauss

• Sorties numériques sur trois axes (X, Y, Z)

• 10 à 154 échantillons par seconde, sélectionnables

• Interfaces de données série RS-232 ou RS-485

• Options de boîtier en PCB ou en aluminium

• Interface d'alimentation en courant continu non régulée de 6 à 15 volts

Spécification

Caractéristiques	Conditions d'utilisation	- Je vous en prie.	Le type	Je suis désolé.	Unités
Énergie
Voltage d'alimentation	Pin 9 référencé à Pin 5 ((Terre)	6.5		15	Volts
Courant d'alimentation	Versage = 15V. Avec S/R= allumé		27	35	- Je ne sais pas
Température
Fonctionnement	Environnement	- Quarante		+ 85	°C
Réservation	Environnemental et impartial	- 55 ans		125	°C
Le champ magnétique
Portée	Échelle complète (FS), champ total appliqué	- Deux.		+2	Gauss
Résolution	Champ appliqué pour modifier la sortie	67			à micro-gauss
Précision	RSS de toutes les erreurs @+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Une erreur proche	Le meilleur ajustement en ligne droite@+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Erreur d'hystérie	3 balayage à travers ±2 gauss@+25°C		0.01	0.02	% FS
Erreur de répétabilité	3 balayages à +2 gauss@+25°C		0.05	0.10	% FS
Gain Enror	Champ appliqué pour la lecture nulle		0.05	0.10	% FS
Offset Ermor	Champ appliqué pour la lecture nulle		0.01	0.03	% FS
Température Effets	Coefficient de gain		- 600 personnes. ±114		en ppm/"C
Effect d'alimentation électrique	De +6 à +15V avec 1 gauss Champ appliqué		150		en ppm/V
Les appareils électroménagers
Le poids	Seuls les PCB PCB et boîtiers non flangés PCB et boîtiers à brides		28 94 98		en grammes
Vibration	Fonctionnement 5 à 10 Hz pendant 2 heures 10 Hz à 2 kHz pendant 30 minutes		10 2.0		mm g

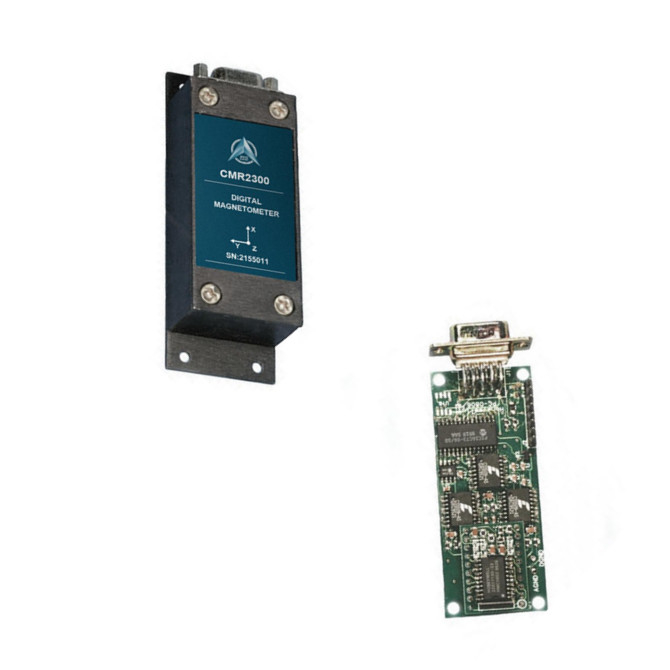

L'AVIC CMR2300 est un magnétomètre numérique intelligent à trois axes pour détecter la force et la direction d'un champ magnétique incident.Les trois capteurs magnéto-résistants de l'AVIC sont orientés dans des directions orthogonales pour mesurer le XCes sorties de capteurs sont converties en valeurs numériques de 16 bits à l'aide d'un convertisseur A/D delta-sigma interne.Une EEPROM embarquée stocke la configuration du magnétomètre pour un fonctionnement constant. La sortie de données est en série RS-232 full-duplex ou RS-485 half-duplex avec 9600 ou 19,200 débits de données. Une version de kit de développement RS-232 est disponible qui comprend un programme de démonstration compatible Windows,câble d'interface, adaptateur AC, et porte-documents.

Dimension du PCB et PINOUT

Capteur précis de magnétomètre de Digital, analogue de capteur magnétique de l'axe HMR2300 3 0
