Gyroscope optique nano micro de fibre, Rate Sensor With Digital Output angulaire

Nom De Marque:	Firepower
Numéro De Modèle:	FCG24
Nombre De Pièces:	1
Prix:	1600 USD
Conditions De Paiement:	T/T
Capacité à Fournir:	100/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Mode de sortie:

RS422

Portée:

≥500°/s

Polarisation (Allan):

≤0.2°/h

Consommation:

≤0.7w

Énergie:

5 (±0.15) V

Marche au hasard:

≤0.04°/√h (1σ)

Facteur d'échelle:

4 mv/° /s

Détails d'emballage:

Boîte de Sponge+

Capacité d'approvisionnement:

100/month

Mettre en évidence:

RS422 a produit le gyroscope optique de fibre

Optique de intégration Rate Sensor angulaire

Fibre nanoe micro Rate Sensor angulaire

Description du produit

Micro-nano-fibre optique gyroscope capteur de vitesse angulaire intégrant l'optique à la sortie numérique

1 Champ d'application

Le présent document spécifie les exigences et les méthodes d'utilisation et d'entretien du gyroscope en fibre optique micro-nano MFOG-24 (produit en abrégé).

2 Références et normes

GJB1649-1993 Programme de contrôle ESD pour les produits électroniques

3 Définitions

Aucune.

4 Introduction du produit

4.1 Vue d'ensemble du produit

Le gyroscope à fibre optique micro-nanoptique MFOG-24 (ci-après dénommé "le présent produit") est un capteur de vitesse angulaire intégrant l'optique à la sortie numérique, la mécanique et l'électronique.Il est basé sur l'effet Sagnac., intègre une variété d'appareils en fibre micro-nanométrique, et réalise le processus de détection en détectant,traitement et rétroalimentation de la différence de phase générée par deux faisceaux lumineux se propageant dans des directions opposées.

Ce produit est principalement composé de composants de voie optique, de composants de circuit et de composants structurels. Il présente les caractéristiques de structure simple, pas de pièces mobiles, pas de pièces d'usure, démarrage rapide,petite tailleIl peut être appliqué à ce contrôle d'attitude et à la mesure du support.

4.2 Composition

Le produit est principalement composé des composants suivants:

A) un ensemble de voies optiques;

B) carte de circuit de détection et de contrôle du signal;

C) Esquelette, coquille et autres pièces structurelles d'anneaux de fibres optiques;

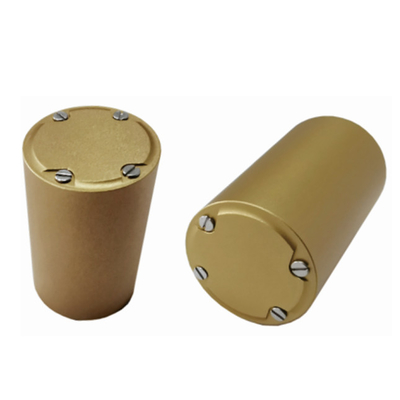

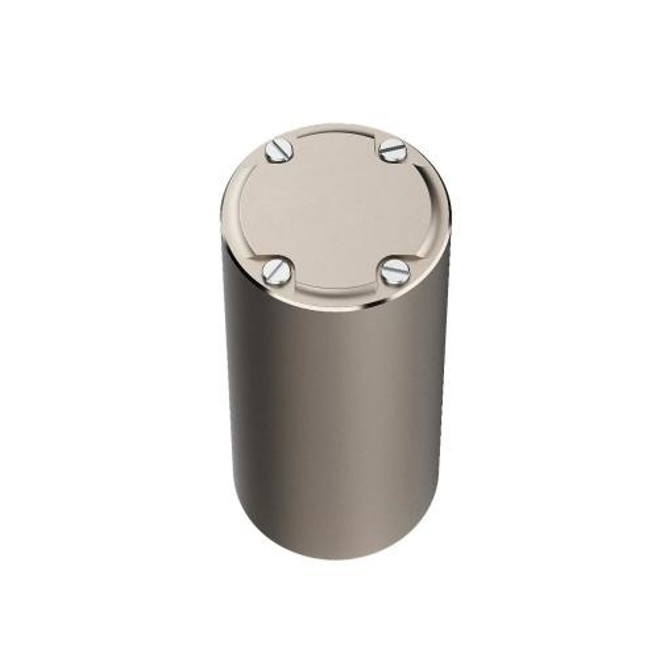

4.3 Apparence et dimensions

Le produit est cylindrique, avec des dimensions globales de φ24 mm × 40 mm

Gyroscope optique nano micro de fibre, Rate Sensor With Digital Output angulaire 0

Tableau 1 Principaux paramètres de performance

Les postes	MFOG24	Unité
Signal de sortie	Résistance à la compression
Connecteur	Plaque de soudage
Axe	1
Consommation	≤ 15	Le
Énergie	5 (± 0,15)	V
Marche au hasard	≤ 004	°/√h(1σ)
Portée	≥ 500	°/s
Bias (10s,1σ)	≤ 15	°/h
Les préjugés (Allan)	≤ 04	°/h
Répétabilité du biais (Allan)	≤ 04	°/h
Facteur d'échelle	3600	(LSB/o /s)
Facteur d'échelle Non linéaire	≤ 300	PPM ((1σ)
Temps de démarrage	≤ 1	s
Largeur de bande	300	Hz
Temps de travail.	-45 à +70	°C
Température de stockage.	-55 à +85	°C
Vibration	20 à 2000,0.04	Pour les appareils de surveillance de la sécurité
Les dimensions	Φ24*40	mm
Le poids	≤ 30	g
