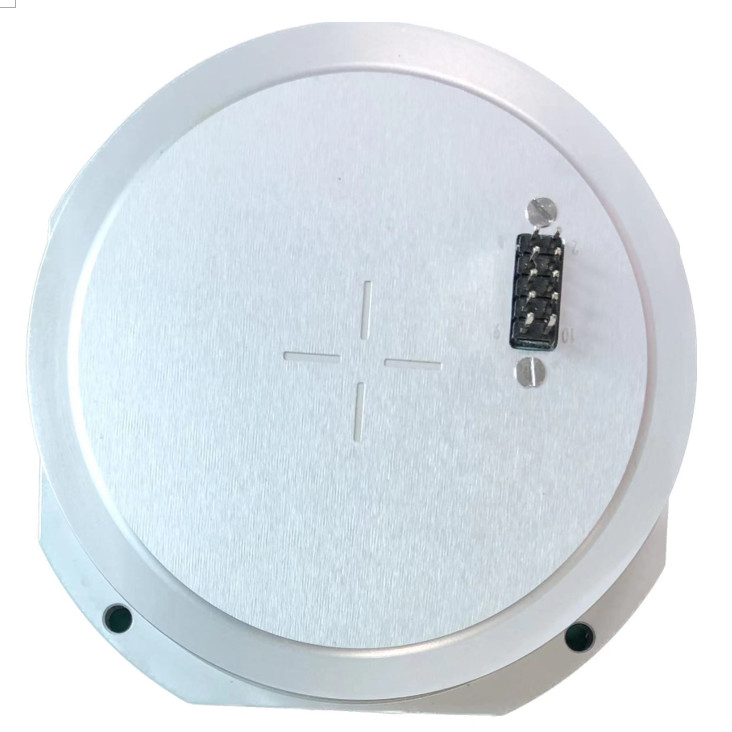

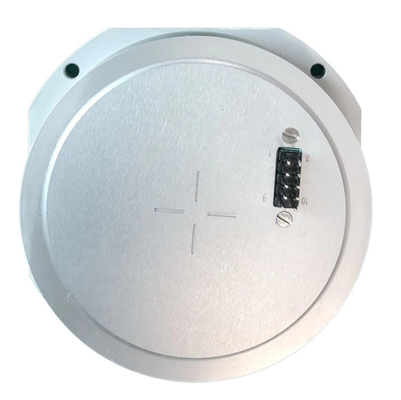

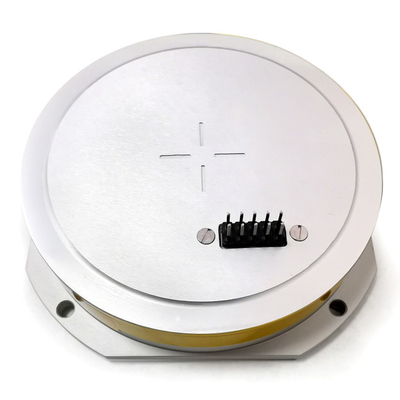

Compas gyroscopique optique de fibre de haute performance, capteur de remplacement Vg910Angular Rate Sensor de compas gyroscopique

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG910
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	100/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Nom du produit:

compas gyroscopique simple d'axe

Plage de mesure:

-250~+250º/s

Dimensions globales:

82×82×20mm

Facteur d'échelle:

7±0.5mvdeg/s

Voltage d'alimentation:

Vibrations aléatoires:

6.06g, 20~2000Hz

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

100/month

Mettre en évidence:

Axe simple Rate Sensor angulaire

Compas gyroscopique Rate Sensor angulaire de fibre

compas gyroscopique optique de la fibre 2000Hz

Description du produit

Compas gyroscopique Rate Sensor Substitute Gyro Sensor angulaire de fibre de compas gyroscopique de fibre de petit prix de haute performance de Vg910

1 aperçu

Ce document spécifie les conditions d'utilisation et les méthodes de gyroscope optique de fibre du simple-axe VG-910 (désigné sous le nom du produit). Le gyroscope a deux états de numérique et d'analogue. Les utilisateurs peuvent adapter le gyroscope aux besoins du client avec différents états OUT selon les différents besoins.

Lancement de produit 2

2,1 principe

Ce produit est un capteur à inertie de taux angulaire basé sur l'effet optique de Sagnac, qui est employé pour mesurer le taux angulaire du transporteur le long de l'axe sensible du produit.

2,2 fonction

Pour l'état de simulation, les fonctions correspondent à ce qui suit :

1) gyroscope d'état analogue : fournissez un canal d'informations analogues de taux angulaire (signal de tension).

2,3 champ d'application

Les produits sont principalement appropriés au système de navigation inertielle, au système de positionnement et d'orientation, au système de mesure d'attitude, au système de stabilisation servo et à d'autres applications.

2,4 composition

Les composantes principales du produit sont comme suit :

1) un chemin optique comportent une source lumineuse de SLD, un Re de fibre optique, un modulateur optique intégré de phase, un coupleur de fibre optique et un détecteur photoélectrique ;

2) le circuit comporte un circuit d'entraînement de source lumineuse et une carte de signal de détection et de commande ;

3) pièces structurelles de gyroscope.

3. Impératifs techniques principaux

3,1 fonction

L'information analogue de taux angulaire de sortie (signal de tension).

3,2 composition

Les composantes principales du produit sont comme suit :

4) un chemin optique comportent une source lumineuse de SLD, un Re de fibre optique, un modulateur optique intégré de phase, un coupleur de fibre optique et un détecteur photoélectrique ;

5) le circuit comporte un circuit d'entraînement de source lumineuse et une carte de signal de détection et de commande ;

3) Pièces structurelles de gyroscope.

3,3 dimensions d'ensemble et d'installation

Dimension hors-tout (millimètre) : 82 × 20 DU × 82 (L × DE × W H) ;

Dimension d'installation (millimètre) : (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), × 4 de Φ3.6mm, comme montré.

Compas gyroscopique optique de fibre de haute performance, capteur de remplacement Vg910Angular Rate Sensor de compas gyroscopique 0

3,5 paramètres d'optimisation du traitement principaux
Voyez les paramètres d'optimisation du traitement principaux du produit pour des détails.

Numéro de série	Article d'essai	Unité	Impératifs techniques
1	Dimensions hors-tout	millimètre	82×82×20
2	Facteur de proportionnalité	mv/°/s	7±0.5
3	Température de fonctionnement	℃	-40~+60
4	Chaîne de mesure	°/s	-250~+250
5	Polarité de sortie	--	La rotation dans le sens horaire produit la tension positive
6	Tension d'alimentation	v	+5
7	Vibration aléatoire	--	6.06g, 20~2000Hz
