Gyroscope optique stable pour système de navigation intégré

Nom De Marque:	Firepower
Numéro De Modèle:	F70G
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	200/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Plage de mesures:

-800°/s à +800°/s

Répétabilité sans biais:

<=0.1°/h

Stabilité à biais zéro:

<=0.1°/h

Facteur d'échelle:

Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Mode de communication:

RS422

Température de fonctionnement:

-45℃~+60℃

Température de stockage:

-55℃~+75℃

Non-linéarité du facteur d'échelle:

<50ppm

Répétabilité par facteur d'échelle:

<50ppm

Tension d'alimentation:

Détails d'emballage:

Boîte de Sponge+

Capacité d'approvisionnement:

200/month

Mettre en évidence:

un gyroscope optique stable

Gyroscope optique pour hélicoptère

Gyroscope à fibre optique pour hélicoptère

Description du produit

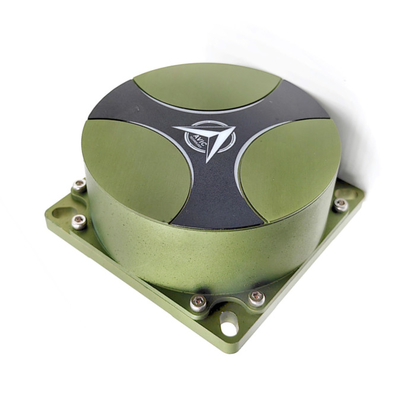

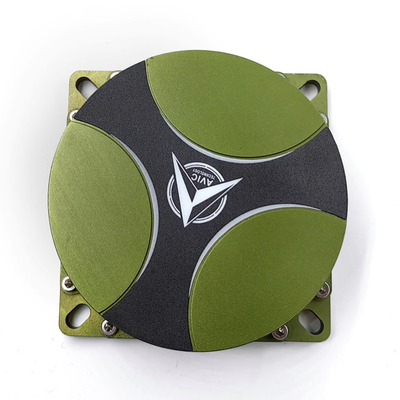

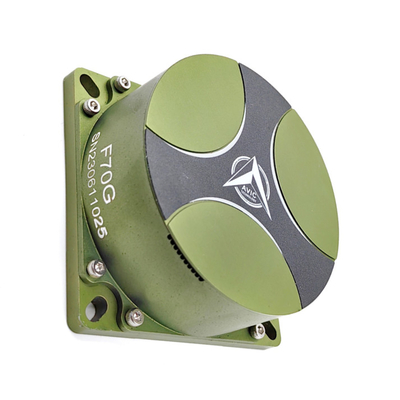

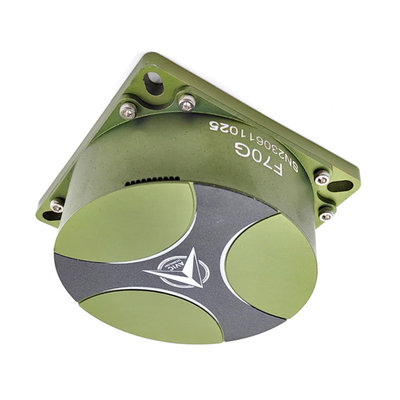

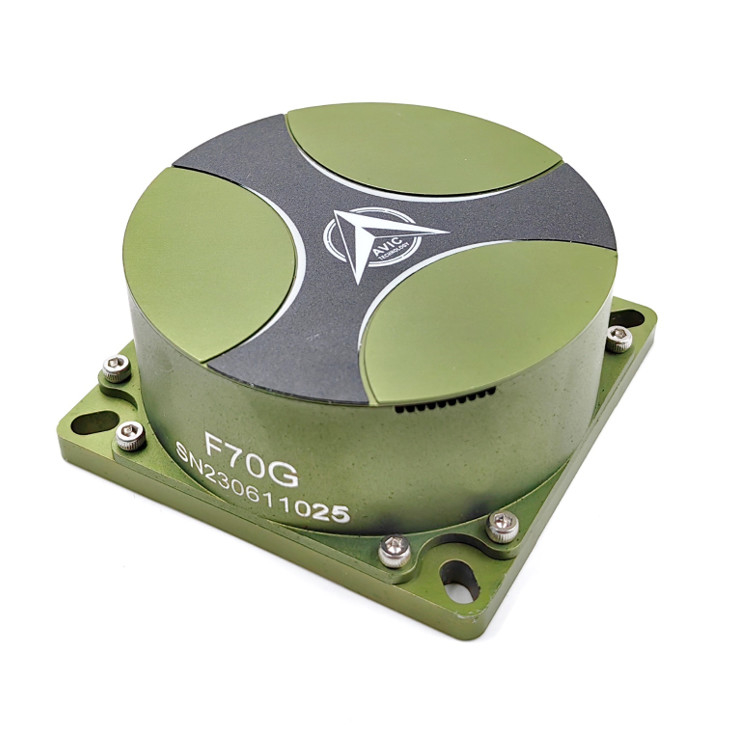

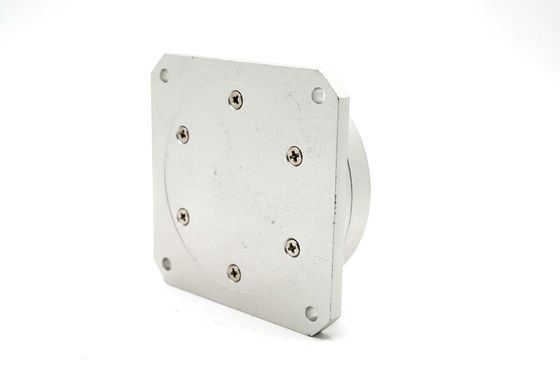

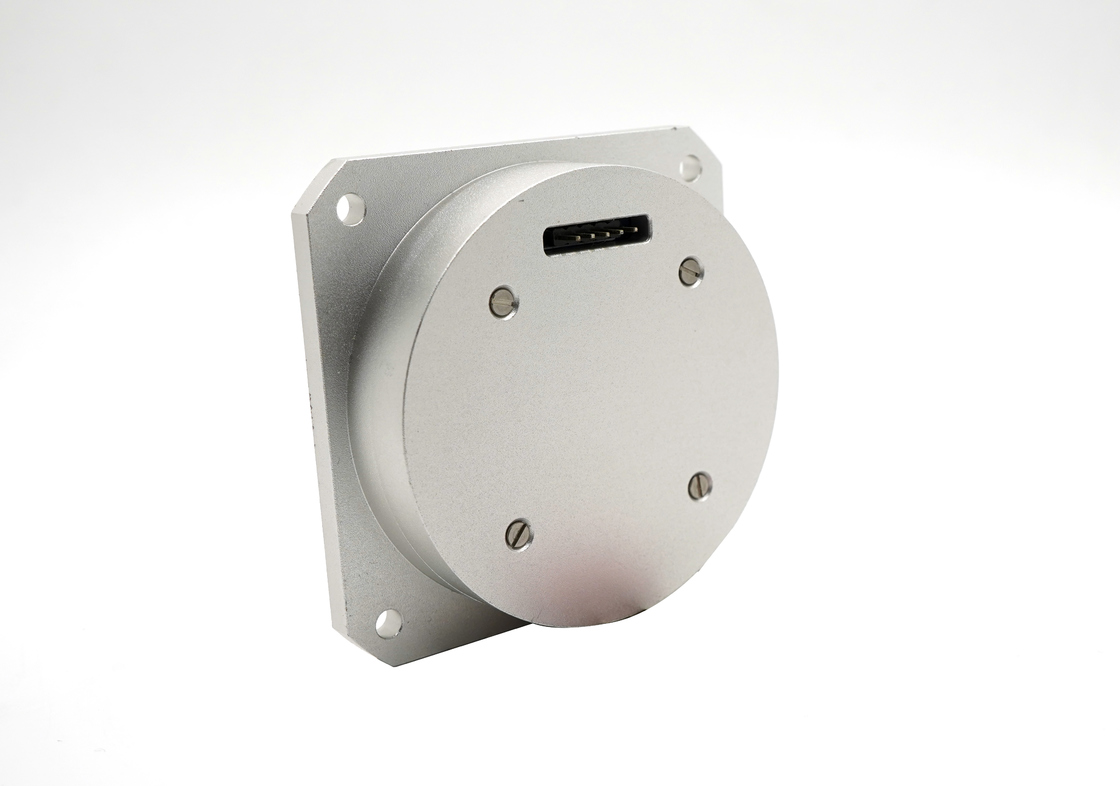

Gyroscope optique stable pour système de navigation intégré - Capteur gyroscopique dynamique

Spécifications du produit

Attribut	Valeur
Plage de mesure	-800°/s~+800°/s
Répétabilité du biais nul	<=0.1°/h
Stabilité du biais nul	<=0.1°/h
Facteur d'échelle	45000× (1±5%)SP/°/s
Mode de communication	RS422
Température de fonctionnement	-45℃～+60℃
Température de stockage	-55℃～+75℃
Non-linéarité du facteur d'échelle	<50ppm
Répétabilité du facteur d'échelle	<50ppm
Tension d'alimentation	5V

Dimensions

Principales caractéristiques

Conception tout fibre - longue durée de vie, petite taille, haute stabilité et plus de résistance aux interférences.
Polariseur fibre intégré - perte d'insertion minimale et rapport d'extinction élevé, offrant plus de résistance à la température et aux chocs mécaniques, ainsi qu'aux vibrations intenses.
Boîtier compact fiable - opérationnellement robuste pour tous types d'environnements, idéal pour un large éventail d'applications dans les domaines civil et militaire.
Technologie QuichLaunch - temps d'activation minimal sans étalonnage externe requis.
Longueur d'onde optimale - améliore la sensibilité de 50% avec la même structure, taille et coût.
Isolation et compression du bruit - réduit considérablement la marche aléatoire angulaire.
Technologie SelfTrack - améliore la plage dynamique du gyroscope.

Applications

UAV/AUV/Hélicoptère
Armes nucléaires tactiques
Aéronautique et astronautique
Système de navigation intégré
Stabilisation de plate-forme inertielle
Navigation de véhicule

Caractéristiques de performance

N°	Paramètre	F70G	Unité	Remarques
1	Vitesse angulaire maximale	±800	°/s
2	Facteur d'échelle	45000× (1±5%)	SP/°/s
3	Non-linéarité du facteur d'échelle à température ambiante	≤50	ppm	@25℃
4	Répétabilité du facteur d'échelle à température ambiante	≤50	ppm	@25℃
5	Répétabilité du facteur d'échelle à pleine température	≤100	ppm	-40℃~+70℃
6	Stabilité du biais à température ambiante	≤0.1	10s(1σ,°/h)	@25℃
7	Répétabilité du biais à température ambiante	≤0.1	(1σ,°/h)	Biais
8	Répétabilité du biais à pleine température	≤0.2	(1σ,°/h)	-40℃~+70℃
9	Temps d'activation	0	min
10	Marche aléatoire	0.005	º/√h
11	Valeur du biais pendant la vibration/avant la vibration/après la vibration	≤0.3	°/h
12	Valeur du biais avant/après la vibration	≤0.3	°/h
13	Sensibilité magnétique	≤0.2	°/h/Gs	Optionnel
14	Stabilité du biais pendant le changement de vide	≤0.3	°/h	0~0.085~0Mpa@2min
15	Vibration	20Hz～2000Hz Hz/10min X \| Y \| Z
16	Impact	15g(3 fois) Onde sinusoïdale demi-onde/11ms ±X \| ±Y \| ±Z

Alimentation

Alimentation	+5V	-5V
La fluctuation de la tension	4.75V~5.25V	-4.75V~-5.25V
Tension d'ondulation nominale	20mV	20mV
Consommation d'énergie	1.5A	0.6A

Exigences de transport et de stockage

Avis de transport

Placer le produit selon la direction indiquée dans la boîte d'emballage
Lorsque la plage de température est de -40℃～+70℃, il est autorisé à être transporté par route, chemin de fer, air et eau
S'assurer que la boîte d'emballage est fixée au transporteur sans bouger pendant l'expédition

Avis de stockage

Les produits placés dans la boîte d'emballage doivent être stockés dans un entrepôt climatisé sous pression atmosphérique standard, la température ambiante est de 15℃～35℃
La période de stockage du produit est de 15 ans

Déballage et inspection

Inspection du déballage

Vérifier l'apparence de la boîte d'emballage pour les collisions et autres dommages physiques
Une protection contre l'électricité statique doit être effectuée lors de la sortie du produit

Inspection des documents de livraison de soutien

Certificat de qualification du produit
Rapport d'acceptation F70G du gyroscope à fibre optique en boucle fermée
Instructions de maintenance F70G pour le gyroscope à fibre optique en boucle fermée (1 pièce par lot)

Télécharger la documentation du produit (PDF)
