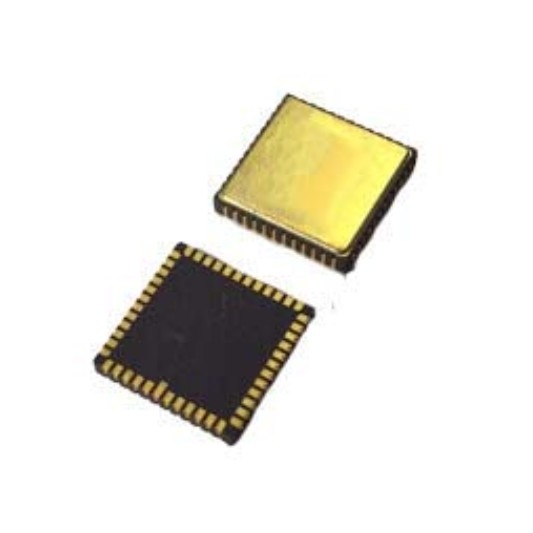

0.05 degrés/h Instabilité du biais MEMS Gyro Chips PCB Gyro haute performance

MEMS Gyro Chips PCB Gyro haute performance

Conception des PCB:

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés le plus près possible des broches et la résistance équivalente des traces doit être minimisée.Les autres extrémités des condensateurs de découplage pour VREFLes capacitors de découplage pour VCC et VIO sont également placés près des broches correspondantes.Lorsque le VCC est en fonctionnement normalPour assurer la stabilité de la tension, le courant global sera d'environ 35 mA, ce qui nécessite une large trace de PCB.¢ Localiser les composants afin d'éviter les zones de concentration du stressIl est nécessaire d'éviter les grands éléments de dissipation de chaleur et les zones à contact mécanique externe, l'extrusion et la traction,ainsi que les zones où les vis de positionnement sont sujettes à déformation pendant l'installation globale.


À propos du produit

Installation

Le gyroscope MEMS haute performance est un équipement d'essai de haute précision.il est recommandé de prendre en considération les aspects suivants lors de l'installation du dispositif sur la carte PCB: 1. Pour évaluer et optimiser le placement du capteur sur le PCB, il est recommandé de prendre en considération les aspects suivants et d'utiliser des outils supplémentaires pendant la phase de conception:Le côté thermiquePour les contraintes mécaniques: mesure de flexion et/ou simulation d'éléments finis; robustesse à l'impact: après que le PCB de l'application cible ait été soudé de la manière recommandée.un essai de chute est effectué. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis)Il est généralement recommandé de limiter l'épaisseur du PCB au minimum (recommandé: 1,6 ~ 2,0 mm), car la contrainte inhérente à une carte PCB mince est faible;Il n'est pas recommandé de placer le capteur directement sous le bouton ou à proximité du bouton en raison des contraintes mécaniques.Il n'est pas recommandé de placer le capteur près d'un point très chaud, tel qu'un contrôleur ou une puce graphique, car cela peut chauffer la carte PCB et provoquer une augmentation de la température du capteur.
