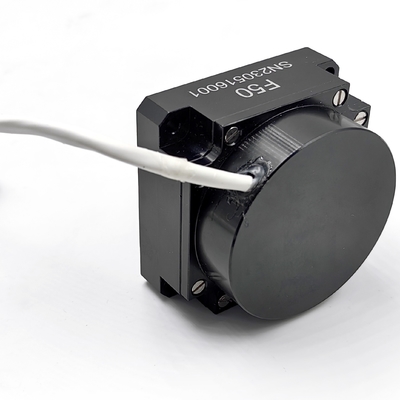

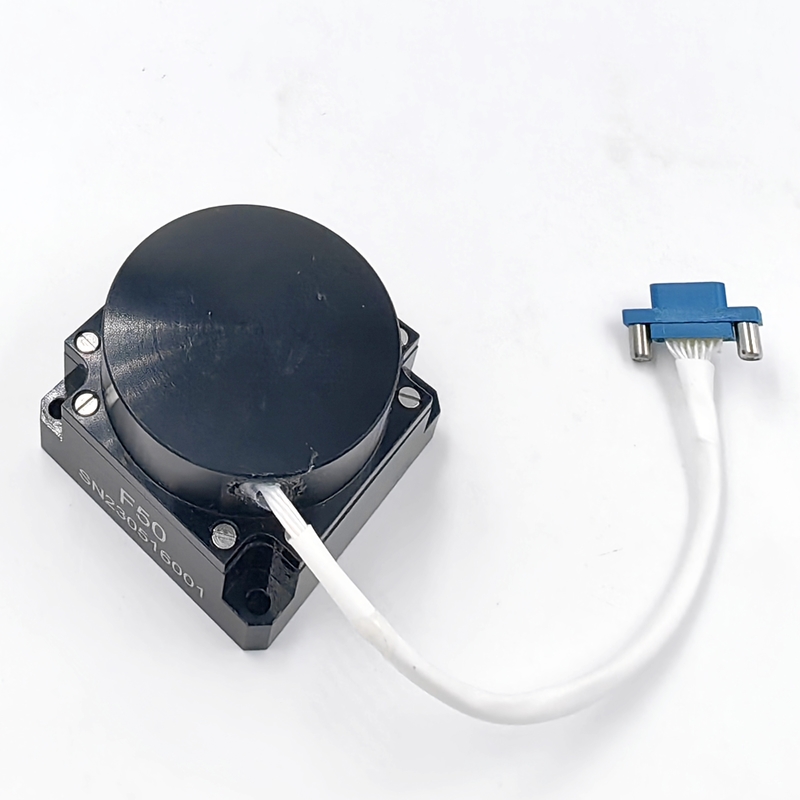

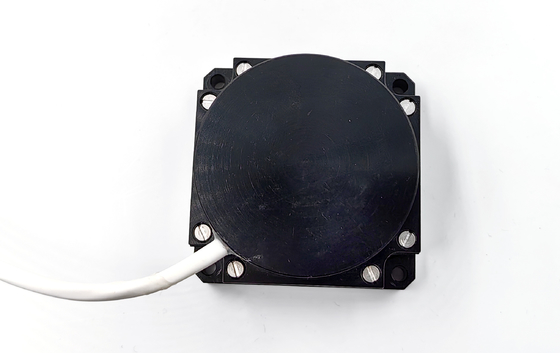

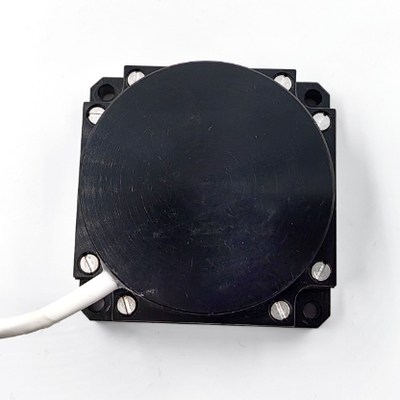

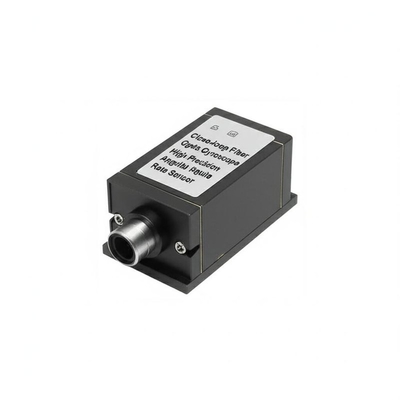

Capteur de vitesse angulaire inertielle de haute précision en fibre optique en boucle fermée

Nom De Marque:	Firepower
Numéro De Modèle:	F50A
Nombre De Pièces:	1 PCS
Prix:	US$2,800.00~3,000.00
Conditions De Paiement:	L/C, T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

Plage de mesure:

-500 à +500°/s

stabilité de polarisation nulle:

≤ 0,05°/h, 10 secondes

Répétabilité sans biais:

≤0.05°/h

Coefficient de marche aléatoire:

≤ 0,006°/√h

Non-linéarité du facteur d'échelle:

≤30ppm

Répétabilité par facteur d'échelle:

≤30ppm

Asymétrie du facteur d'échelle:

≤30ppm

Heure de début:

≤ 1s

Largeur de bande:

500Hz

Énergie:

Pour les appareils à commande numérique

Le pouvoir:

≤6W

Température de fonctionnement:

-40 à +70°c

Température de stockage:

-55~+85°C

Vibration:

20 à 2000 Hz, 0,06 g2/Hz

Impact:

30 g, 11 secondes

Taux de baud:

921600 (personnalisable) bps

Mode de sortie:

Résistance à la compression

Connecteur:

Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.

Dimensions globales:

50 mm*50 mm*32

Dimensions d'installation:

43 mm*43 mm

Détails d'emballage:

éponge et boîte

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Capteur de vitesse angulaire par inertie

Gyroscope optique de fibre de haute précision

Gyroscope à fibre optique en boucle étroite

Description du produit

1.1Examen du produit
Ce produit est un capteur de vitesse angulaire inertielle basé sur l'effet Sagnac optique, qui est utilisé pour mesurer la vitesse angulaire du support le long de l'axe sensible du produit.L'unité de détection de la vitesse angulaire du produit est un anneau en fibre optique, un circuit de détection numérique en boucle fermée est adopté pour extraire la différence de trajectoire optique de propagation de la lumière dans le sens des aiguilles d'une montre et dans le sens inverse causée par la vitesse angulaire physique externe,qui est détecté par l'anneau de fibre optique, et pendant ce temps, un signal de tension converti à partir d'un signal de différence de trajectoire optique est soumis à une rétroaction et à un contrôle en boucle fermée, de sorte que la modulation et la démodulation du signal sont réalisées,et l'objectif de détection du signal de vitesse angulaire est atteint.

1.2 Fonction
Ce produit est composé d'une unité de détection de vitesse angulaire optique et d'une unité de détection de signal, fournissant des informations d'accroissement angulaire à un axe et des informations sur la température interne.
1.3 Application
Les produits sont principalement adaptés à des applications telles que les systèmes de navigation inertielle de moyenne précision, les systèmes de positionnement et d'orientation et les systèmes de servo stabilisation.

Le produit est principalement composé des composants suivants:
a) les composants de voie optique;
b) Les circuits imprimés de détection et de contrôle des signaux;
c) le squelette, la coque et les autres parties structurelles des anneaux de fibres optiques;
1.3Taille
Les dimensions globales (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H);
Dimension d'installation (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

Taille

Interface électrique

Numéro du point central	Définition	Commentaire
1	+5V	Entrée d'alimentation
2	Le GND	Terrain de puissance
3	- Je ne sais pas.	Réservé
4	RXD+	Tri et correction par gyrodifférentiel
5	TXD+	Résultats positifs de la gyroscopie RS422
6	+5V	Entrée d'alimentation
7	Le GND	Terrain de puissance
8	RXD -	Le gyro différentiel est négatif.
9	TXD-	Résultats négatifs du gyroscope RS422
