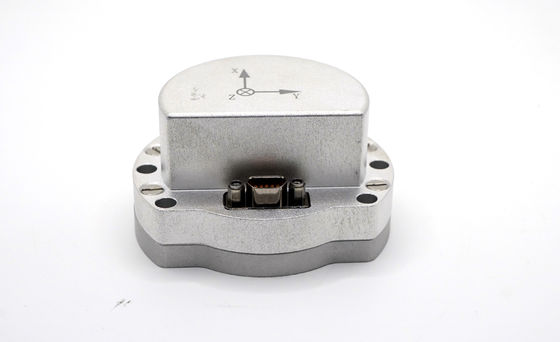

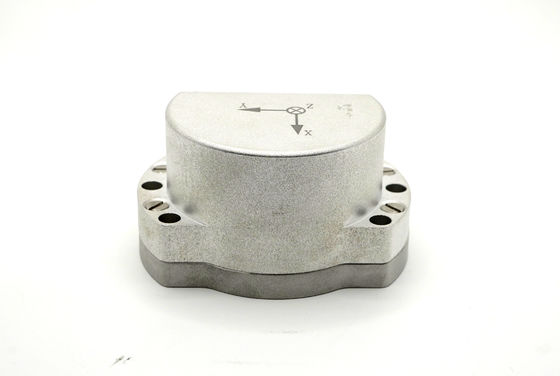

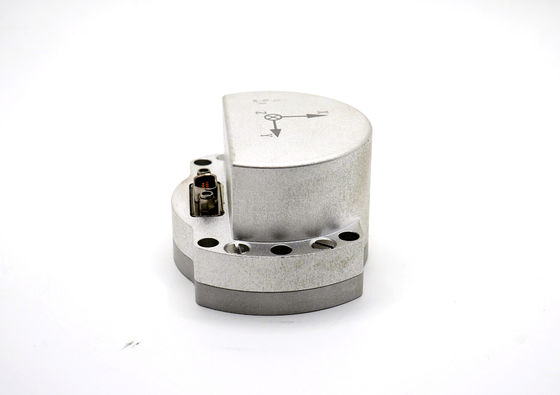

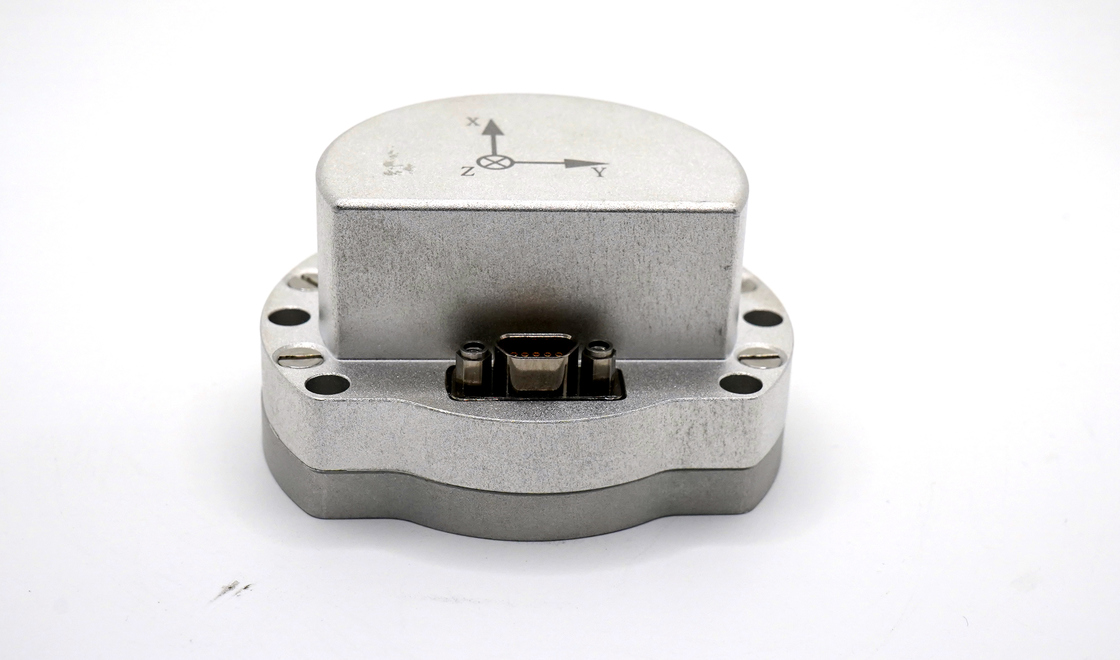

Gyroscope à fibre optique 50mm x 50mm x 32mm avec plage de ±500°/s

Nom De Marque:	Firepower
Numéro De Modèle:	F50A
Nombre De Pièces:	1 PCS
Prix:	US$2,800.00~3,000.00
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

Plage de mesures:

-500 à +500°/s

stabilité de polarisation nulle:

≤ 0,05°/h, 10 secondes

Répétabilité sans biais:

≤0.05°/h

Coefficient de marche aléatoire:

≤ 0,006°/√h

Non linéarité du facteur d'échelle:

≤30ppm

Répétabilité par facteur d'échelle:

≤30ppm

Asymétrie du facteur d'échelle:

≤30ppm

Heure de début:

≤ 1s

Bande passante:

500Hz

Alimentation électrique:

Pour les appareils à commande numérique

Pouvoir:

≤6w

Température de fonctionnement:

-40 à +70°c

Température de stockage:

-55~+85°C

Vibration:

20 à 2000 Hz, 0,06 g2/Hz

Impact:

30 g, 11 secondes

Taux de bauds:

921600 (personnalisable) bps

Mode de sortie:

Résistance à la compression

Connecteur:

Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.

Dimensions globales:

50 mm*50 mm*32

Dimensions d'installation:

43 mm*43 mm

Détails d'emballage:

éponge et boîte

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Capteur de vitesse angulaire par inertie

Gyroscope optique de fibre de haute précision

Gyroscope à fibre optique en boucle étroite

Description du produit

Capteur de vitesse angulaire par inertialité à effet Sagnac

Vue d'ensemble du produit

Ce capteur de vitesse angulaire inertielle de haute précision utilise l'effet optique de Sagnac pour mesurer la vitesse angulaire le long de son axe sensible. The system features a fiber optic ring as its angular rate sensing unit and employs a digital closed-loop detection circuit to precisely measure optical path differences between clockwise and counterclockwise light propagation caused by external angular rates.

Principales caractéristiques

Technologie de détection des anneaux de fibres optiques
Circuit de détection numérique en boucle fermée
Modulation et démodulation précises des signaux optiques
Fournit des données d'accroissement angulaire sur un seul axe
Inclut la surveillance de la température interne

Spécifications techniques

Les dimensions:
En général: 50 ± 0,1 * 50 ± 0,1 * 32 ± 0,1 mm (L * P * H)
Montage: 43 ± 0,1 * 43 ± 0,1 mm (L * W), Φ3,2 mm * 4 trous de montage

Interface électrique

Numéro de broche	Définition	Définition
1	+5V	Entrée d'alimentation
2	Le GND	Terrain de puissance
4	RXD+	Tri et correction par gyrodifférentiel
5	TXD+	Résultats positifs de la gyroscopie RS422
6	+5V	Entrée d'alimentation
7	Le GND	Terrain de puissance
8	RXD -	Le gyro différentiel est négatif.
9	TXD-	Résultats négatifs du gyroscope RS422

Applications

Idéal pour les systèmes de navigation inertielle de précision moyenne, les plates-formes de positionnement et d'orientation et les systèmes de servo-stabilisation dans les applications aérospatiales, de défense et industrielles.

Qualité de fabrication

Équipement d'essai

Contrôle de la qualité
