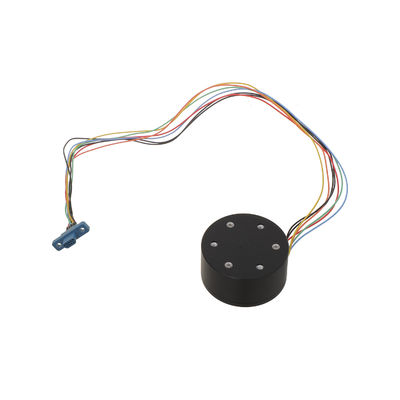

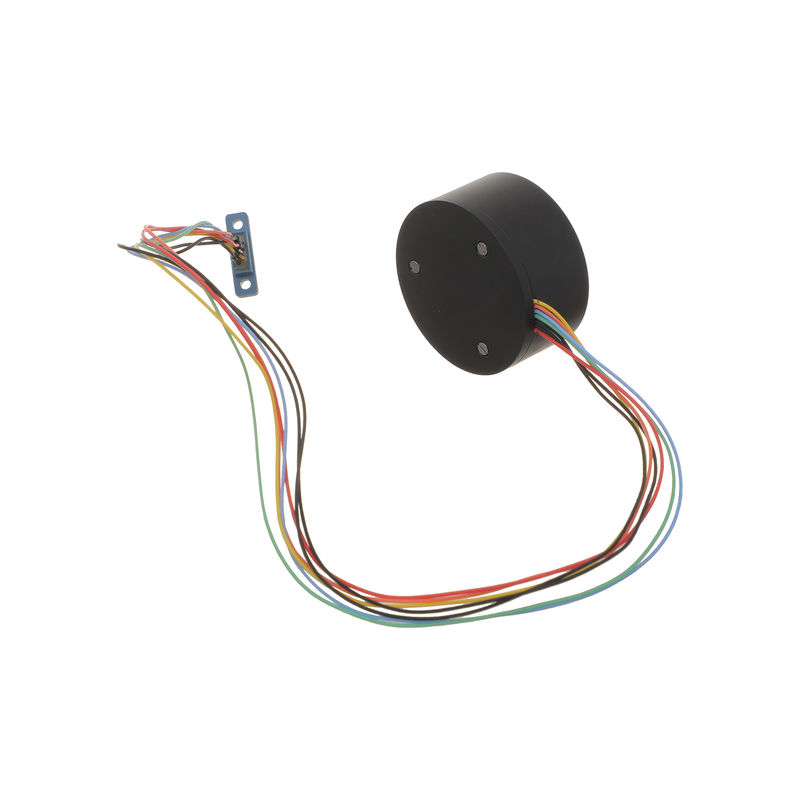

Fizoptika VG1703 Gyroscope à fibre optique à sortie analogique Gamme ±300°/s

Fizoptika VG1703 Gyroscope à fibre optique à sortie analogique Gamme ±300°/s

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG-1703
Nombre De Pièces:	1
Prix:	1350$
Conditions De Paiement:	L / C, D / P, T / T, Western Union
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Gamme:

±150°/S

Stabilité zéro biais ((10s, 1σ):

≤1 ° / h

Marche aléatoire angulaire:

≤0,02 ° / h

Bande passante 3DB:

≥300 Hz

Répétabilité du biais zéro ((1σ):

≤1 ° / h

Non linéarité du facteur d'échelle:

≤500 ppm

Dimension:

φ40x20mm

Consommation d'énergie:

≤1,5 W

Détails d'emballage:

Sponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Sortie analogique du gyroscope à fibre optique

Région de gyroscopie à fibre optique ± 300°/s

Stabilité du gyro en fibre optique de 0

Description du produit

Fizoptika VG1703 Gyroscope à fibre optique à sortie analogique Gamme ±300°/s

Attributs du produit

Attribut	Valeur
Gamme	±150°/s
Stabilité sans biais (10s, 1σ)	≤1°/heure
Marche aléatoire angulaire	≤0,02°/heure
Bande passante de 3 dB	≥300Hz
Répétabilité sans biais (1σ)	≤1°/heure
Non-linéarité du facteur d'échelle	≤500 ppm
Dimension	φ40×20mm
Consommation d'énergie	≤1,5W

Présentation du produit

Le gyroscope à fibre optique micro-nano MFOG-1703 est un capteur de vitesse angulaire avancé qui intègre de manière transparente les technologies optiques, mécaniques et électroniques. Basé sur l'effet Sagnac, il utilise des dispositifs micro-nanofibres de pointe pour obtenir des mesures de haute précision. Le gyroscope détecte la vitesse angulaire en surveillant la différence de phase générée entre deux faisceaux lumineux se propageant dans des directions opposées, en traitant ces informations via une électronique sophistiquée et en fournissant un retour précis à des fins de contrôle ou de mesure.

Ce produit est conçu dans un souci de simplicité et de fiabilité. Il présente une structure compacte et légère, sans pièces mobiles ni composants sujets à l'usure, garantissant une stabilité et une durabilité à long terme. Sa capacité de démarrage rapide, combinée à sa petite taille et son faible poids, le rend parfaitement adapté aux applications de contrôle d'attitude, de navigation et de mesure de mouvement de divers supports, notamment les plates-formes aériennes, marines et terrestres.

Principales fonctionnalités

Structure simple sans pièces mobiles ni pièces d'usure
Démarrage rapide et conception compacte (φ40×20mm)
Construction légère pour des applications polyvalentes
Idéal pour les systèmes de contrôle d'attitude et de mesure de porteuse

Composants techniques

Ensemble de chemin optique
Carte de circuit imprimé de signal de détection et de contrôle
Squelette d'anneau de fibre et boîtier structurel

Paramètres de performances

Paramètre	Spécification
Portée (°/s)	±150
Facteur d'échelle (LSB/°/s)	3600
Non-linéarité du facteur d'échelle (ppm)	≤500
Stabilité sans biais (10s, 1σ, °/H)	≤1
Répétabilité sans biais (1σ, °/H)	≤1
Marche aléatoire angulaire (°/H1/2)	≤0,02
Stabilité sans biais à pleine température (°/H)	≤1,5
Bande passante de 3 dB (Hz)	≥300
Alimentation (V)	5 ± 0,15
Consommation électrique (W)	≤1,5

Diagrammes de produits

Schéma technique montrant les composants internes et la disposition

Dessin coté avec mesures
