VG1703 Giroscope à fibre optique ± 300°/s Portée ≤ 1°/h Stabilité

VG1703 Giroscope à fibre optique ± 300°/s Portée ≤ 1°/h Stabilité

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG-1703
Nombre De Pièces:	1
Prix:	1350$
Conditions De Paiement:	L / C, D / P, T / T, Western Union
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Gamme:

±150°/S

Stabilité zéro biais ((10s, 1σ):

≤1 ° / h

Marche aléatoire angulaire:

≤0,02 ° / h

Bande passante 3DB:

≥300 Hz

Répétabilité du biais zéro ((1σ):

≤1 ° / h

Non linéarité du facteur d'échelle:

≤500 ppm

Dimension:

φ40x20mm

Consommation d'énergie:

≤1,5 W

Détails d'emballage:

Sponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

gyroscope à fibre optique dans une plage de 300°/s

Stabilité du gyro en fibre optique de 0

5°/h

Description du produit

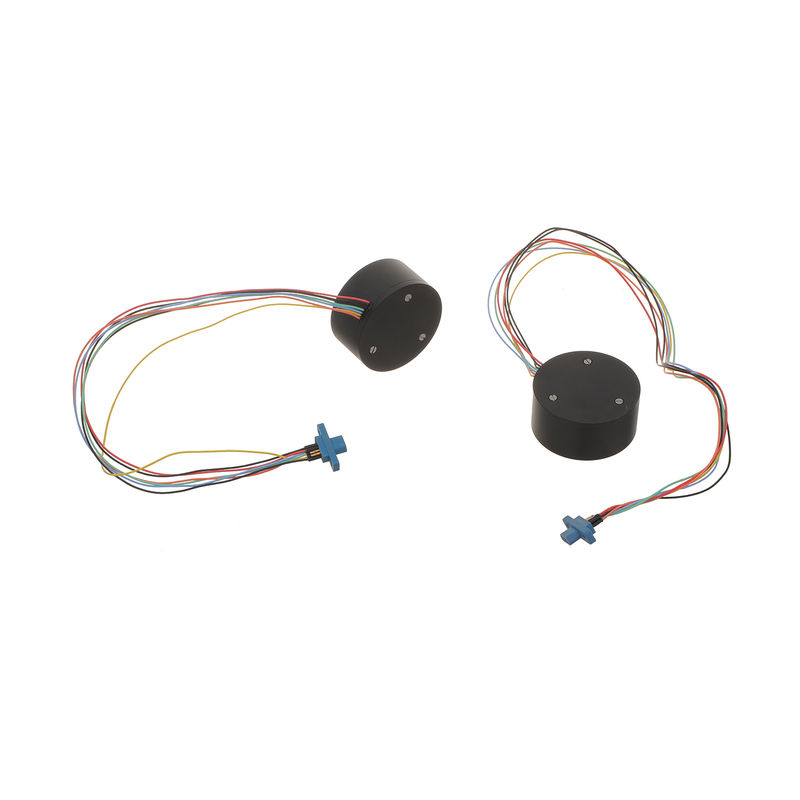

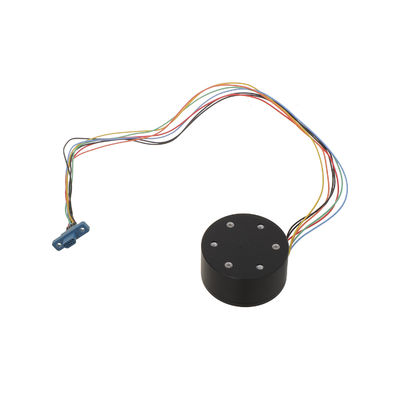

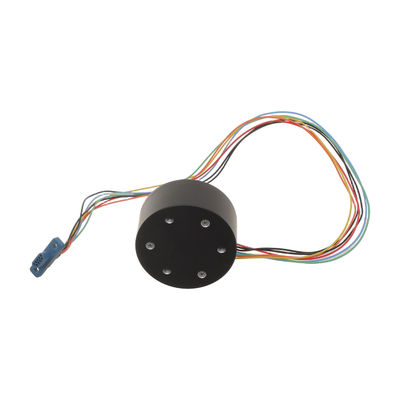

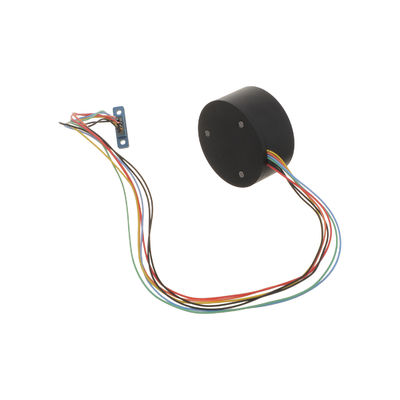

VG1703 Giroscope à fibre optique

Vue d'ensemble du produit

Le gyroscope en fibre optique micro-nano MFOG-1703 est un capteur de vitesse angulaire avancé intégrant des technologies optiques, mécaniques et électroniques.Utilisation de l'effet Sagnac avec des dispositifs de fibres micro-nano, il permet des mesures de haute précision en détectant les différences de phase entre les faisceaux lumineux de contre-propagation,transformés par une électronique sophistiquée pour des applications de contrôle et de mesure précises.

Principales caractéristiques

Structure simple sans pièces mobiles ou usées
Capacité de démarrage rapide avec des dimensions compactes (φ40×20 mm)
Construction légère pour une intégration de plateforme polyvalente
Idéal pour les systèmes de contrôle de l'attitude et de mesure du support

Components techniques

Montage de voie optique
Circuits de détection et de commande
Esquelette et boîtier structural en fibres

Besoins en énergie

Paramètre	Spécification
Voltage	4.85V à 5,15V
Ressort	20 mV
Courant électrique	0.2A

Interface électrique

Nombre de nœuds	Couleur	Définition
1	Pépins et autres légumes	Pour les appareils de type
2	Le bleu	Résistance à la combustion
3	Verte	RS422 T+
4	Jaune	Le numéro de série RS422 T
5	Noir	Le GND
6	Noir	Le GND
7	Le rouge	5V

Paramètres de performance

Paramètre	Spécification
Plage (°/s)	± 150
Facteur d'échelle (LSB/°/s)	3600
Facteur d'échelle non linéaire (ppm)	≤ 500
Stabilité à zéro biais (10s, 1σ, °/H)	≤ 1
Répétabilité à biais zéro (1σ, °/H)	≤ 1
Marche aléatoire angulaire (°/H1/2)	≤ 002
Stabilité zéro biais à température totale (°/H)	≤ 15
Largeur de bande de 3 dB (Hz)	≥ 300
Énergie électrique (V)	5 ± 0.15
Consommation de puissance (W)	≤ 15

Diagrammes de produits

VG1703 Diagramme technique du gyroscope à fibre optique

VG1703 Dessin dimensionnel du gyroscope à fibre optique
