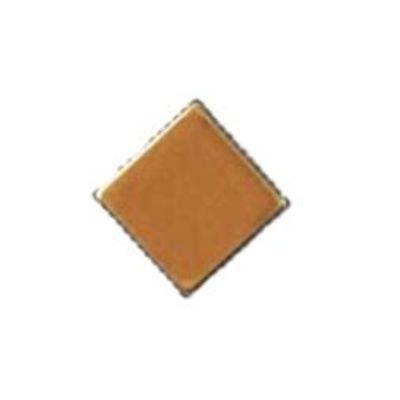

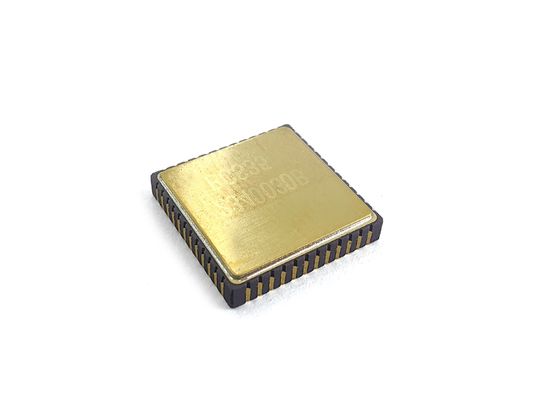

Puce gyroscope MEMS haute stabilité pour centrale inertielle MEMS et systèmes de navigation inertielle

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ221HC-A4
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T, L/C, Western Union
Capacité à Fournir:	100pcs / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

PCB GYRO

Gamme:

400°/s

Bande passante:

200 Hz, @3dB (personnalisable)

Résolution:

24 bits

Facteur d'échelle:

16 000 lb/deg/s à 25 ℃

Retard (personnalisé):

< 1,5 ms

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

100pcs / mois

Mettre en évidence:

Puce gyroscope MEMS pour centrale inertielle

Gyroscope haute stabilité pour la navigation

Puce pour système de navigation inertielle MEMS

Description du produit

Puce gyroscopique MEMS à haute stabilité pour les systèmes de navigation IMU et inertielle MEMS

MEMS Gyro Chips PCB en fibre optique pour une navigation de haute précision

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés le plus près possible des broches et la résistance équivalente des traces doit être minimisée.

Les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG sont connectées à l'AVSS_LN le plus proche et ensuite à la signalisation au sol via une perle magnétique.
Les condensateurs de découplage pour VCC et VIO sont également placés à proximité des broches correspondantes.qui nécessite une large trace de PCB pour assurer la stabilité de la tension.
Pour un montage en douceur, essayez d'éviter de router sous l'emballage.
Il est nécessaire d'éviter les grands éléments de dissipation de chaleur et les zones à contact mécanique externe, l'extrusion et la traction,ainsi que les zones où les vis de positionnement sont sujettes à déformation pendant l'installation globale.

Paramètres du produit

Résultats		Le modèle MGZ318HC-A1	Le modèle MGZ221HC-A4	Le modèle MGZ330HC-O1
Portée	degrés/s	400	400	400
Largeur de bande @ 3DB personnalisée	Hz	200	200	300
Précision de sortie (SPI numérique)	les bits	24	24	24
Taux de sortie (ODR) personnalisé	Hz	12K	12K	12K
Retard (personnalisé)	ms	> 15	> 15	< 1
Stabilité du biais	degrés/heure	Le taux de dépôt1	Le taux de dépôt5	Le taux de dépôt1
Stabilité du biais (1σ 10s)	degrés/heure	< 1	< 5	< 1
Stabilité du biais (1σ 1s)	degrés/heure	Les résultats	< 15	Les résultats
Erreur de biais par rapport à la température (1σ)	degrés/heure	< 10	< 30	10
Variations de température du biais, étalonnées ((1σ)	degrés/heure	< 1	< 10	< 1
Répétabilité du biais	degrés/heure	Le taux de dépôt5	Les résultats	Le taux de dépôt3
Facteur d'échelle à 25°C	Lsb/degré/s	16000	16000	20000
Répétabilité par facteur d'échelle (1σ)	ppm ((1o)	< 20 ppm	< 20 ppm	< 100 ppm
Facteur d'échelle par rapport à la température (1σ)	ppm ((1o)	< 100 ppm	< 100 ppm	< 300 ppm
Facteur d'échelle non linéaire (1σ)	en ppm	< 150 ppm	< 150 ppm	< 300 ppm
Marche aléatoire angulaire (ARW)	°/√h	Le taux de dépôt05	Le taux de dépôt25	Le taux de dépôt05
Le bruit (de haut en bas)	degrés/s	Le taux de dépôt35	Le taux de dépôt4	Le taux de dépôt25
Sensitivité à la valeur G	°/h/g	< 1	Les résultats	< 1
Erreur de rectification des vibrations ((12gRMS,20-2000)	°/h/g ((rms)	< 1	Les résultats	< 1
Temps de mise sous tension (données valides)	s	750m
Fréquence de résonance du capteur	hz	10.5k à 13.5k

Adaptation à l'environnement

Impact (puissance allumée): 500 g, 1 ms
Résistance aux chocs (arrêt de l'alimentation): 10000 g, 10 ms
Vibration ((puissance allumée): 18 g rms (20 Hz à 2 kHz)
Température de fonctionnement: -40°C à +85°C
Température de conservation: - 55°C à + 125°C
Voltage d'alimentation: 5 ± 0,25 V
Consommation de courant: 45 mAA

Installation

Le gyroscope MEMS haute performance est un équipement d'essai de haute précision.il est recommandé de prendre en considération les aspects suivants lors de l'installation du dispositif sur la carte PCB:

Afin d'évaluer et d'optimiser le placement du capteur sur le PCB, il est recommandé de prendre en compte les aspects suivants et d'utiliser des outils supplémentaires pendant la phase de conception:
- Du côté thermique
- Pour les contraintes mécaniques: mesure de flexion et/ou simulation d'éléments finis
- Robustesse à l'impact: après que le PCB de l'application cible a été soudé de la manière recommandée, un essai de chute est effectué.
It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
- Il est généralement recommandé de limiter l'épaisseur du PCB au minimum (recommandé: 1,6 ~ 2,0 mm), car la contrainte inhérente à une carte de PCB mince est faible
- Il n'est pas recommandé de placer le capteur directement sous le bouton ou à proximité du bouton en raison des contraintes mécaniques.
- Il n'est pas recommandé de placer le capteur près d'un point très chaud, tel qu'un contrôleur ou une puce graphique, car cela peut chauffer la carte PCB et provoquer une augmentation de la température du capteur
