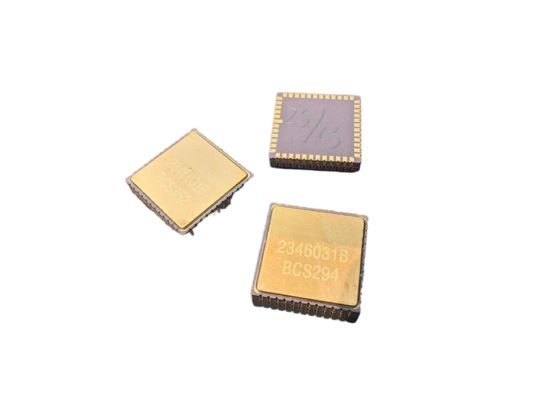

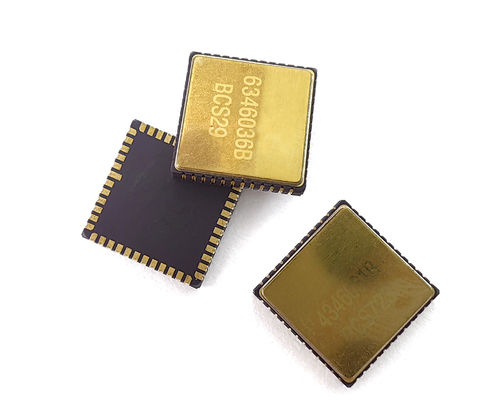

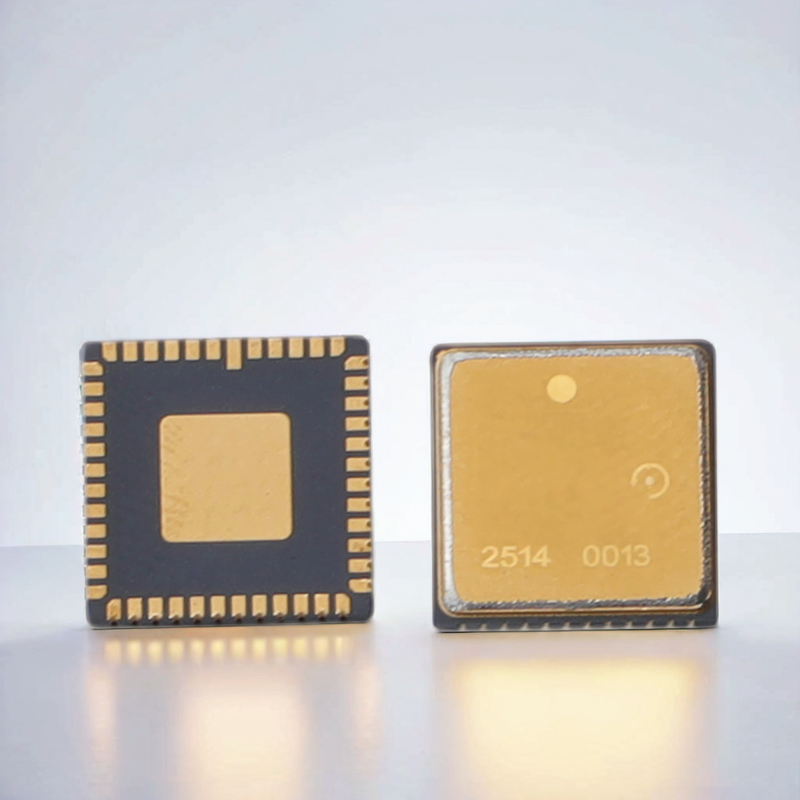

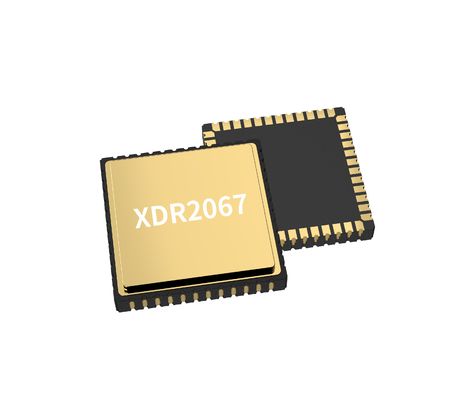

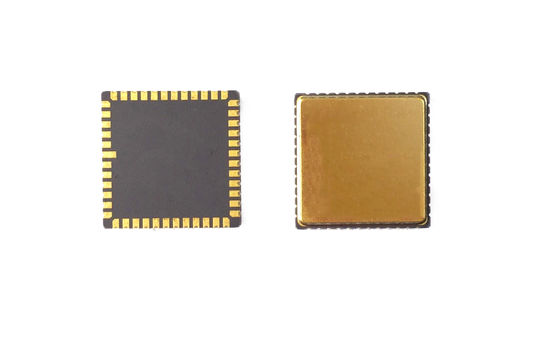

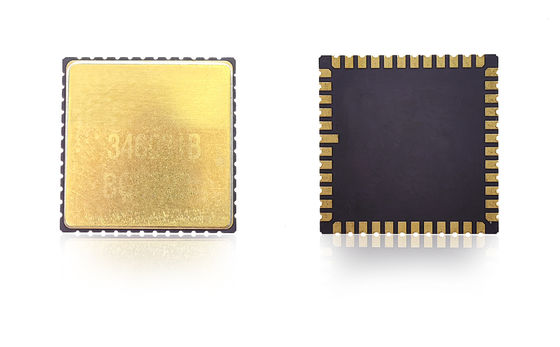

Capteur d'inertie à haute stabilité MEMS Gyro Chip pour l'intégration IMU OEM

Capteur d'inertie à haute stabilité MEMS Gyro Chip pour l'intégration IMU OEM

Nom De Marque: Firepower
Numéro De Modèle: MGZ318HC-A1
Nombre De Pièces: 1
Prix: Négociable
Conditions De Paiement: T/T
Capacité à Fournir: 500 / mois
Informations détaillées
Lieu d'origine:
Chine
Nom du produit:
PCB GYRO
Gamme:
400°/s
Largeur de bande:
> 200 Hz
Stabilité du biais:
<0,1°/heure
Stabilité du biais (1σ 10s):
<1°/heure
Stabilité du biais (1σ 1s):
3°/h
Détails d'emballage:
sponge+box
Capacité d'approvisionnement:
500 / mois
Description du produit
Capteur d'inertie à haute stabilité MEMS Gyro Chip pour l'intégration IMU OEM

Notre puce gyroscopique MEMS offre une détection de fréquence angulaire de haute précision pour des applications avancées de navigation inertielle et de contrôle de mouvement.Conçu avec une fiabilité de niveau aérospatial et une durabilité industrielle, il offre un bruit ultra-faible, une faible instabilité de biais et une excellente stabilité à la température pour les plates-formes nécessitant une précision à long terme et des performances robustes.

Conçue pour les drones, les robots autonomes et les équipements industriels, cette puce gyro MEMS offre une réponse dynamique rapide, un facteur de forme compact,et faible consommation d'énergie rendant l'appareil idéal pour les systèmes de navigation intégrés et les plateformes de mouvement de précision.

Lignes directrices relatives à la conception des PCB
  • Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés le plus près possible des broches, avec une résistance équivalente en traces minimale.
  • Les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG doivent se connecter à AVSS_LN le plus proche, puis à la signalisation au sol via une perle magnétique
  • Les condensateurs de découplage pour VCC et VIO doivent être placés à proximité des broches correspondantes
  • Le fonctionnement de VCC nécessite environ 35mA de courant. Utilisez des traces de PCB larges pour assurer la stabilité de la tension.
  • Évitez le routage sous le paquet pour un assemblage en douceur
  • Composants de positionnement pour éviter les zones de concentration des contraintes, les grands éléments de dissipation de chaleur, les points de contact mécaniques et les endroits sujets à la déformation
Capteur d'inertie à haute stabilité MEMS Gyro Chip pour l'intégration IMU OEM 0
Caractéristiques de performance
Résultats Unité Le modèle MGZ318HC-A1 Le modèle MGZ221HC-A4 Le modèle MGZ330HC-O1
Portée degrés/s 400 400 400
Largeur de bande @ 3DB personnalisée Hz 200 200 300
Précision de sortie (SPI numérique) les bits 24 24 24
Taux de sortie (ODR) personnalisé Hz 12K 12K 12K
Retard (personnalisé) ms > 15 > 15 < 1
Stabilité du biais degrés/heure Le taux de dépôt1 Le taux de dépôt5 Le taux de dépôt1
Stabilité du biais (1σ 10s) degrés/heure < 1 < 5 < 1
Stabilité du biais (1σ 1s) degrés/heure Les résultats < 15 Les résultats
Erreur de biais par rapport à la température (1σ) degrés/heure < 10 < 30 10
Variations de température du biais, étalonnées ((1σ) degrés/heure < 1 < 10 < 1
Répétabilité du biais degrés/heure Le taux de dépôt5 Les résultats Le taux de dépôt3
Facteur d'échelle à 25°C Lsb/degré/s 16000 16000 20000
Répétabilité par facteur d'échelle (1σ) ppm ((1o) < 20 ppm < 20 ppm < 100 ppm
Facteur d'échelle par rapport à la température (1σ) ppm ((1o) < 100 ppm < 100 ppm < 300 ppm
Facteur d'échelle non linéaire (1σ) en ppm < 150 ppm < 150 ppm < 300 ppm
Marche aléatoire angulaire (ARW) °/√h Le taux de dépôt05 Le taux de dépôt25 Le taux de dépôt05
Le bruit (de haut en bas) degrés/s Le taux de dépôt35 Le taux de dépôt4 Le taux de dépôt25
Sensitivité à la valeur G °/h/g < 1 Les résultats < 1
Erreur de rectification des vibrations ((12gRMS,20-2000) °/h/g ((rms) < 1 Les résultats < 1
Temps de mise sous tension (données valides) s 750m
Fréquence de résonance du capteur hz 10.5k à 13.5k
Spécifications environnementales
  • Impact (puissance allumée): 500 g, 1 ms
  • Résistance aux chocs (arrêt de l'alimentation): 10000 g, 10 ms
  • Vibration (alimentation activée): 18 g rms (20 Hz à 2 kHz)
  • Température de fonctionnement: -40°C à +85°C
  • Température de conservation: - 55°C à + 125°C
  • Voltage d'alimentation: 5 ± 0,25 V
  • Consommation de courant: 45 mA
Capteur d'inertie à haute stabilité MEMS Gyro Chip pour l'intégration IMU OEM 1
Lignes directrices d'installation

Ce gyroscope MEMS à haute performance est un équipement de précision.

  • Évaluer le placement des capteurs à l'aide d'analyses thermiques, de mesures de flexion et de simulations d'éléments finis
  • Effectuer des essais de chute après soudure pour vérifier la robustesse d'impact
  • Maintenir une distance par rapport aux points de concentration des contraintes:
    • Utilisez une épaisseur de PCB de 1,6-2,0 mm pour minimiser le stress inhérent
    • Évitez de les placer près des boutons ou des points de contrainte mécanique
    • Tenir à l'écart des sources de chaleur telles que les contrôleurs ou les puces graphiques
