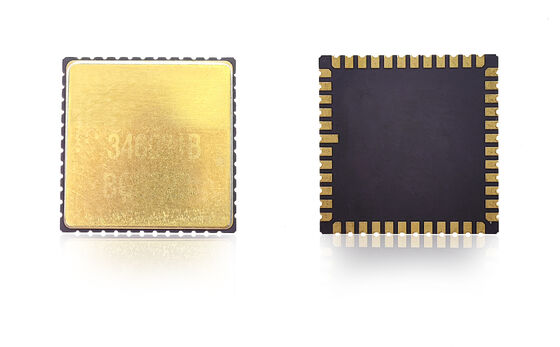

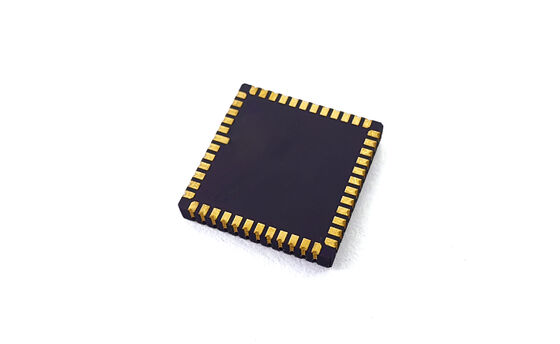

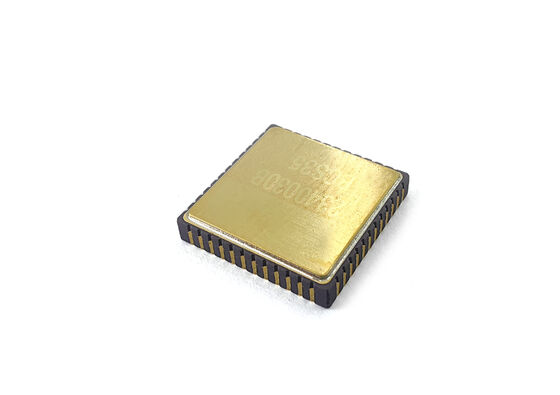

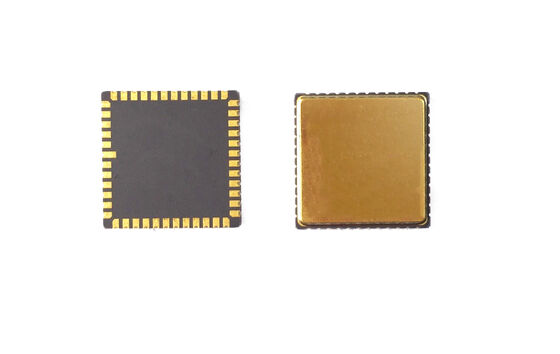

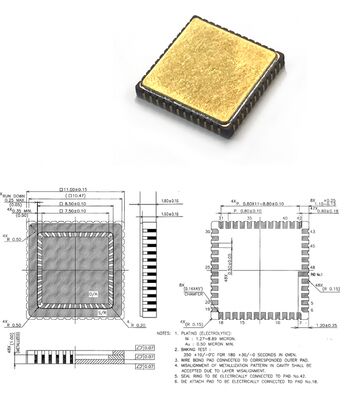

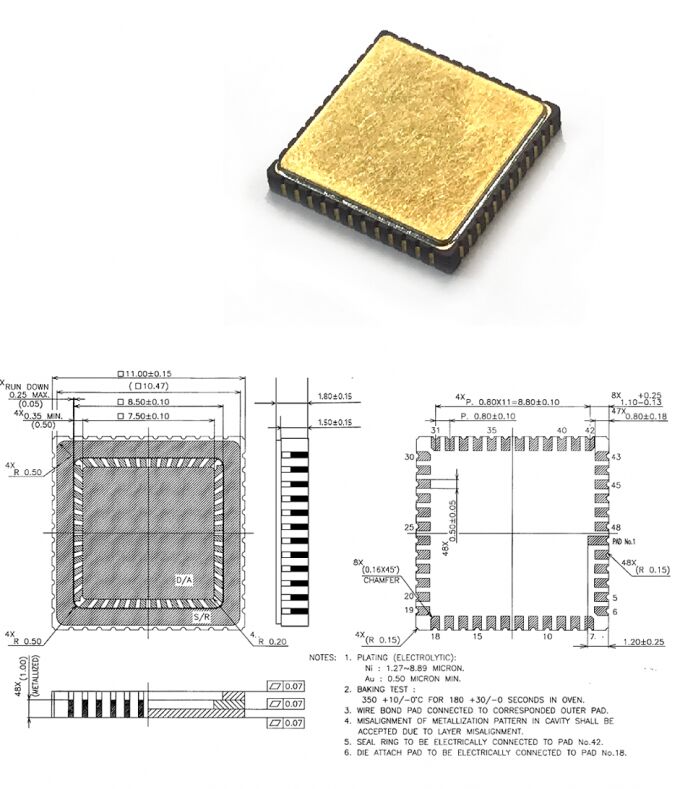

Puce gyroscopique MEMS haute fiabilité pour la robotique et les systèmes autonomes

Notre puce gyroscope MEMS offre une détection de vitesse angulaire de haute précision pour les applications avancées de navigation inertielle et de contrôle de mouvement. Conçue avec une fiabilité de niveau aérospatial et une durabilité de qualité industrielle, elle offre un bruit ultra-faible, une faible instabilité de polarisation et une excellente stabilité en température pour les plateformes qui exigent une précision à long terme et des performances robustes.

Conçue pour les drones, les robots autonomes et les équipements industriels, cette puce gyro MEMS offre une réponse dynamique rapide, un facteur de forme compact et une faible consommation d'énergie, ce qui la rend idéale pour les systèmes de navigation embarqués et les plateformes de mouvement de précision.

• Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés aussi près que possible des broches avec une résistance de trace minimisée
• Les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG doivent être connectées à AVSS_LN le plus proche, puis à la masse du signal via une perle magnétique
• Les condensateurs de découplage pour VCC et VIO doivent être placés près des broches correspondantes
• Le fonctionnement de VCC nécessite environ 35 mA de courant - utilisez des pistes de PCB larges pour la stabilité de la tension
• Évitez le routage sous le boîtier pour un assemblage en douceur
• Positionnez les composants à l'écart des zones de concentration de contraintes, des sources de chaleur et des points de contact mécaniques

• Impact (sous tension) : 500g, 1ms
• Résistance aux chocs (hors tension) : 10000g, 10ms
• Vibration (sous tension) : 18g rms (20Hz à 2kHz)
• Température de fonctionnement : -40°C à +85°C
• Température de stockage : -55°C à +125°C
• Tension d'alimentation : 5±0.25V
• Consommation de courant : 45mA

Le gyroscope MEMS haute performance est un équipement de test de haute précision. Pour obtenir des performances de conception optimales, tenez compte de ces recommandations d'installation :

• Évaluez le placement du capteur à l'aide d'une analyse thermique, d'une simulation des contraintes mécaniques (mesure de flexion/FEA) et de tests de robustesse aux chocs
• Maintenir une distance appropriée de :
  • Recommandations d'épaisseur de PCB : 1,6-2,0 mm pour minimiser les contraintes inhérentes
  • Boutons/points de contrainte mécanique
  • Sources de chaleur (contrôleurs, puces graphiques) qui peuvent augmenter la température du PCB
• Évitez le placement dans les zones sujettes aux contraintes mécaniques, au gauchissement ou à la dilatation thermique
