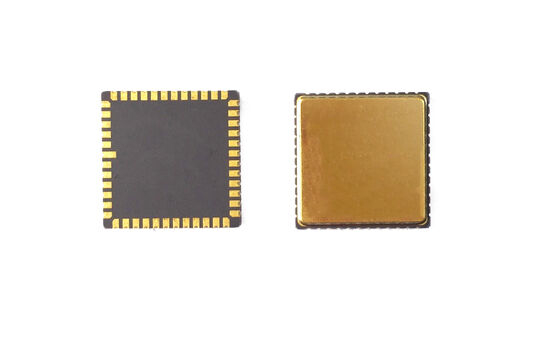

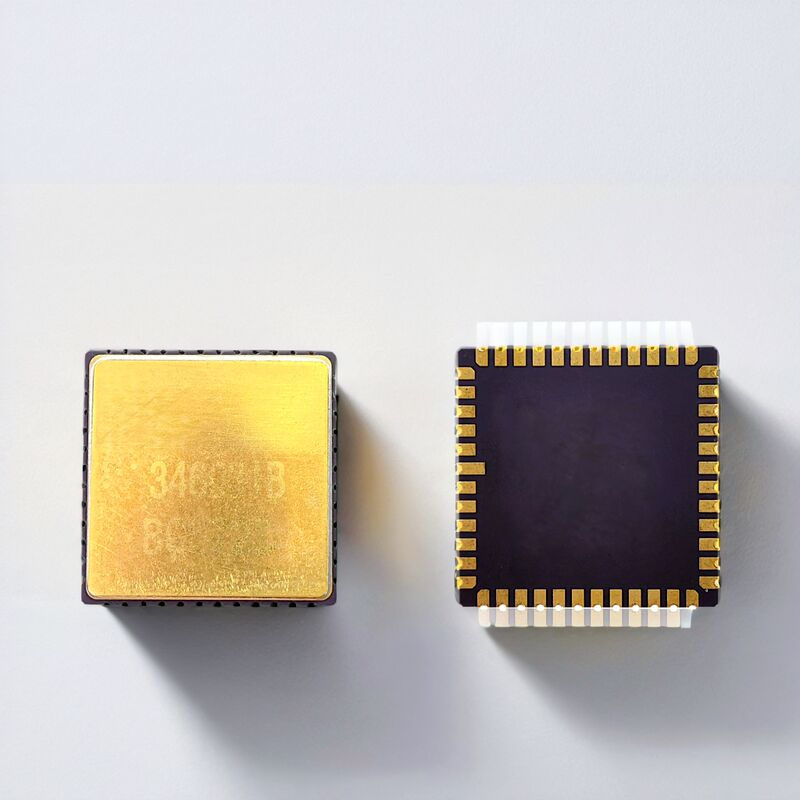

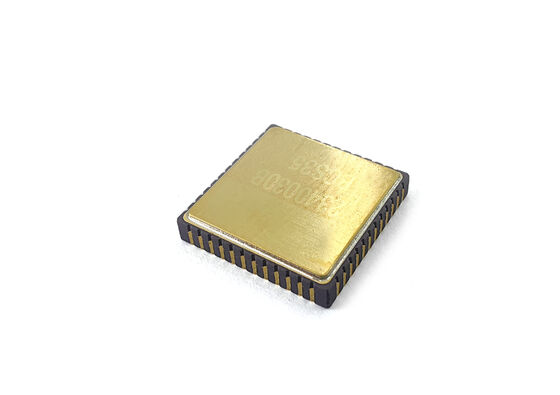

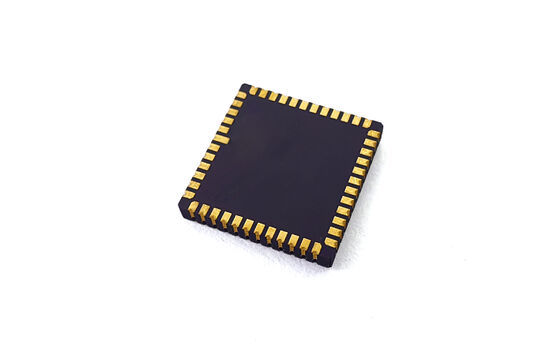

Capteur de vitesse angulaire de haute précision à puce gyroscopique MEMS

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ318HC-A1
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

400

Stabilité du biais:

<0,1°/heure

Stabilité du biais (10 s):

<1°/heure

Stabilité du biais (1s):

<3°/heure

Erreur de biais en fonction de la température:

<10°/heure

Répétabilité du biais:

<0,5°/heure

Largeur de bande @3DB personnalisée):

200Hz

Marche aléatoire angulaire (ARW):

<0,05°/√h

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500 / mois

Description du produit

Cette puce de gyroscope MEMS haute performance offre une mesure de vitesse angulaire précise et stable pour les systèmes de navigation et de contrôle. Dotée d'un faible bruit, d'une faible dérive et d'une excellente adaptabilité environnementale, elle est idéale pour le contrôle de vol des drones, la navigation inertielle et l'automatisation industrielle. Conception

Conception du PCB :

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés aussi près que possible des broches, et la résistance équivalente des pistes doit être minimisée. Les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG sont connectées à l'AVSS _ LN le plus proche, puis à la masse du signal via une perle magnétique. Les condensateurs de découplage pour VCC et VIO sont également placés près des broches correspondantes. Lorsque VCC est en fonctionnement normal, le courant global sera d'environ 35 mA, ce qui nécessite une large piste de PCB pour assurer la stabilité de la tension. Pour un assemblage fluide du dispositif, essayez d'éviter de router sous le boîtier. Localisez les composants pour éviter les zones de concentration de contraintes. Il est nécessaire d'éviter les éléments de dissipation thermique importants et les zones de contact mécanique externe, d'extrusion et de traction, ainsi que les zones où les vis de positionnement sont sujettes à la déformation lors de l'installation globale.

Paramètre technique

performance	Unité	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Plage	deg/s	400	400	400	400	400	100
Bande passante @3DB (personnalisable)	Hz	90	180	200	200	300	50
Précision de sortie (SPI numérique)	bits	24	24	24	24	24	24
Taux de sortie (ODR) (personnalisable)	Hz	12K	12K	12K	12K	12K	12K
Délai (personnalisable)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilité de biais	deg/hr(1o)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilité de biais (1σ 10s)	deg/hr(1o)	<0.5	<0.5	<1	<5	<1	<0.1
Erreur de biais sur température (1σ)	deg/hr(1o)	<5	<5	<10	<30	10	5
Facteur d'échelle à 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Répétabilité du facteur d'échelle (1σ)	ppm(1o)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Facteur d'échelle vs température (1σ)	ppm(1o)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linéarité du facteur d'échelle (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Marche aléatoire angulaire (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Bruit (crête à crête)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilité GValue	°/hr/g	<1	<1	<1	<3	<1	<1
Temps de mise sous tension (données valides)	s	750m
Fréquence de résonance du capteur	hz	10.5k-13.5K
Adaptabilité environnementale
Choc (sous tension)	500g , 1ms
Résistance aux chocs (hors tension)	10000g , 10ms
Vibration (sous tension)	18g rms (20Hz à 2kHz)
Température de fonctionnement	-40ºC----+85ºC
Température de stockage	-55ºC----+125ºC
Tension d'alimentation	5±0.25V
Consommation de courant	45ma

Instructions d'installation
