Fabricant de puces gyroscopiques MEMS Faible instabilité de biais pour système INS

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ318HC-A1
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

400 degrés/s

Stabilité du biais:

<0,1°/heure

largeur de bande:

200Hz

Marche aléatoire angulaire:

<0,05°/√h

Tension d'alimentation:

5 ± 0,25 V

Consommation actuelle:

45mA

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500 / mois

Description du produit

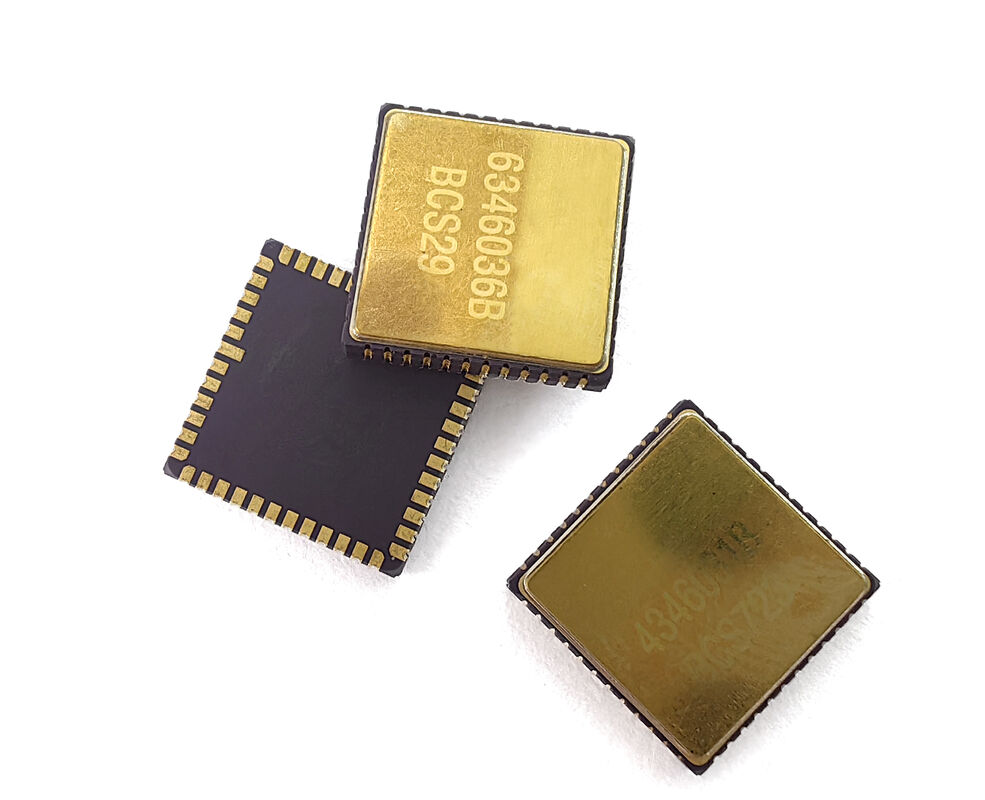

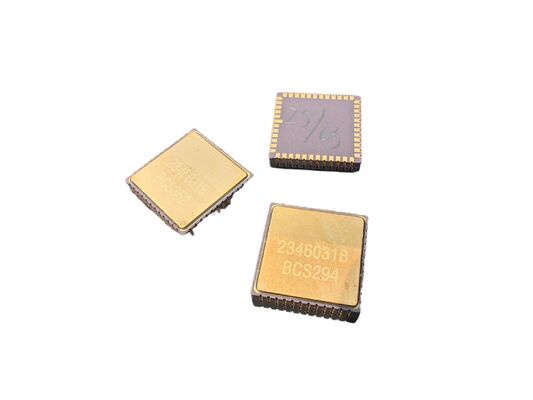

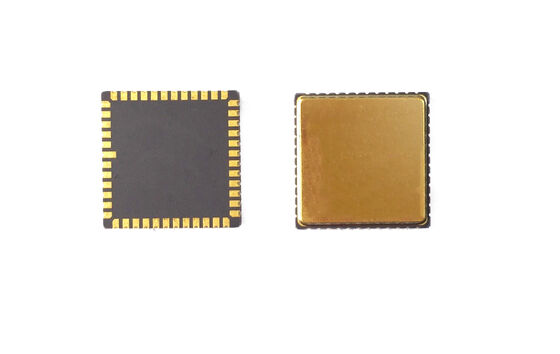

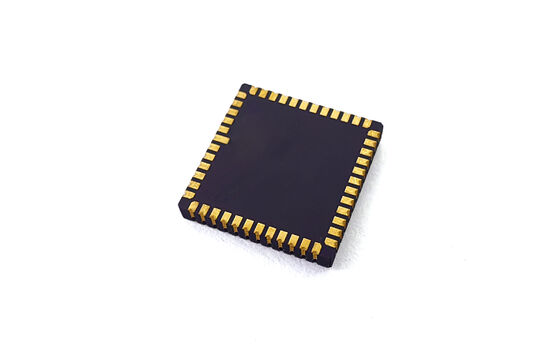

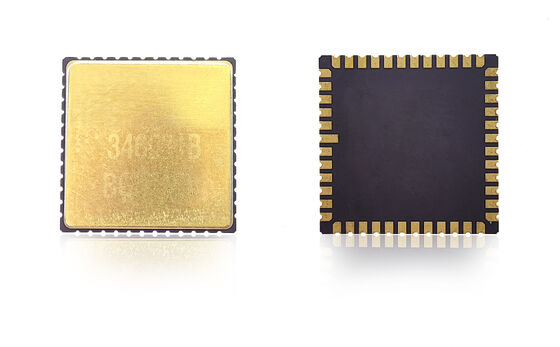

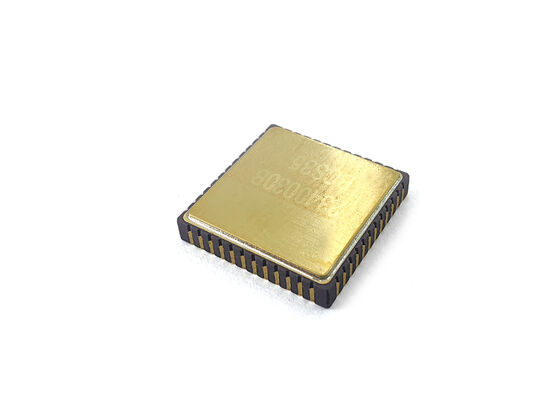

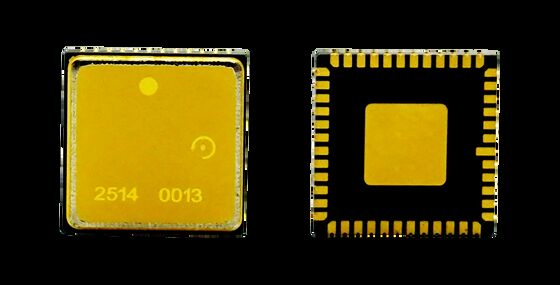

Puce Gyroscope MEMS Fabricant Faible Instabilité de Biais pour Système INS

Présentation du produit

Cette puce de gyroscope MEMS combine haute précision, faible bruit et excellente stabilité pour offrir des performances de détection de mouvement fiables. Sa conception robuste assure une sortie constante dans des conditions environnementales difficiles, ce qui la rend idéale pour les applications industrielles, aérospatiales et de navigation. L'intégration facile dans les systèmes embarqués améliore l'efficacité du développement.

Directives de conception de PCB

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés aussi près que possible des broches
Minimiser la résistance équivalente des pistes
Connecter les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG à l'AVSS_LN le plus proche, puis à la masse du signal via une perle magnétique
Placer les condensateurs de découplage pour VCC et VIO près des broches correspondantes
Courant de fonctionnement normal de VCC : environ 35 mA - nécessite de larges pistes de PCB pour la stabilité de la tension
Éviter le routage sous le boîtier pour un assemblage fluide
Localiser les composants pour éviter les zones de concentration de contraintes
Éviter les grands éléments de dissipation thermique et les zones de contact mécanique externe
Empêcher le placement dans les zones sujettes au gauchissement pendant l'installation

Spécifications techniques

Performance	Unité	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Plage	deg/s	400	400	400	400	400	100
Bande passante @3DB (personnalisée)	Hz	90	180	200	200	300	50
Précision de sortie (SPI numérique)	bits	24	24	24	24	24	24
Taux de sortie (ODR) (personnalisé)	Hz	12K	12K	12K	12K	12K	12K
Délai (personnalisé)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilité de biais	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilité de biais (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Erreur de biais sur température (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Facteur d'échelle à 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Répétabilité du facteur d'échelle (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Facteur d'échelle vs température (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linéarité du facteur d'échelle (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Marche aléatoire angulaire (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Bruit (Pic à Pic)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilité de la valeur G	°/hr/g	<1	<1	<1	<3	<1	<1
