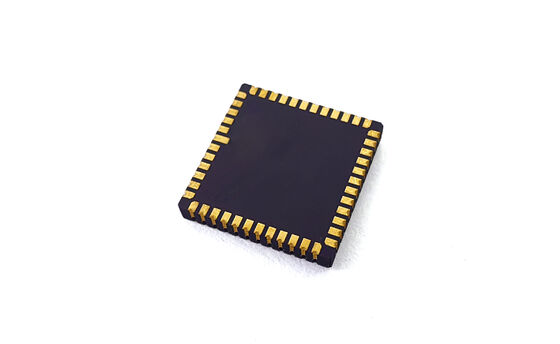

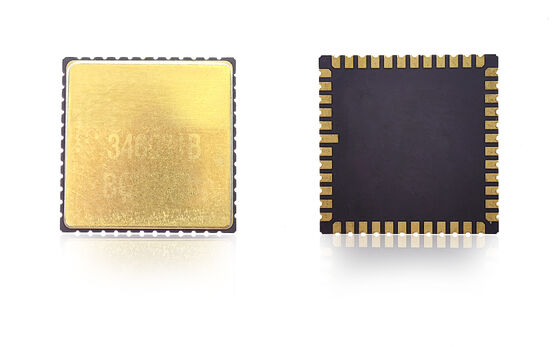

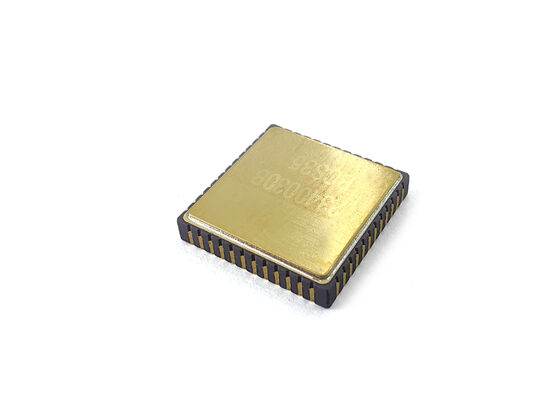

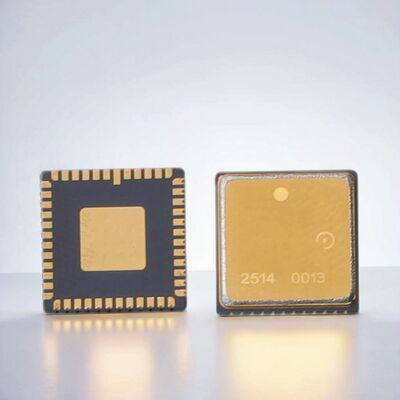

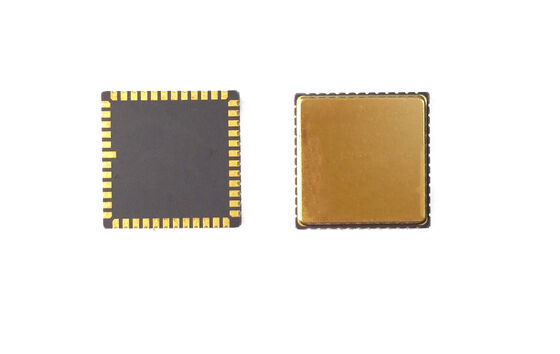

Capteur de vitesse angulaire MEMS MGZ318HC-A1 pour système de contrôle de vol de drone

Name: Capteur de vitesse angulaire MEMS MGZ318HC-A1 pour système de contrôle de vol de drone
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ318HC-A1
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

400

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500 / mois

Description du produit

Capteur de vitesse angulaire MEMS MGZ318HC-A1 pour système de contrôle de vol UAV

Présentation du produit

Notre puce de gyroscope MEMS est optimisée pour les applications IMU et INS haute performance. Avec une faible instabilité de biais et une forte résistance aux vibrations, elle fournit des données précises et stables pour les systèmes de navigation et de contrôle. Sa taille compacte et ses interfaces flexibles facilitent son intégration dans diverses plateformes.

Directives de conception de PCB

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés aussi près que possible des broches
Minimiser la résistance équivalente des pistes
Connecter les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG à l'AVSS_LN le plus proche, puis à la masse du signal via une perle magnétique
Placer les condensateurs de découplage pour VCC et VIO près des broches correspondantes
Le fonctionnement normal de VCC nécessite un courant d'environ 35 mA - utiliser des pistes de PCB larges pour la stabilité de la tension
Éviter le routage sous le boîtier pour un assemblage fluide
Localiser les composants pour éviter les zones de concentration de contraintes
Éviter les éléments de dissipation thermique importants et les zones de contact mécanique externe, d'extrusion et de traction
Éviter les zones où les vis de positionnement sont sujettes à la déformation lors de l'installation

Spécifications techniques

Performance	Unité	MGZ318HC-A1
Plage	deg/s	400
Bande passante @3DB (personnalisée)	Hz	200
Précision de sortie (SPI numérique)	bits	24
Taux de sortie (ODR) (personnalisé)	Hz	12K
Délai (personnalisé)	ms	<1.5
Stabilité de biais	deg/hr(1σ)	<0.1
Stabilité de biais (1σ 10s)	deg/hr(1σ)	<1
Erreur de biais sur température (1σ)	deg/hr(1σ)	<10
Facteur d'échelle à 25°C	lsb/deg/s	16000
Répétabilité du facteur d'échelle (1σ)	ppm(1σ)	<20ppm
Facteur d'échelle vs température (1σ)	ppm(1σ)	<150ppm
Non-linéarité du facteur d'échelle (1σ)	ppm	<150ppm
Marche aléatoire angulaire (ARW)	°/√h	<0.05
Bruit (crête à crête)	deg/s	<0.35
Sensibilité G-Value	°/hr/g	<1
Temps de mise sous tension (données valides)	s	750m
Fréquence de résonance du capteur	hz	10.5k-13.5K

Spécifications environnementales

Choc (sous tension): 500g, 1ms

Résistance aux chocs (hors tension): 10000g, 10ms

Vibration (sous tension): 18g rms (20Hz à 2kHz)

Température de fonctionnement: -40°C à +85°C

Température de stockage: -55°C à +125°C

Tension d'alimentation: 5±0.25V

Consommation de courant: 45mA

Instructions d'installation
