Puce de capteur MEMS à haute résolution pour contrôle de précision MGZ318HC-A1

Name: Puce de capteur MEMS à haute résolution pour contrôle de précision MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ318HC-A1
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

400

Stabilité du biais:

<0,1°/heure

largeur de bande:

200Hz

Marche aléatoire angulaire:

<0,05°/√h

Tension d'alimentation:

5 ± 0,25 V

Consommation actuelle:

45mA

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500 / mois

Description du produit

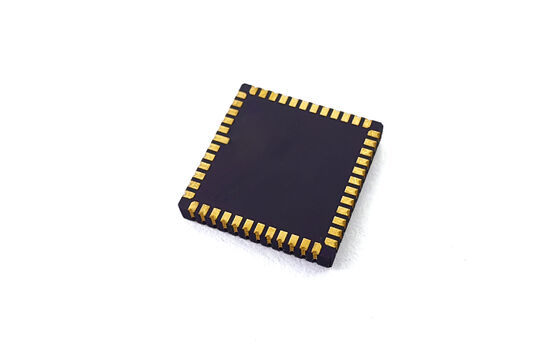

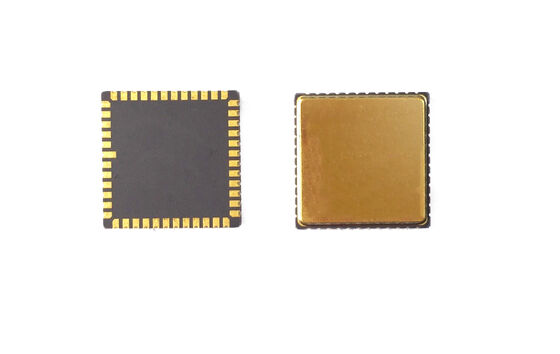

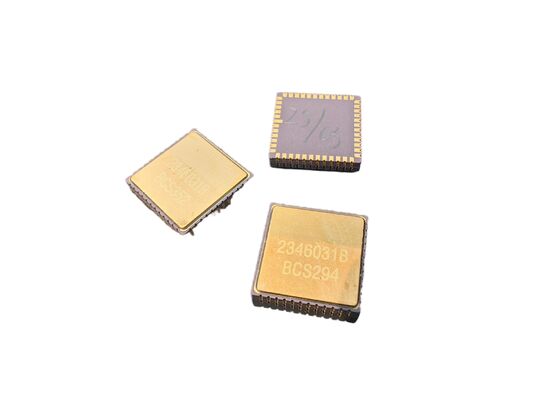

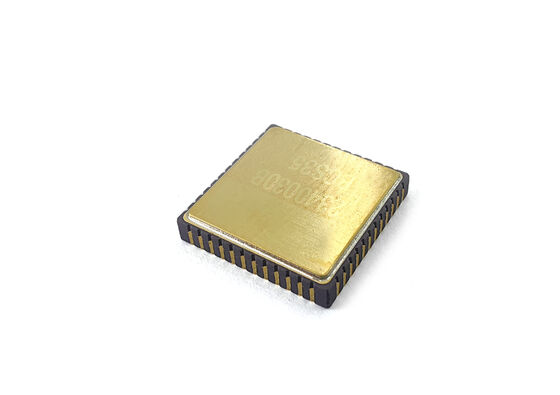

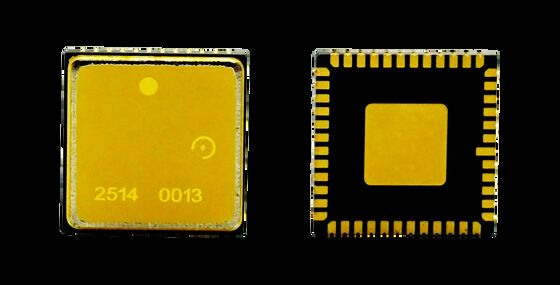

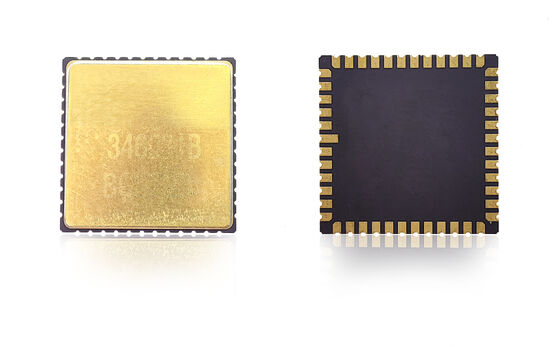

Puce de capteur MEMS à haute résolution pour contrôle de précision MGZ318HC-A1

Vue d'ensemble du produit

Notre puce gyroscopique MEMS fournit une détection de mouvement précise et stable pour les systèmes de navigation et de contrôle de nouvelle génération.,La personnalisation OEM assure la compatibilité avec vos besoins spécifiques de système.

Lignes directrices relatives à la conception des PCB

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés le plus près possible des broches
Minimiser la résistance équivalente des traces
Connectez les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG au AVSS_LN le plus proche, puis à la signalisation au sol via une perle magnétique
Placer les condensateurs de découplage pour VCC et VIO près des broches correspondantes
Courant de fonctionnement normal VCC: environ 35 mA - nécessite de larges traces de PCB pour la stabilité de la tension
Évitez le routage sous le paquet pour un assemblage en douceur
Localiser les composants pour éviter les zones de concentration des contraintes
Évitez les zones avec de grands éléments de dissipation de chaleur, le contact mécanique externe, l'extrusion, la traction et le positionnement des zones de déformation de vis

Spécifications techniques

Résultats	Unité	Le modèle MGZ318HC-A1
Portée	degrés/s	400
Largeur de bande @ 3DB (personnalisé)	Hz	200
Précision de sortie (SPI numérique)	les bits	24
Taux de sortie (ODR) (personnalisé)	Hz	12K
Délai (personnalisé)	ms	> 15
Stabilité du biais	degré/heure (s)	Le taux de dépôt1
Stabilité du biais (1σ 10s)	degré/heure (s)	< 1
Erreur de biais par rapport à la température (1σ)	degré/heure (s)	< 10
Facteur d'échelle à 25°C	Lsb/degré/s	16000
Répétabilité par facteur d'échelle (1σ)	ppm ((1σ)	< 20 ppm
Facteur d'échelle par rapport à la température (1σ)	ppm ((1σ)	< 150 ppm
Facteur d'échelle non linéaire (1σ)	en ppm	< 150 ppm
Marche aléatoire angulaire (ARW)	°/√h	Le taux de dépôt05
Bruit (de haut en bas)	degrés/s	Le taux de dépôt35
G Sensibilité à la valeur	°/h/g	< 1
Temps de mise sous tension (données valides)	s	750m
Fréquence de résonance du capteur	hz	10.5k à 13.5k

Spécifications environnementales

Impact (puissance allumée)	500 g, une minute
Résistance aux chocs (arrêt de l'alimentation)	10000 g, 10 min
Vibration (alimentation allumée)	18 g rms (20 Hz à 2 kHz)
Température de fonctionnement	-40°C à +85°C
Température de stockage	-55°C à +125°C
Voltage d'alimentation	5 ± 0,25 V
Consommation en cours	45 mA

Instructions d'installation
