Usine directe de puces gyroscopiques MEMS Disponible en OEM Livraison rapide

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ318HC-A1
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

400 degrés/s

Stabilité du biais:

<0,1°/heure

Bande passante:

200Hz

Marche aléatoire angulaire:

<0,05°/√h

Précision de sortie:

24 bits

Température de travail:

-40ºC à +85ºC

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500 / mois

Description du produit

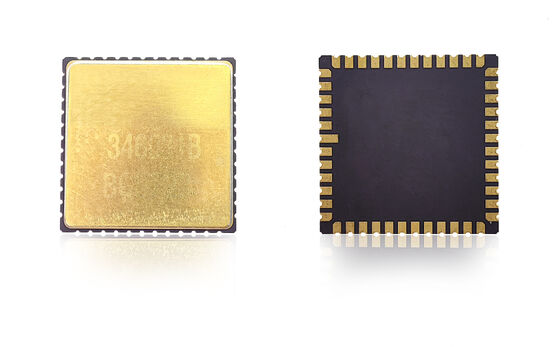

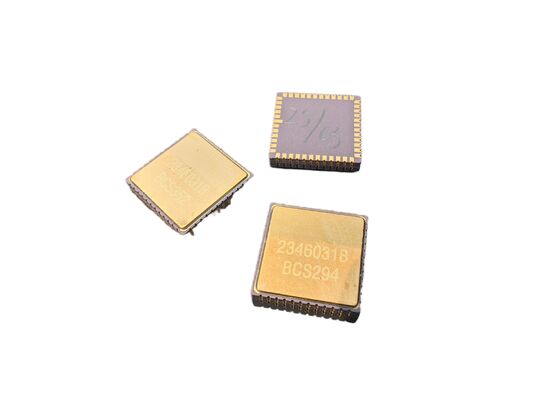

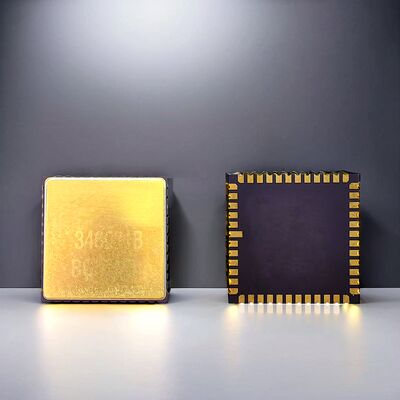

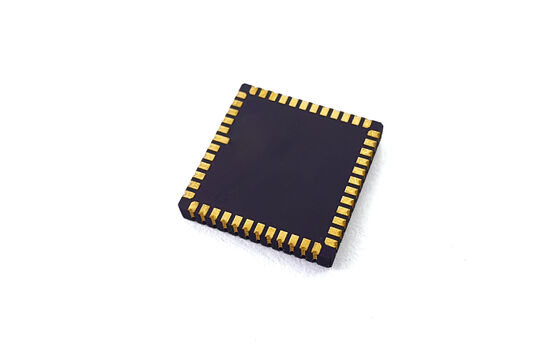

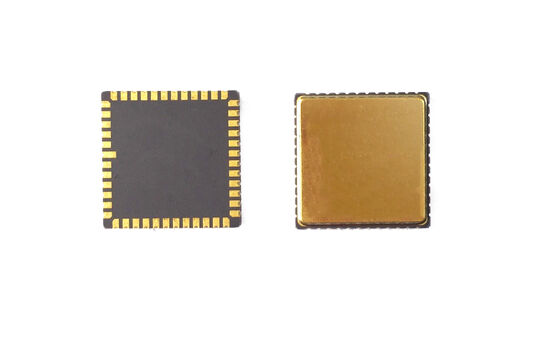

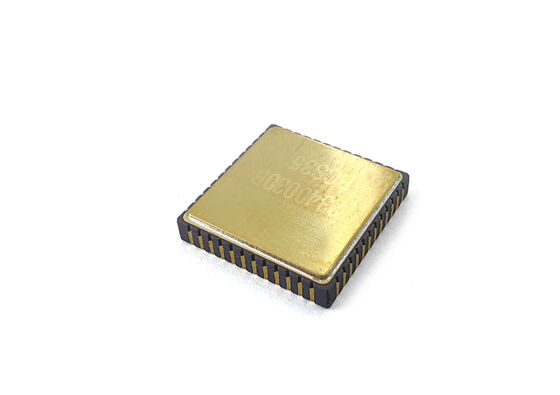

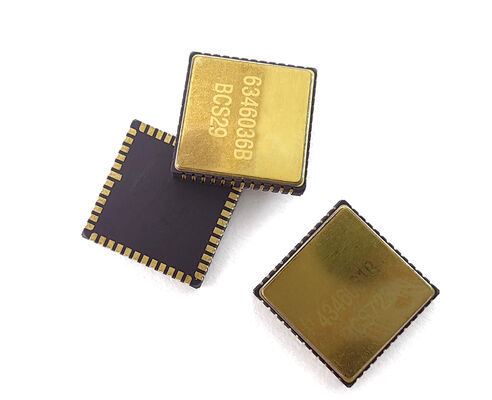

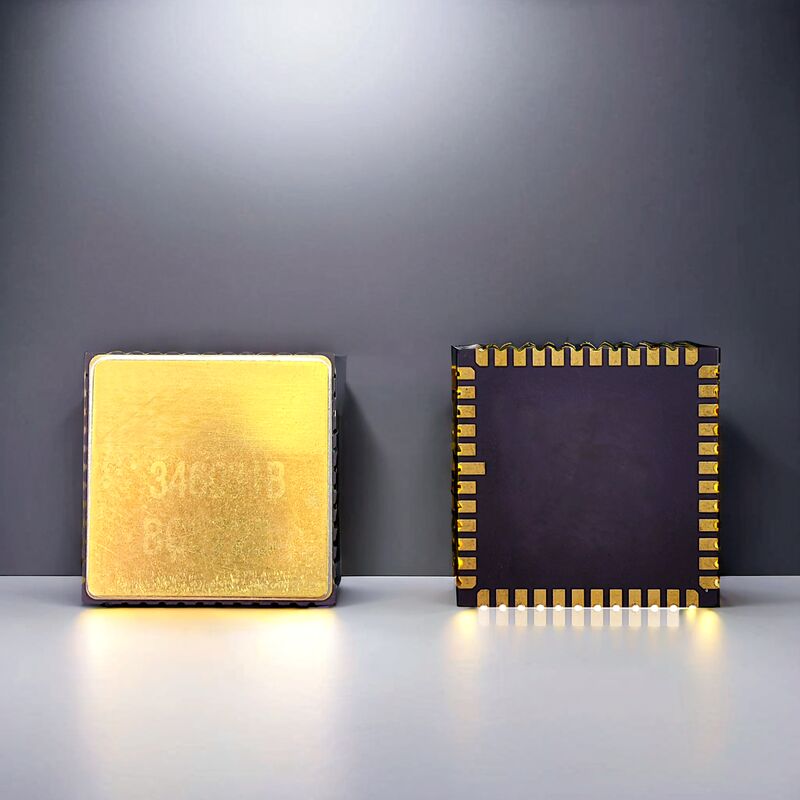

Puce Gyro MEMS - OEM Direct Usine Disponible avec Livraison Rapide

Présentation du produit

Grâce à la technologie MEMS avancée, cette puce de gyroscope fournit des données de vitesse angulaire précises et fiables pour la navigation et le contrôle. Sa faible dérive et sa haute stabilité la rendent adaptée aux applications exigeantes telles que l'aérospatiale, la robotique et les systèmes autonomes.

Directives de conception de PCB

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés aussi près que possible des broches
Minimiser la résistance équivalente des pistes
Connecter les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG à l'AVSS_LN le plus proche, puis à la masse du signal via une perle magnétique
Placer les condensateurs de découplage pour VCC et VIO près des broches correspondantes
VCC nécessite de larges pistes de PCB pour assurer la stabilité de la tension (courant d'environ 35 mA en fonctionnement normal)
Éviter le routage sous le boîtier pour un assemblage fluide
Localiser les composants pour éviter les zones de concentration de contraintes
Éviter les éléments de dissipation thermique importants et les zones de contact mécanique externe, d'extrusion et de traction
Éviter les zones où les vis de positionnement sont sujettes à la déformation lors de l'installation

Spécifications techniques

Performance	Unité	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Plage	deg/s	400	400	400	400	400	100
Bande passante @3DB (personnalisable)	Hz	90	180	200	200	300	50
Précision de sortie (SPI numérique)	bits	24	24	24	24	24	24
Taux de sortie (ODR) (personnalisable)	Hz	12K	12K	12K	12K	12K	12K
Délai (personnalisable)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilité de biais	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilité de biais (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Erreur de biais sur température (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Facteur d'échelle à 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Répétabilité du facteur d'échelle (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Facteur d'échelle vs température (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linéarité du facteur d'échelle (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Marche aléatoire angulaire (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Bruit (crête à crête)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilité à la valeur G	°/hr/g	<1	<1	<1	<3	<1	<1
