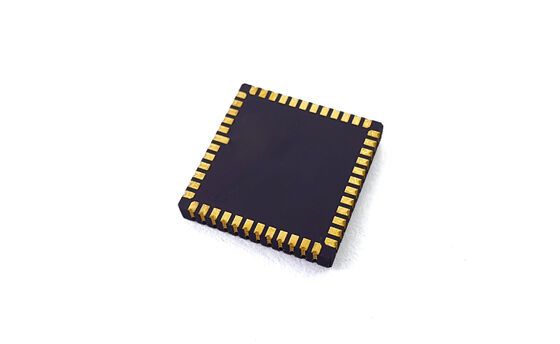

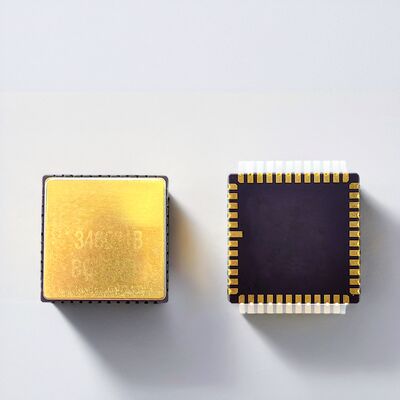

Fabricant de puces gyroscopiques MEMS Capteur de faible dérive pour la robotique Prix d'usine

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ318HC-A1
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

400 degrés/s

Stabilité du biais:

<0,1°/heure

largeur de bande:

200Hz

Marche aléatoire angulaire:

<0,05°/√h

Précision de sortie:

24 bits

Taux de sortie:

12k Hz

Température de travail:

-40ºC à +85ºC

Tension d'alimentation:

5 ± 0,25 V

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500 / mois

Description du produit

Fabricant de puces gyroscopiques MEMS Capteur de faible dérive pour la robotique Prix d'usine

Vue d'ensemble du produit

Notre puce gyroscopique MEMS est une solution haute performance pour la navigation de précision et la détection du mouvement.assurer un fonctionnement fiable dans des environnements exigeants.

Conçu pour une intégration transparente dans les systèmes IMU, UAV et de navigation par inertie, il offre des interfaces flexibles, une faible consommation d'énergie et une taille compacte.La personnalisation OEM et le support technique sont disponibles, ce qui en fait un choix idéal pour les applications industrielles et commerciales.

Lignes directrices relatives à la conception des PCB

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés le plus près possible des broches
Minimiser la résistance équivalente des traces
Connectez les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG au AVSS_LN le plus proche, puis à la signalisation au sol via une perle magnétique
Placer les condensateurs de découplage pour VCC et VIO près des broches correspondantes
Le VCC nécessite une large trace de PCB pour assurer la stabilité de la tension (circa 35 mA de courant pendant le fonctionnement normal)
Évitez le routage sous le paquet pour un assemblage en douceur
Localiser les composants pour éviter les zones de concentration des contraintes
Évitez les grands éléments de dissipation de chaleur et les zones à contact mécanique externe
Évitez de les placer dans des zones sujettes à l'extrusion, à la traction ou à la déformation pendant l'installation

Spécifications techniques

Résultats	Unité	Le modèle MGZ332HC-P1	Le modèle MGZ332HC-P5	Le modèle MGZ318HC-A1	Le modèle MGZ221HC-A4	Le modèle MGZ330HC-O1	Le modèle MGZ330HC-A1
Portée	degrés/s	400	400	400	400	400	100
Largeur de bande @ 3DB (personnalisé)	Hz	90	180	200	200	300	50
Précision de sortie (SPI numérique)	les bits	24	24	24	24	24	24
Taux de sortie (ODR) (personnalisé)	Hz	12K	12K	12K	12K	12K	12K
Délai (personnalisé)	ms	Les résultats	> 15	> 15	> 15	< 1	< 6
Stabilité du biais	degré/heure (s)	Le taux de dépôt05	Le taux de dépôt05	Le taux de dépôt1	Le taux de dépôt5	Le taux de dépôt1	Le taux de dépôt02
Stabilité du biais (1σ 10s)	degré/heure (s)	Le taux de dépôt5	Le taux de dépôt5	< 1	< 5	< 1	Le taux de dépôt1
Erreur de biais par rapport à la température (1σ)	degré/heure (s)	< 5	< 5	< 10	< 30	10	5
Facteur d'échelle à 25°C	Lsb/degré/s	20000	20000	16000	16000	20000	80000
Répétabilité par facteur d'échelle (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Facteur d'échelle par rapport à la température (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Facteur d'échelle non linéaire (1σ)	en ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Marche aléatoire angulaire (ARW)	°/√h	Le taux de dépôt025	Le taux de dépôt025	Le taux de dépôt05	Le taux de dépôt25	Le taux de dépôt05	Le taux de dépôt005
Bruit (de haut en bas)	degrés/s	Le taux de dépôt15	Le taux de dépôt3	Le taux de dépôt35	Le taux de dépôt4	Le taux de dépôt25	Le taux de dépôt015
G Sensibilité à la valeur	°/h/g	< 1	< 1	< 1	Les résultats	< 1	< 1

Paramètres techniques supplémentaires

Temps d'allumage (données valables): 750 ms
Fréquence de résonance du capteur: 10,5 k-13,5 kHz
Impact (puissance allumée): 500 g, 1 ms
Résistance aux chocs (arrêt de l'alimentation): 10000 g, 10 ms
Vibration (alimentation activée): 18 g rms (20 Hz à 2 kHz)
Température de fonctionnement: -40°C à +85°C
Température de conservation: - 55°C à + 125°C
Voltage d'alimentation: 5 ± 0,25 V
Consommation de courant: 45 mA

Instructions d'installation
