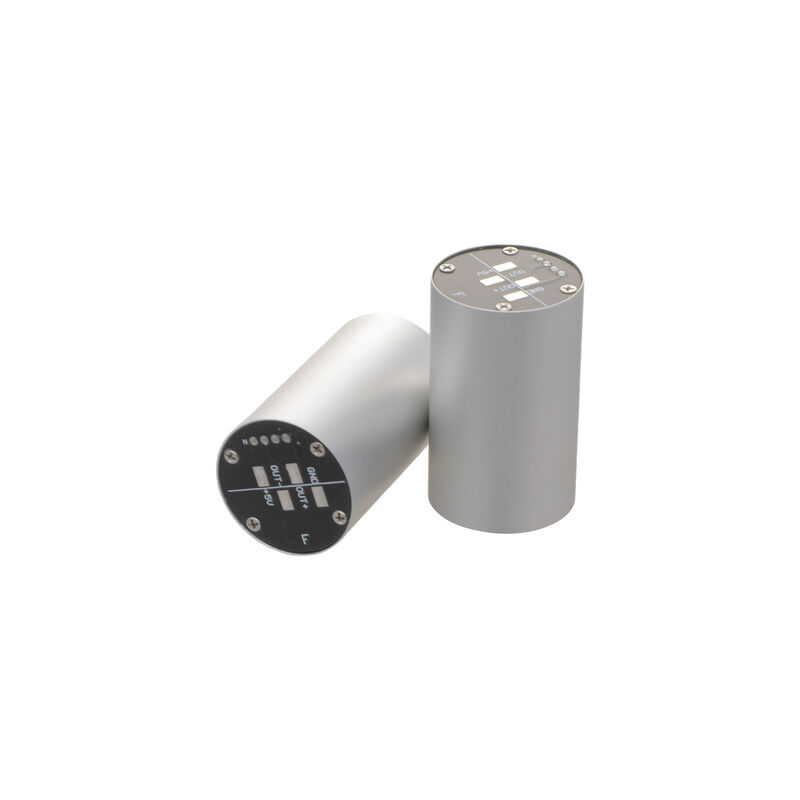

Capteur de vitesse angulaire de haute précision MFOG-24 Gyroscope en fibre optique micro-nano

Name: Capteur de vitesse angulaire de haute précision MFOG-24 Gyroscope en fibre optique micro-nano
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-24
Price: 700 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG-24
Nombre De Pièces:	1
Prix:	700$
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Taux angulaire maximum:

±500°/s

Stabilité du biais:

≤ 2°/h

Remplaçabilité zéro biais:

≤ 2°/h

Cefficient de marche aléatoire:

≤0,04°/√h

Tension d'alimentation:

+5V

Type de sortie:

Analogique

largeur de bande:

≥300 Hz

Dimension:

φ24X39 mm

Détails d'emballage:

BOÎTE+Éponge

Capacité d'approvisionnement:

500 / mois

Description du produit

Capteur de vitesse angulaire de haute précision MFOG-24 Gyroscope en fibre optique micro-nano

Vue d'ensemble du produit

MFOG-24Il intègre l'optique, la mécanique et l'électronique dans une seule unité compacte, en tirant parti de laEffet SagnacAvec une conception cylindrique de φ24×39 mm et un poids léger ≤30g, il est idéal pour les applications où la taille, le poids et la fiabilité sont essentiels.conception sans pièces mobilesassure une durabilité et une maintenance minimale, tandis qu'un démarrage rapide et une faible consommation d'énergie (≤1,5 W) le rendent parfait pourUAV, drones, véhicules autonomes et robotique industrielle.

Principales caractéristiques

Plage de vitesse angulaire: ± 500°/s, avec une dérive de biais zéro ultra-faible ≤ 1,5°/h
Facteur d'échelle non linéaire: 300 ppm
Marche aléatoire angulaire: ≤ 0,03°/h^{- Un demi}
Température de fonctionnement: -40°C à +65°C, stockage jusqu'à +85°C
Résistance aux vibrations: 20 g (20 Hz à 2000 Hz)
Remplacement compatible pourLe produit doit être présenté dans la boîte de vitesses.

Scénarios d'application

Stabilisation des drones et des drones:Une mesure précise de l'attitude assure un vol en douceur et un positionnement précis.
Véhicules autonomes et robotique:Améliore la fiabilité de la navigation dans des environnements complexes.
Automatisation industrielle:Intégré dans des bras robotiques et des machines de précision pour un contrôle de mouvement stable.
Aérospatiale et navigation par satellite:Sa taille compacte et sa fiabilité élevée répondent aux normes aérospatiales les plus strictes.

Spécifications techniques

La comparaison des paramètres est effectuée sur la base de la méthode suivante:

Paramètre	Unité	MFOG-24	MFOG-24-AN	Le produit doit être présenté dans la boîte de vitesses.
Plage de mesure	°/s	± 500	± 300	300
Facteur d'échelle	LSB/°/s ou mV/°/s	3600 LSB/°/s	7 mV/°/s	00,02 % RMS
Facteur d'échelle non linéaire	en ppm	300	≤ 1000	N/A
Stabilité de biais zéro (10s, 1σ)	°/h	≤ 15	≤ 2	1 (variance Allan min)
Répétabilité à biais zéro (1σ)	°/h	≤ 15	≤ 2	N/A
Marche aléatoire angulaire (ARW)	°/√h	≤ 003	≤ 004	0.012
Largeur de bande (3 dB)	Hz / kHz	≥ 300 Hz	≥ 450 Hz	00,6 kHz
Réaction magnétique	°/h/Gauss	N/A	N/A	3 / 0,05 typique
Initialisation	s	Il est rapide.	Il est rapide.	0.03
Énergie	V	5 ± 0.15	5 ± 0.15	+5V
Consommation d'électricité	W	≤ 15	≤ 07	0.5
Taux de données	KHz	N/A	N/A	8 (24-bit)
Taux de baud	KBd	N/A	N/A	921.6, RS422 asynchrone
Température de fonctionnement	°C	-40 à +65	-40 à +65	-40... plus 70
Durée / température de stockage	°C	-55 à +85	-55 à +85	-55...+85 (> 2h, non opérationnel)
Vibration aléatoire	g	20, 20 à 2000 Hz	20 g	18 g, 20 à 2000 Hz RMS
Les chocs	g	N/A	N/A	750 g, 1 ms demi-sinus
Les dimensions	mm	φ24 × 39	φ24 × 39	φ24 × 48
Le poids	g	≤ 30	≤ 30	30 / 45
Logements	- Je ne sais pas.	Structural + Optique + électronique	Structural + Optique + électronique	Al / μ-métal, IP67
MTBF / Durée de vie	année	N/A	N/A	15 (conditions d'humidité appliquées)
Pièces mobiles	- Je ne sais pas.	Aucune	Aucune	Aucune
Démarrage	- Je ne sais pas.	Il est rapide.	Il est rapide.	0.03 s
Applications	- Je ne sais pas.	UAV, robotique, contrôle d'attitude, mesure de précision	UAV, robotique, contrôle d'attitude, mesure de précision	UAV, robotique, contrôle d'attitude, mesure de précision
Remplacement	- Je ne sais pas.	Fizoptika VG191AD est compatible	Fizoptika VG191AD est compatible	N/A

Interface électrique

Numéro	Définition
1	5V
2	Sortie analogique faible
3	Sortie analogique élevée
4	Le GND
